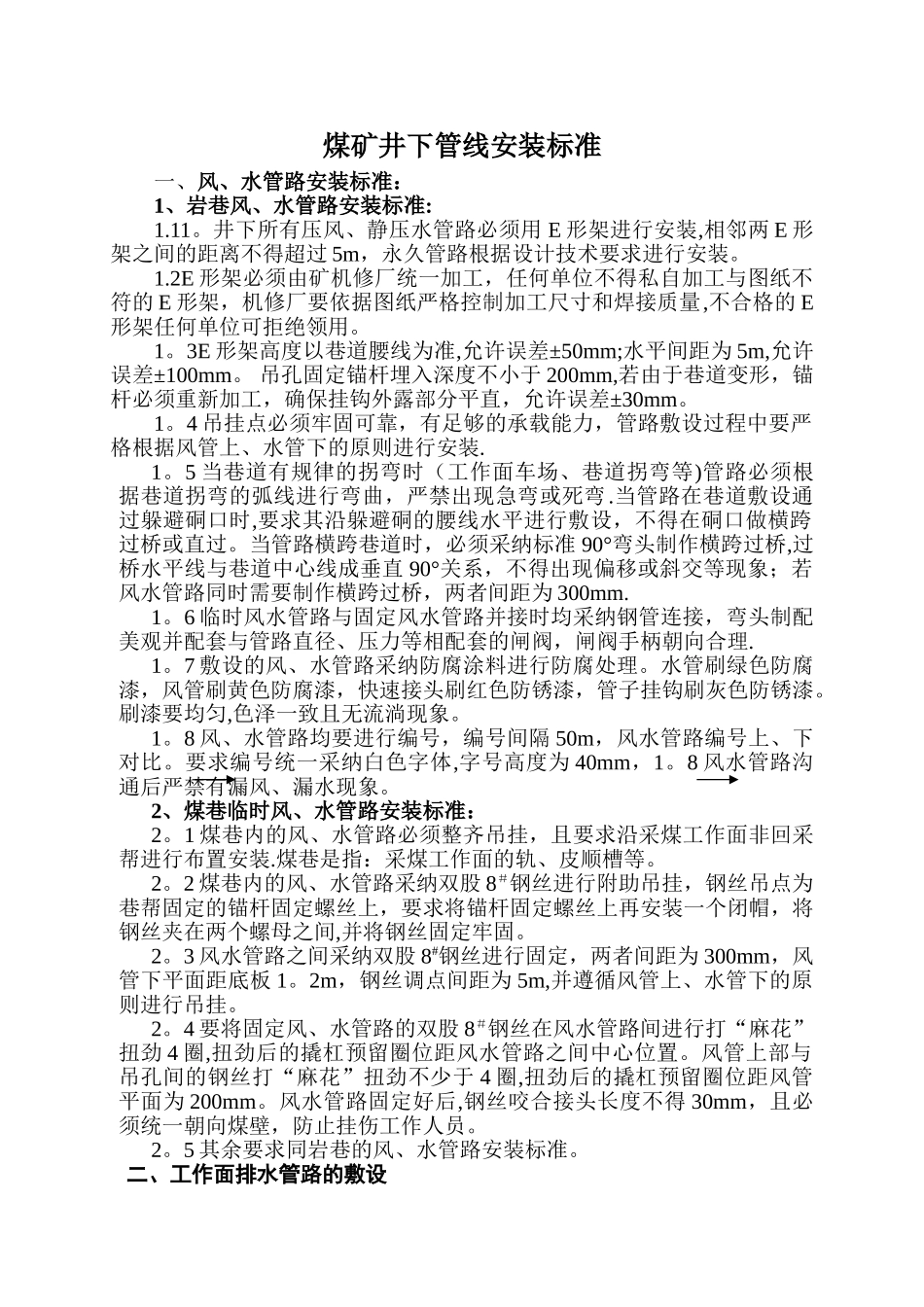

煤矿井下管线安装标准一、风、水管路安装标准：1、岩巷风、水管路安装标准:1.11。井下所有压风、静压水管路必须用 E 形架进行安装,相邻两 E 形架之间的距离不得超过 5m，永久管路根据设计技术要求进行安装。1.2E 形架必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的 E 形架，机修厂要依据图纸严格控制加工尺寸和焊接质量,不合格的 E形架任何单位可拒绝领用。1。3E 形架高度以巷道腰线为准,允许误差±50mm;水平间距为 5m,允许误差±100mm。 吊孔固定锚杆埋入深度不小于 200mm,若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。1。4 吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格根据风管上、水管下的原则进行安装.1。5 当巷道有规律的拐弯时（工作面车场、巷道拐弯等)管路必须根据巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯.当管路在巷道敷设通过躲避硐口时,要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。当管路横跨巷道时，必须采纳标准 90°弯头制作横跨过桥,过桥水平线与巷道中心线成垂直 90°关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为 300mm.1。6 临时风水管路与固定风水管路并接时均采纳钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理.1。7 敷设的风、水管路采纳防腐涂料进行防腐处理。水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。刷漆要均匀,色泽一致且无流淌现象。1。8 风、水管路均要进行编号，编号间隔 50m，风水管路编号上、下对比。要求编号统一采纳白色字体,字号高度为 40mm，1。8 风水管路沟通后严禁有漏风、漏水现象。2、煤巷临时风、水管路安装标准：2。1 煤巷内的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采帮进行布置安装.煤巷是指：采煤工作面的轨、皮顺槽等。2。2 煤巷内的风、水管路采纳双股 8＃钢丝进行附助吊挂，钢丝吊点为巷帮固定的锚杆固定螺丝上，要求将锚杆固定螺丝上再安装一个闭帽，将钢丝夹在两个螺母之间,并将钢丝固定牢固。2。3 风水管路之间采纳双股 8#钢丝进行固定，两者间距为 300mm，风管下平面距底板 1。2m，钢丝调点间距为 5m,并遵循风管上、水管下的原则进行吊挂。2。4 要将固定风、水管路的双股 8＃钢丝在风水管路间进行打“麻花”扭劲 4 圈,扭劲后的撬杠预留圈位距风水...
