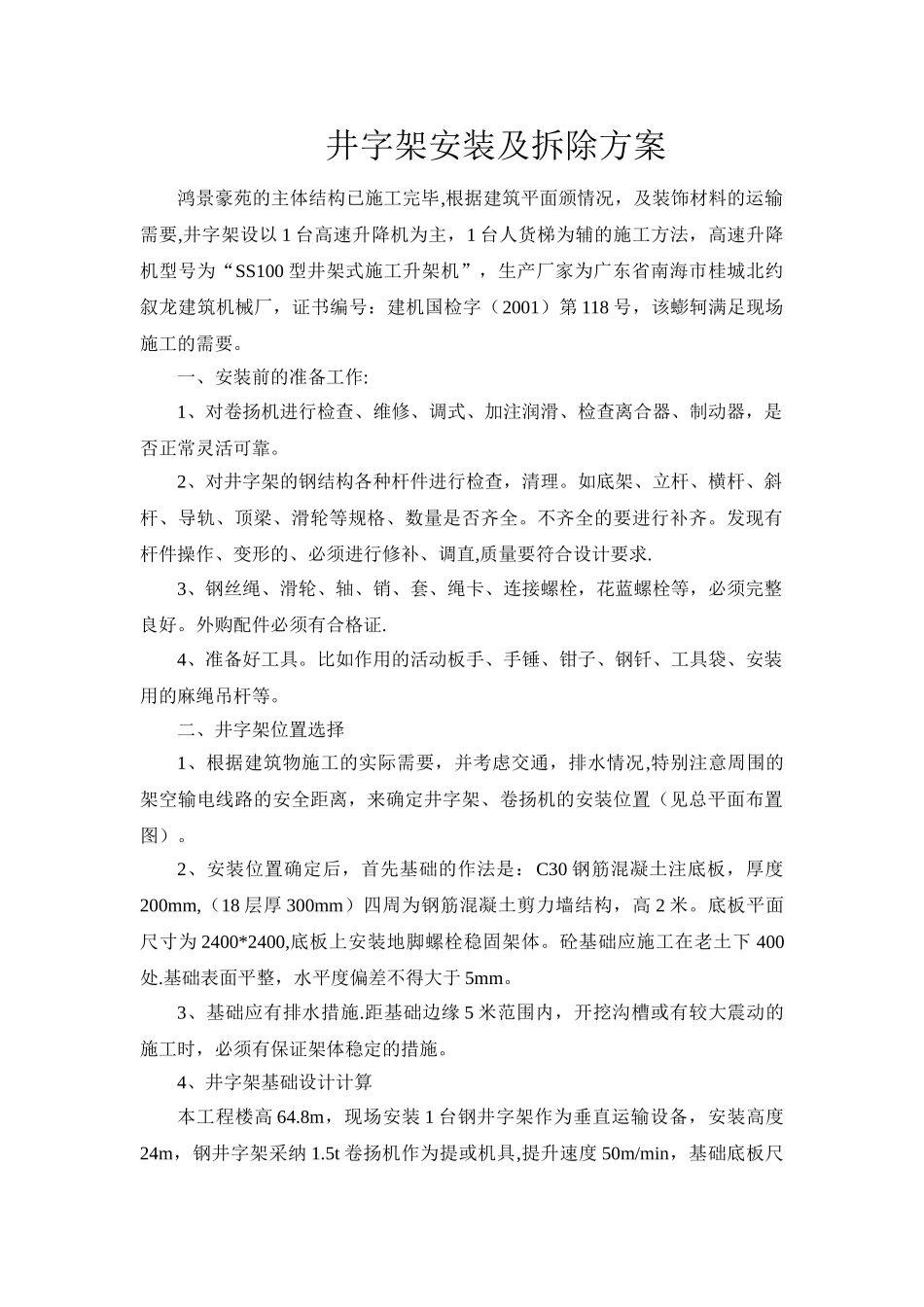

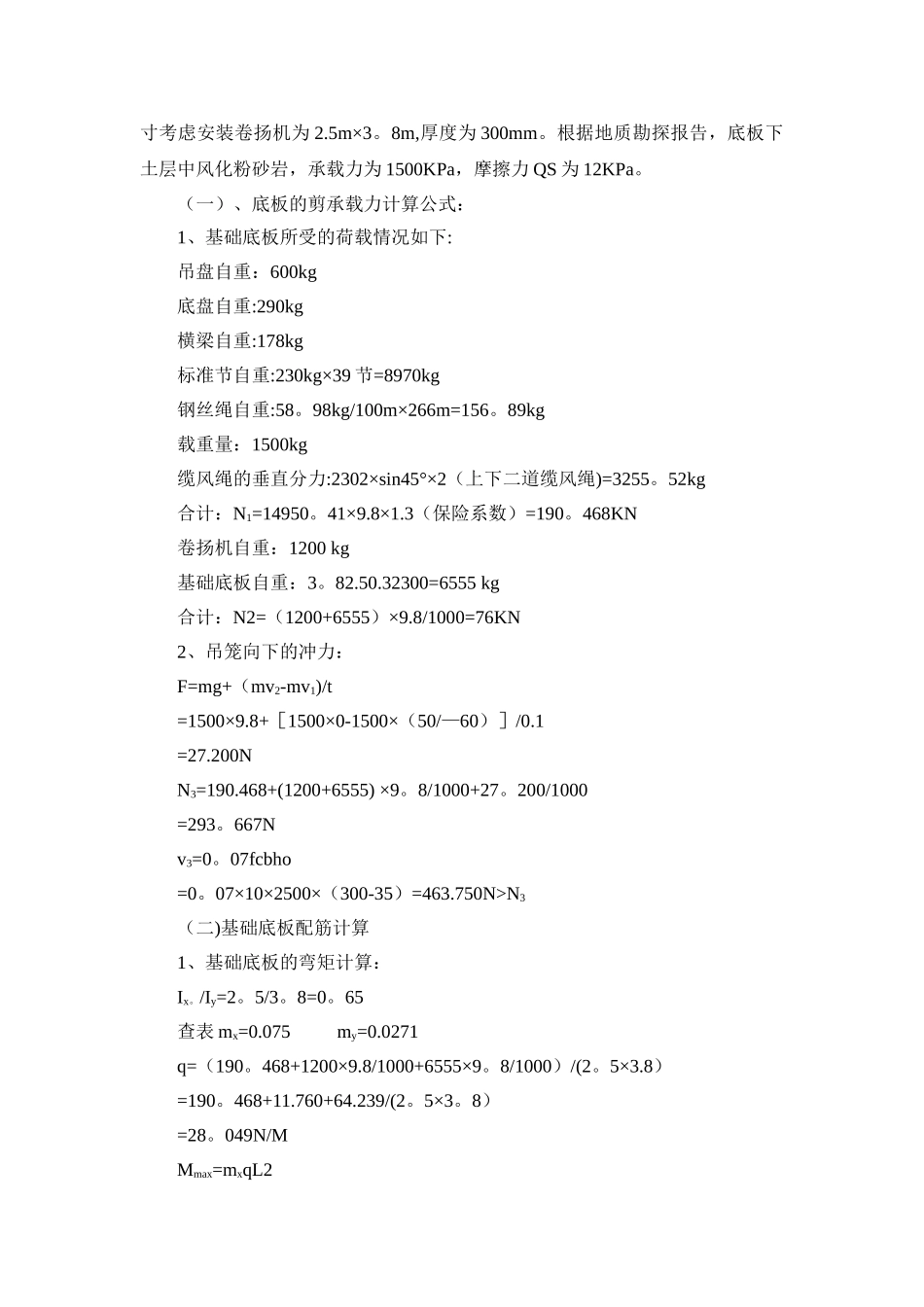

井字架安装及拆除方案鸿景豪苑的主体结构已施工完毕,根据建筑平面颁情况，及装饰材料的运输需要,井字架设以 1 台高速升降机为主，1 台人货梯为辅的施工方法，高速升降机型号为“SS100 型井架式施工升架机”，生产厂家为广东省南海市桂城北约叙龙建筑机械厂，证书编号：建机国检字（2001）第 118 号，该蟛轲满足现场施工的需要。一、安装前的准备工作:1、对卷扬机进行检查、维修、调式、加注润滑、检查离合器、制动器，是否正常灵活可靠。2、对井字架的钢结构各种杆件进行检查，清理。如底架、立杆、横杆、斜杆、导轨、顶梁、滑轮等规格、数量是否齐全。不齐全的要进行补齐。发现有杆件操作、变形的、必须进行修补、调直,质量要符合设计要求.3、钢丝绳、滑轮、轴、销、套、绳卡、连接螺栓，花蓝螺栓等，必须完整良好。外购配件必须有合格证.4、准备好工具。比如作用的活动板手、手锤、钳子、钢钎、工具袋、安装用的麻绳吊杆等。二、井字架位置选择1、根据建筑物施工的实际需要，并考虑交通，排水情况,特别注意周围的架空输电线路的安全距离，来确定井字架、卷扬机的安装位置（见总平面布置图）。2、安装位置确定后，首先基础的作法是：C30 钢筋混凝土注底板，厚度200mm,（18 层厚 300mm）四周为钢筋混凝土剪力墙结构，高 2 米。底板平面尺寸为 2400*2400,底板上安装地脚螺栓稳固架体。砼基础应施工在老土下 400处.基础表面平整，水平度偏差不得大于 5mm。3、基础应有排水措施.距基础边缘 5 米范围内，开挖沟槽或有较大震动的施工时，必须有保证架体稳定的措施。4、井字架基础设计计算本工程楼高 64.8m，现场安装 1 台钢井字架作为垂直运输设备，安装高度24m，钢井字架采纳 1.5t 卷扬机作为提或机具,提升速度 50m/min，基础底板尺寸考虑安装卷扬机为 2.5m×3。8m,厚度为 300mm。根据地质勘探报告，底板下土层中风化粉砂岩，承载力为 1500KPa，摩擦力 QS 为 12KPa。（一）、底板的剪承载力计算公式：1、基础底板所受的荷载情况如下:吊盘自重：600kg底盘自重:290kg横梁自重:178kg标准节自重:230kg×39 节=8970kg钢丝绳自重:58。98kg/100m×266m=156。89kg载重量：1500kg缆风绳的垂直分力:2302×sin45°×2（上下二道缆风绳)=3255。52kg合计：N1=14950。41×9.8×1.3（保险系数）=190。468KN卷扬机自重：1200 kg基础底板自重：3。82.50.32300=6555 kg合计：N2=（1200+6555）×9.8/1000=76KN2、吊笼向下的冲力：F=mg+（mv...
