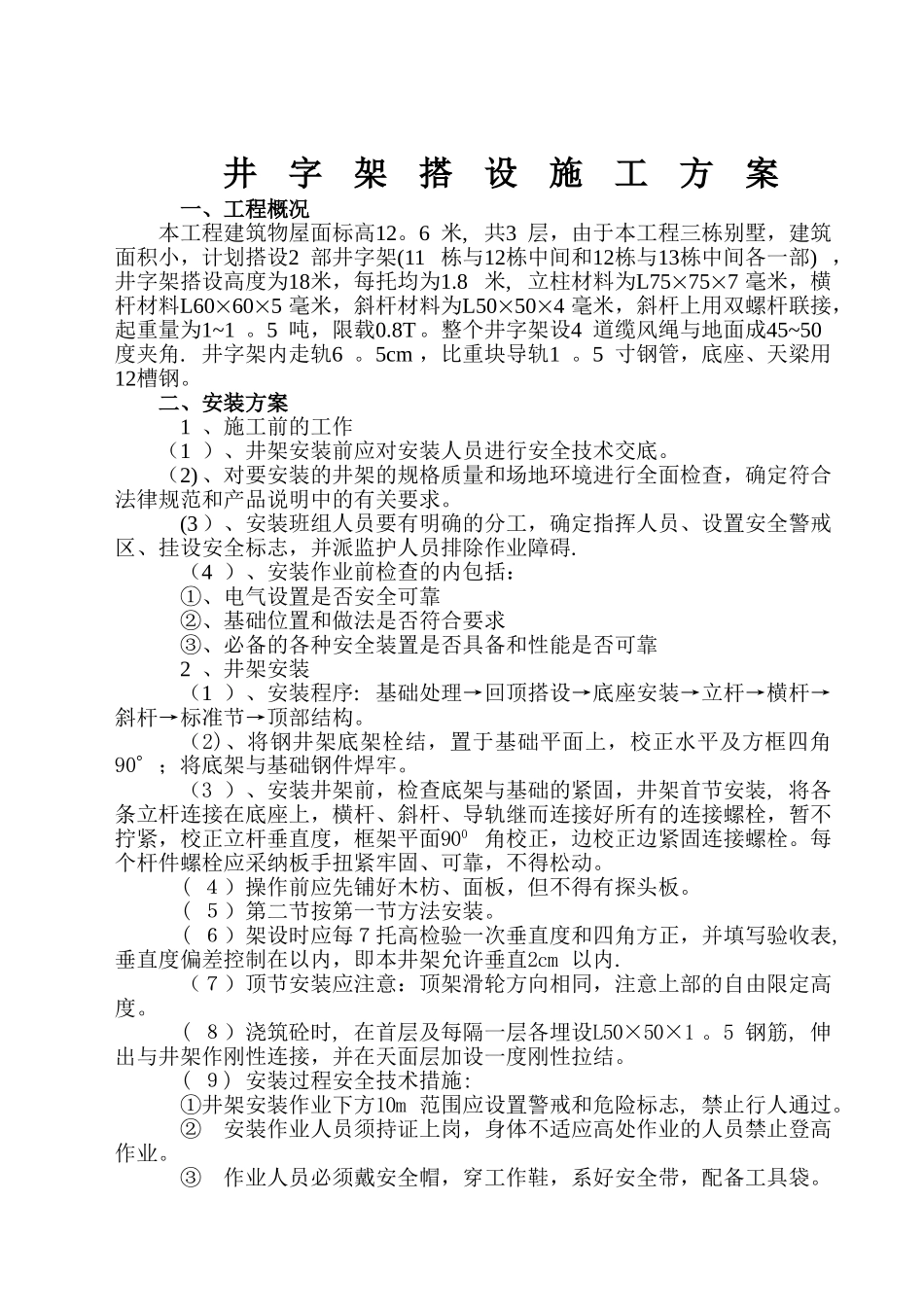

井 字 架 搭 设 施 工 方 案一、工程概况本工程建筑物屋面标高12。6 米, 共3 层，由于本工程三栋别墅，建筑面积小，计划搭设2 部井字架(11 栋与12栋中间和12栋与13栋中间各一部) ，井字架搭设高度为18米，每托均为1.8 米, 立柱材料为L75757 毫米，横杆材料L60605 毫米，斜杆材料为L50504 毫米，斜杆上用双螺杆联接，起重量为1~1 。5 吨，限载0.8T。整个井字架设4 道缆风绳与地面成45~50度夹角. 井字架内走轨6 。5cm ，比重块导轨1 。5 寸钢管，底座、天梁用12槽钢。二、安装方案1 、施工前的工作（1 ）、井架安装前应对安装人员进行安全技术交底。（2) 、对要安装的井架的规格质量和场地环境进行全面检查，确定符合法律规范和产品说明中的有关要求。(3 ）、安装班组人员要有明确的分工，确定指挥人员、设置安全警戒区、挂设安全标志，并派监护人员排除作业障碍.（4 ）、安装作业前检查的内包括：①、电气设置是否安全可靠②、基础位置和做法是否符合要求③、必备的各种安全装置是否具备和性能是否可靠2 、井架安装（1 ）、安装程序: 基础处理→回顶搭设→底座安装→立杆→横杆→斜杆→标准节→顶部结构。（2)、将钢井架底架栓结，置于基础平面上，校正水平及方框四角90 ；将底架与基础钢件焊牢。（3 ）、安装井架前，检查底架与基础的紧固，井架首节安装, 将各条立杆连接在底座上，横杆、斜杆、导轨继而连接好所有的连接螺栓，暂不拧紧，校正立杆垂直度，框架平面900 角校正，边校正边紧固连接螺栓。每个杆件螺栓应采纳板手扭紧牢固、可靠，不得松动。( ４）操作前应先铺好木枋、面板，但不得有探头板。( ５）第二节按第一节方法安装。( ６）架设时应每７托高检验一次垂直度和四角方正，并填写验收表,垂直度偏差控制在以内，即本井架允许垂直2cm 以内.（７）顶节安装应注意：顶架滑轮方向相同，注意上部的自由限定高度。( ８）浇筑砼时, 在首层及每隔一层各埋设L50×50×1 。5 钢筋, 伸出与井架作刚性连接，并在天面层加设一度刚性拉结。( ９) 安装过程安全技术措施:①井架安装作业下方10m 范围应设置警戒和危险标志, 禁止行人通过。② 安装作业人员须持证上岗，身体不适应高处作业的人员禁止登高作业。③ 作业人员必须戴安全帽，穿工作鞋，系好安全带，配备工具袋。作业时不得向下抛掷物件。④ 遇有五级以上大风或下雨，必须停止作业。三、安全防护装置及要求１、安全停靠...
