井筒施工组织设计-课程设计

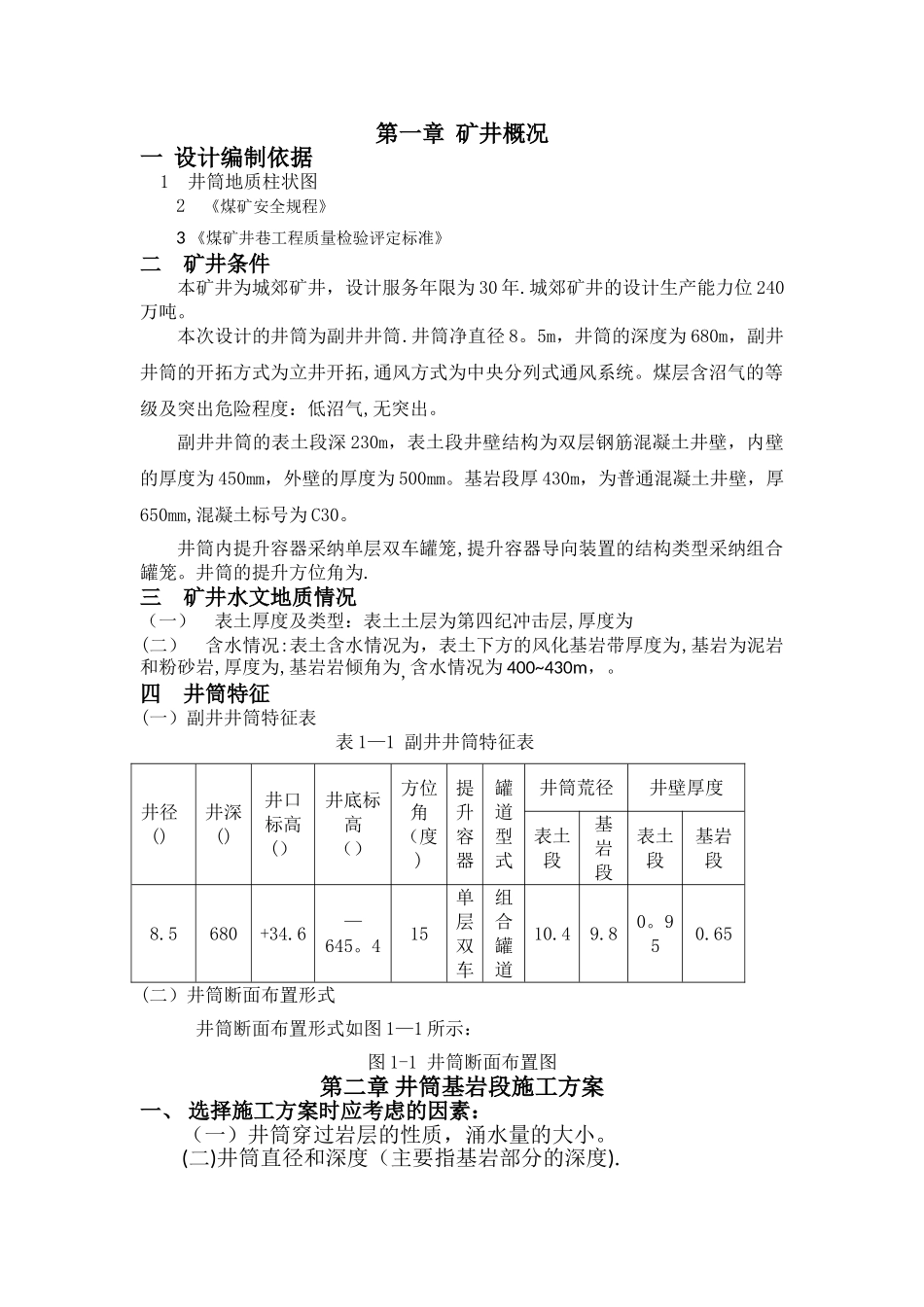

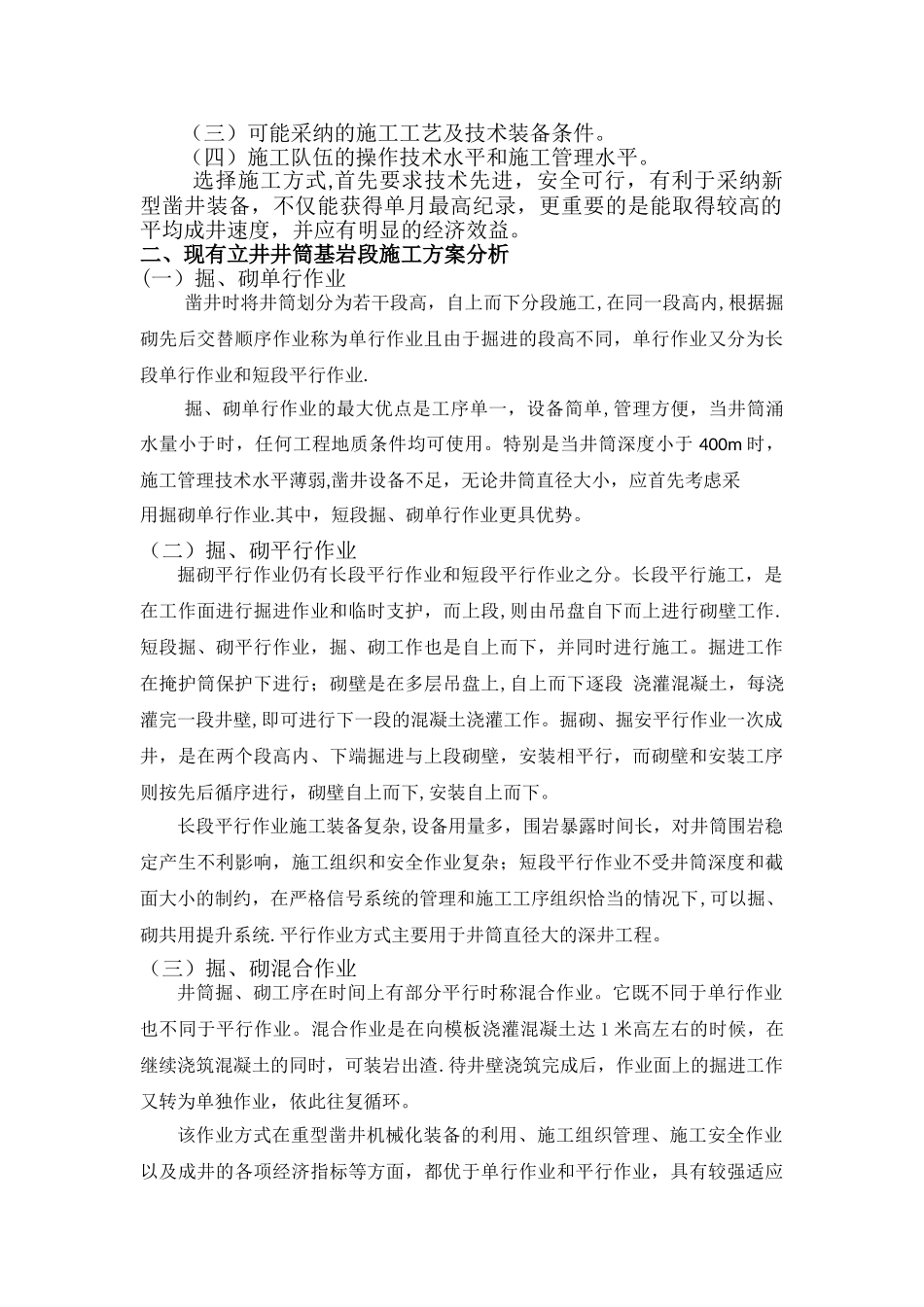

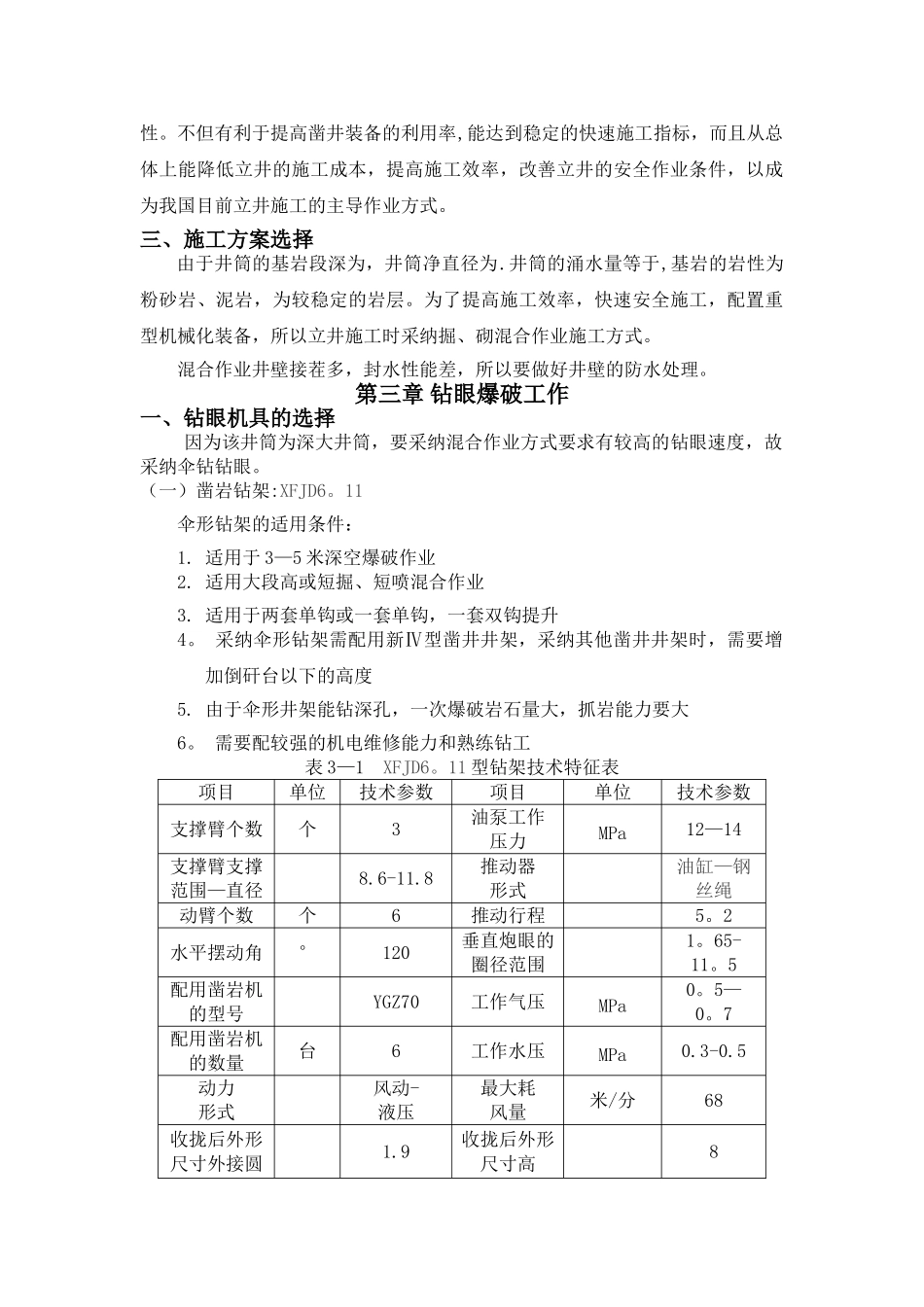

第一章 矿井概况一 设计编制依据 1 井筒地质柱状图2 《煤矿安全规程》3 《煤矿井巷工程质量检验评定标准》二 矿井条件本矿井为城郊矿井，设计服务年限为 30 年.城郊矿井的设计生产能力位 240万吨。本次设计的井筒为副井井筒.井筒净直径 8。5m，井筒的深度为 680m，副井井筒的开拓方式为立井开拓,通风方式为中央分列式通风系统。煤层含沼气的等级及突出危险程度：低沼气,无突出。 副井井筒的表土段深 230m，表土段井壁结构为双层钢筋混凝土井壁，内壁的厚度为 450mm，外壁的厚度为 500mm。基岩段厚 430m，为普通混凝土井壁，厚650mm,混凝土标号为 C30。井筒内提升容器采纳单层双车罐笼,提升容器导向装置的结构类型采纳组合罐笼。井筒的提升方位角为.三 矿井水文地质情况（一） 表土厚度及类型：表土土层为第四纪冲击层,厚度为 (二） 含水情况:表土含水情况为，表土下方的风化基岩带厚度为,基岩为泥岩和粉砂岩,厚度为,基岩岩倾角为,含水情况为 400~430m，。四 井筒特征(一）副井井筒特征表表 1—1 副井井筒特征表井径()井深()井口标高(）井底标高（）方位角（度)提升容器罐道型式井筒荒径井壁厚度表土段基岩段表土段基岩段8.5680+34.6—645。415单层双车组合罐道10.49.80。950.65(二）井筒断面布置形式 井筒断面布置形式如图 1—1 所示：图 1-1 井筒断面布置图第二章 井筒基岩段施工方案一、 选择施工方案时应考虑的因素：（一）井筒穿过岩层的性质，涌水量的大小。(二)井筒直径和深度（主要指基岩部分的深度).（三）可能采纳的施工工艺及技术装备条件。（四）施工队伍的操作技术水平和施工管理水平。选择施工方式,首先要求技术先进，安全可行，有利于采纳新型凿井装备，不仅能获得单月最高纪录，更重要的是能取得较高的平均成井速度，并应有明显的经济效益。二、现有立井井筒基岩段施工方案分析(一）掘、砌单行作业凿井时将井筒划分为若干段高，自上而下分段施工,在同一段高内,根据掘砌先后交替顺序作业称为单行作业且由于掘进的段高不同，单行作业又分为长段单行作业和短段平行作业.掘、砌单行作业的最大优点是工序单一，设备简单,管理方便，当井筒涌水量小于时，任何工程地质条件均可使用。特别是当井筒深度小于 400m 时，施工管理技术水平薄弱,凿井设备不足，无论井筒直径大小，应首先考虑采用掘砌单行作业.其中，短段掘、砌单行作业更具优势。（二）掘、砌平行作业掘砌平行作业仍有长段平行作业和短段平行作...
