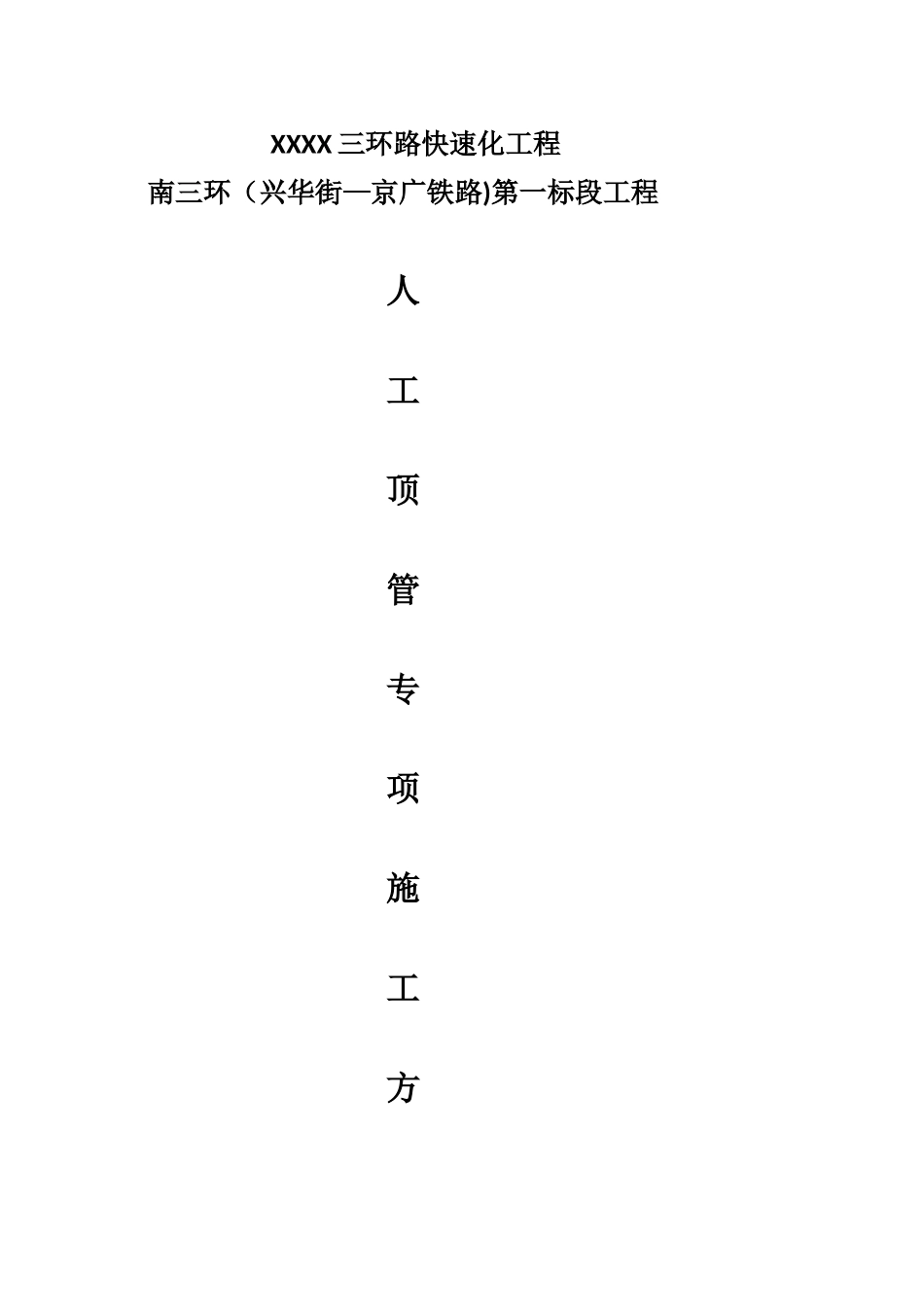

人工顶管专项施工方案

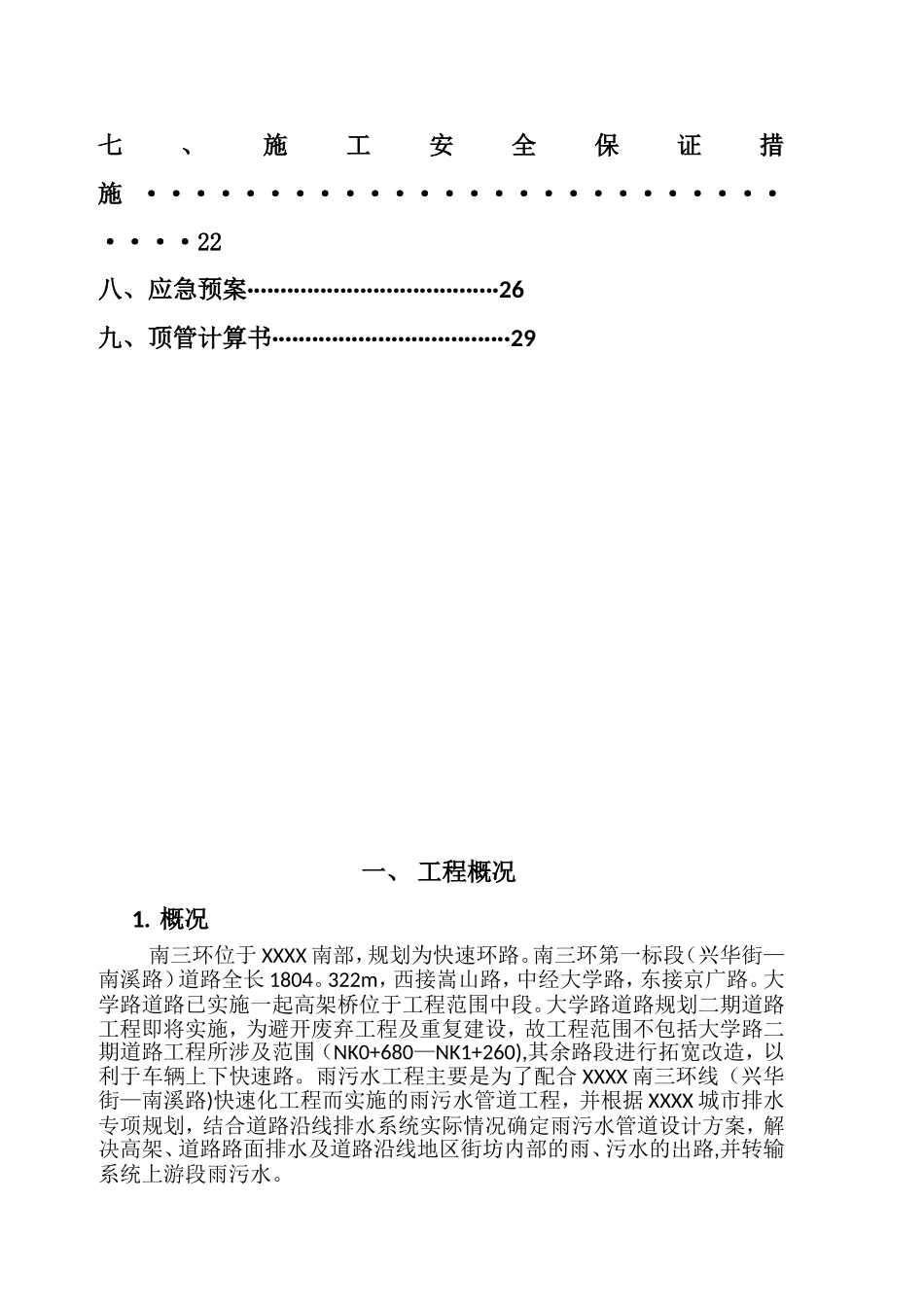

XXXX 三环路快速化工程南三环（兴华街—京广铁路)第一标段工程人工顶管专项施工方案编制人： 审核人： 审批人： XXXX 建设集团有限公司 2013 年 5 月 11 日 目 录一、工程概况·······································2二、编制依据·······································4三、工程计划安排···································5四、施工工艺技术···································7五、检测监控 ······································17六、质量目标设计及质量保证措施····················19七、施工安全保证措施 ······························22八、应急预案······································26九、顶管计算书····································29一、 工程概况1. 概况 南三环位于 XXXX 南部，规划为快速环路。南三环第一标段（兴华街—南溪路）道路全长 1804。322m，西接嵩山路，中经大学路，东接京广路。大学路道路已实施一起高架桥位于工程范围中段。大学路道路规划二期道路工程即将实施，为避开废弃工程及重复建设，故工程范围不包括大学路二期道路工程所涉及范围（NK0+680—NK1+260),其余路段进行拓宽改造，以利于车辆上下快速路。雨污水工程主要是为了配合 XXXX 南三环线（兴华街—南溪路)快速化工程而实施的雨污水管道工程，并根据 XXXX 城市排水专项规划，结合道路沿线排水系统实际情况确定雨污水管道设计方案，解决高架、道路路面排水及道路沿线地区街坊内部的雨、污水的出路,并转输系统上游段雨污水。 表一：顶管施工表序号污水管位管径（mm）开挖基坑数（个）长度（m）埋深（m)备注1NW1-——-NW48002118m5原管径 d7002NW5—---NW1090032625.53K0+010--—-K0+23680032355原管径 d5004BW2—-—-BW980042585原管径 d5005BW19———-BW2180011115。8原管径 d6006NW16--——NW181000199。56。32. 场地土层参数拟建场地主要有沥青柏油路面和黄土状土第① 层填土（Q4ml）：主要有沥青柏油路面，沥青柏油路面下为碎石及灰土垫层路基组成。厚度为 0.7m—1...
