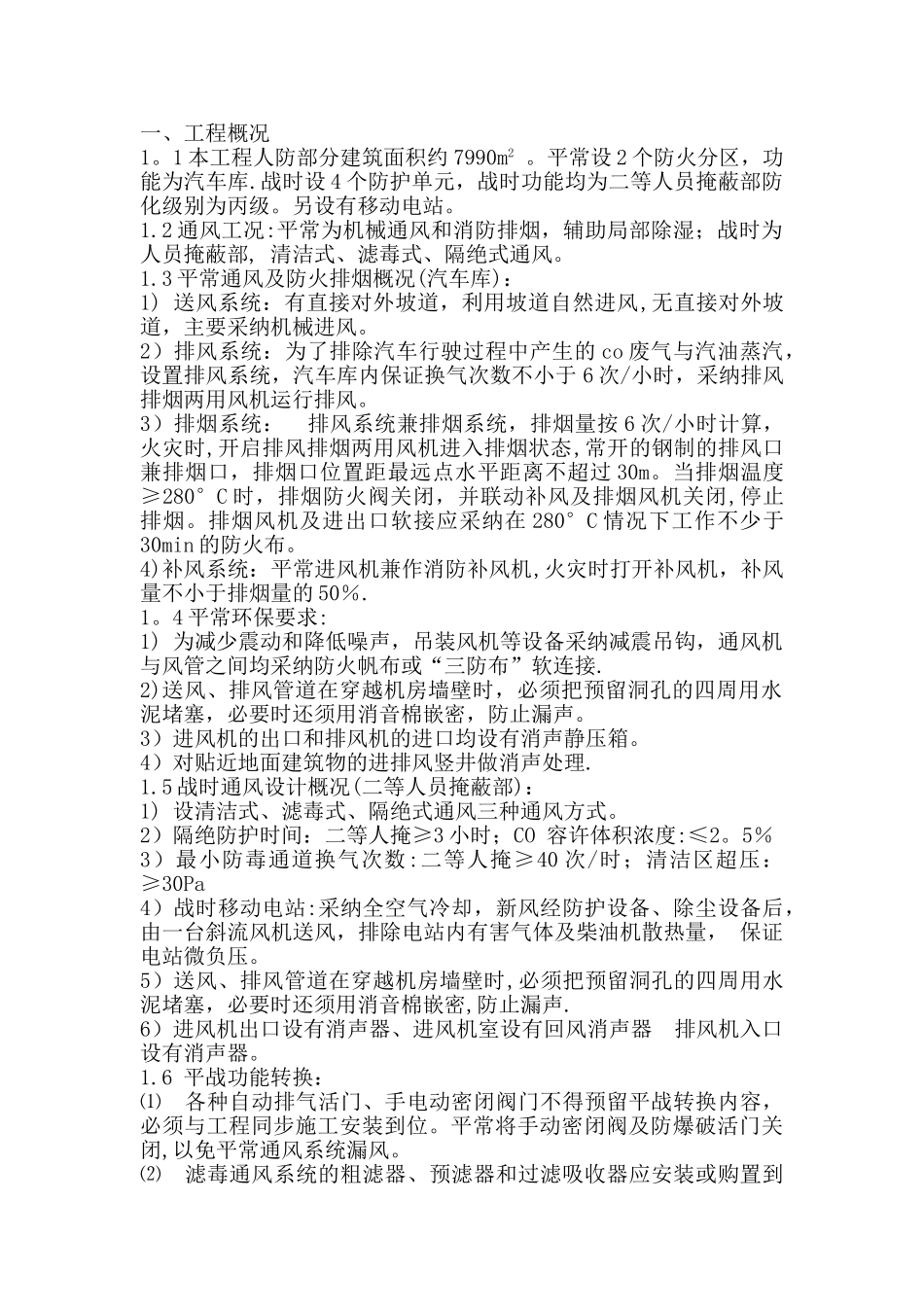

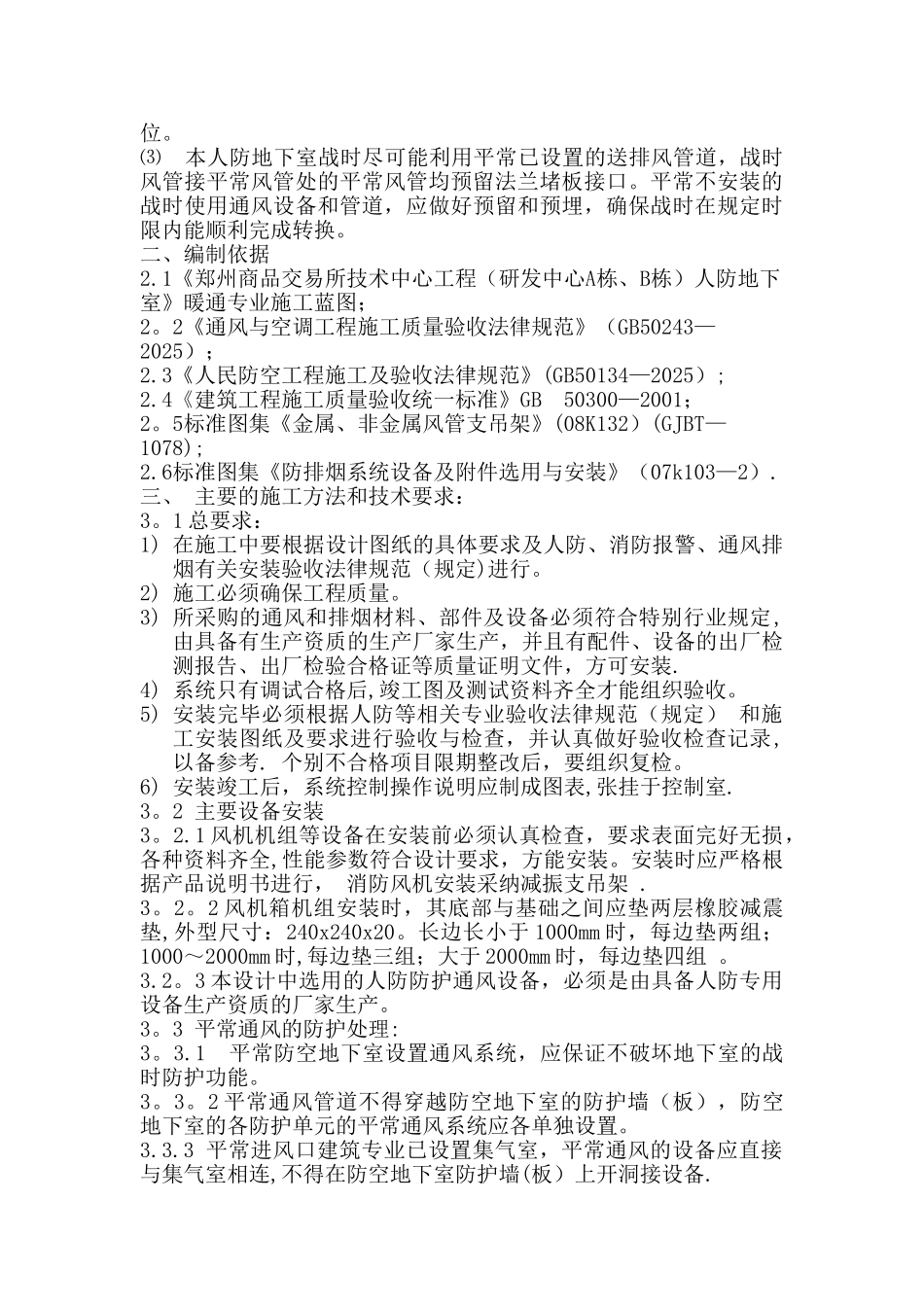

目 录一、工程概况 1二、编制依据 3三、主要的施工方法和技术要求:33.1 总要求:33.2 主要设备安装 43。3 风管制作安装 43。4 风管安装 73。5 通风部件安装 73。6 通风设备安装 83。7 通风系统调试 9一、工程概况1。1 本工程人防部分建筑面积约 7990m2 。平常设 2 个防火分区，功能为汽车库.战时设 4 个防护单元，战时功能均为二等人员掩蔽部防化级别为丙级。另设有移动电站。1.2 通风工况:平常为机械通风和消防排烟，辅助局部除湿；战时为人员掩蔽部, 清洁式、滤毒式、隔绝式通风。1.3 平常通风及防火排烟概况(汽车库)：1) 送风系统：有直接对外坡道，利用坡道自然进风,无直接对外坡道，主要采纳机械进风。2）排风系统：为了排除汽车行驶过程中产生的 co 废气与汽油蒸汽，设置排风系统，汽车库内保证换气次数不小于 6 次/小时，采纳排风排烟两用风机运行排风。3）排烟系统： 排风系统兼排烟系统，排烟量按 6 次/小时计算，火灾时,开启排风排烟两用风机进入排烟状态,常开的钢制的排风口兼排烟口，排烟口位置距最远点水平距离不超过 30m。当排烟温度≥280°C 时，排烟防火阀关闭，并联动补风及排烟风机关闭,停止排烟。排烟风机及进出口软接应采纳在 280°C 情况下工作不少于30min 的防火布。4)补风系统：平常进风机兼作消防补风机,火灾时打开补风机，补风量不小于排烟量的 50％.1。4 平常环保要求:1) 为减少震动和降低噪声，吊装风机等设备采纳减震吊钩，通风机与风管之间均采纳防火帆布或“三防布”软连接.2)送风、排风管道在穿越机房墙壁时，必须把预留洞孔的四周用水泥堵塞，必要时还须用消音棉嵌密，防止漏声。3）进风机的出口和排风机的进口均设有消声静压箱。4）对贴近地面建筑物的进排风竖井做消声处理.1.5 战时通风设计概况(二等人员掩蔽部)：1) 设清洁式、滤毒式、隔绝式通风三种通风方式。2）隔绝防护时间：二等人掩≥3 小时；CO 容许体积浓度:≤2。5％3）最小防毒通道换气次数:二等人掩≥40 次/时；清洁区超压：≥30Pa4）战时移动电站:采纳全空气冷却，新风经防护设备、除尘设备后，由一台斜流风机送风，排除电站内有害气体及柴油机散热量， 保证电站微负压。 5）送风、排风管道在穿越机房墙壁时,必须把预留洞孔的四周用水泥堵塞，必要时还须用消音棉嵌密,防止漏声.6）进风机出口设有消声器、进风机室设有回风消声器 排风机入口设有消声器。1.6 平战功能转换：⑴ 各种自动排气活门、...
