仪表作业指导书

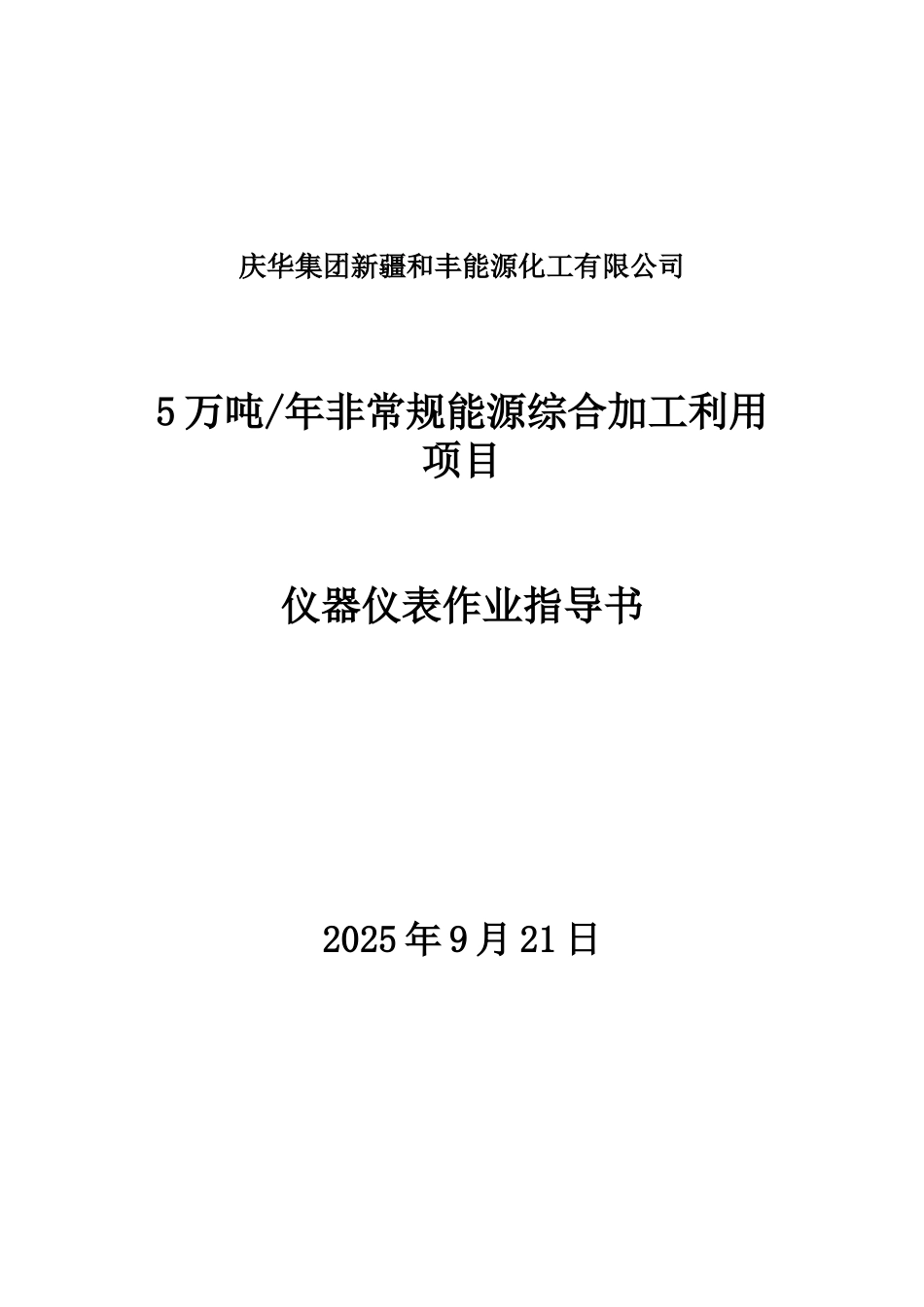

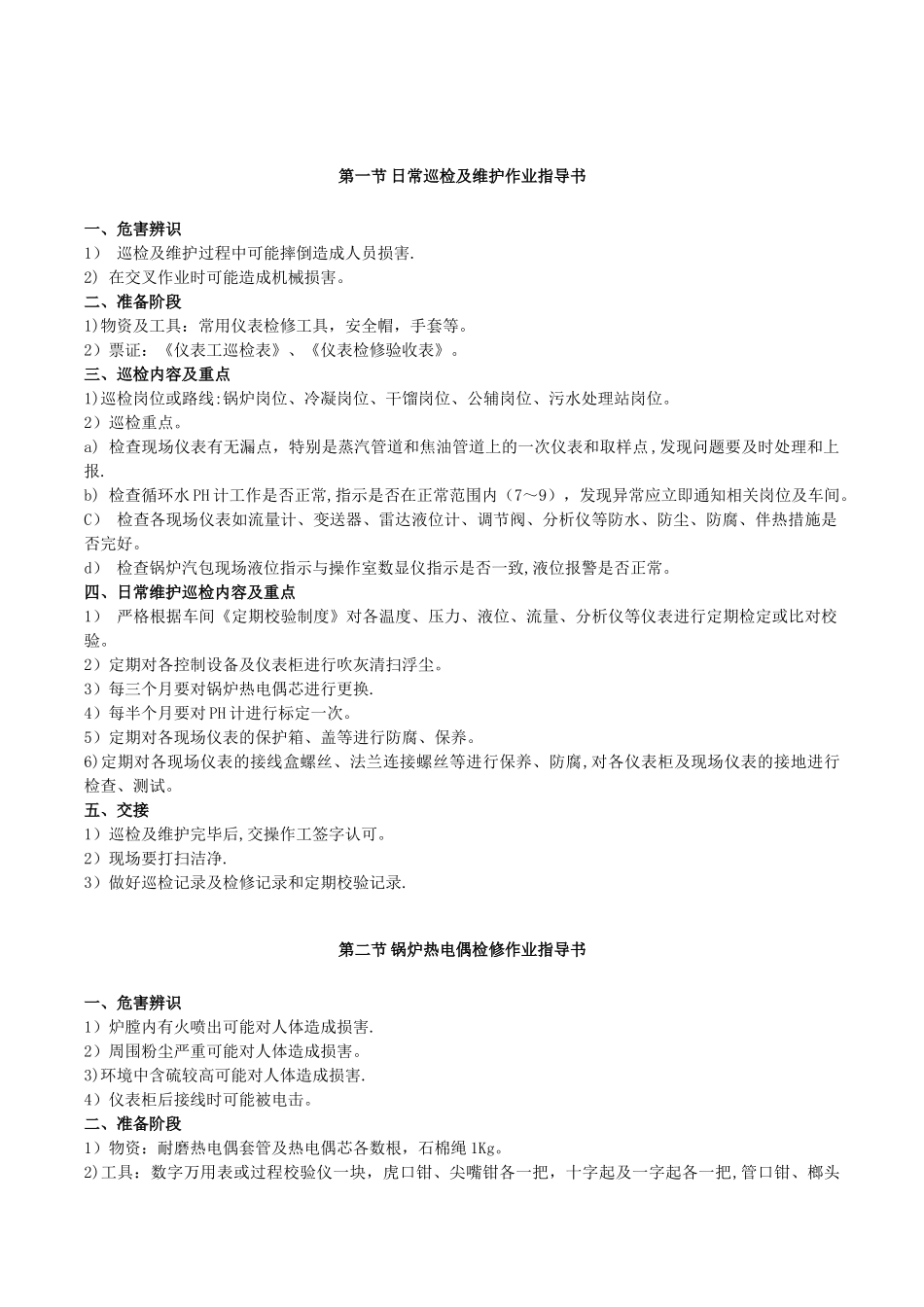

庆华集团新疆和丰能源化工有限公司5 万吨/年非常规能源综合加工利用项目仪器仪表作业指导书2025 年 9 月 21 日目录第一节日常巡检及维护作业指导书 1第二节锅炉热电偶检修作业指导书 1第三节锅炉给水调节阀的检修作业指导书 2第四节锅炉液位计检修作业指导书 3第五节压力表或铂电阻的检修作业指导书 4第六节焦油槽雷达液位计检修作业指导书 5第七节焦油槽液位自调阀门检修作业指导书 6第八节泵出口锥形流量计检修作业指导书 7第九节控制站卡件故障检修作业指导书 8第十节 DCS 操作站电脑更换作业指导书 8第十一节 UPS 电源故障检修作业指导书 9第十二节主风机轴瓦温度检修作业指导书 10第十三节轴瓦温度检修作业指导书 11第十四节皮带秤检修及校验作业指导书 11第十五节稀油站油压的检修作业指导书 13第十六节流量计的检修作业指导书 14第十七节质量流量计检修作业指导书 14第十八节冷凝水电导率仪检修作业指导书 15第二九节电动执行器检修作业指导书 16第二十节温度检测点安装作业指导书 17第二十一节压力/差压变送器安装作业指导书 17第二十二节电磁流量计安装作业指导书 18第二十三节雷达液位计安装作业指导书 19第二十四节皮带秤安装作业指导书 19第二十五节 DCS 安装作业指导书 21第二十六节控制系统仪表接地安装作业指导书 22第二十七节仪表桥架安装作业指导书 23第二十八节仪表穿线管安装作业指导书 24第一节 日常巡检及维护作业指导书一、危害辨识1） 巡检及维护过程中可能摔倒造成人员损害.2) 在交叉作业时可能造成机械损害。二、准备阶段1)物资及工具：常用仪表检修工具，安全帽，手套等。2）票证：《仪表工巡检表》、《仪表检修验收表》。三、巡检内容及重点1)巡检岗位或路线:锅炉岗位、冷凝岗位、干馏岗位、公辅岗位、污水处理站岗位。2）巡检重点。a) 检查现场仪表有无漏点，特别是蒸汽管道和焦油管道上的一次仪表和取样点 ,发现问题要及时处理和上报.b) 检查循环水 PH 计工作是否正常,指示是否在正常范围内（7～9），发现异常应立即通知相关岗位及车间。C） 检查各现场仪表如流量计、变送器、雷达液位计、调节阀、分析仪等防水、防尘、防腐、伴热措施是否完好。d） 检查锅炉汽包现场液位指示与操作室数显仪指示是否一致,液位报警是否正常。四、日常维护巡检内容及重点1） 严格根据车间《定期校验制度》对各温度、压力、液位、流量、分析仪等仪表进行定期检定或比对校验。2）定期...
