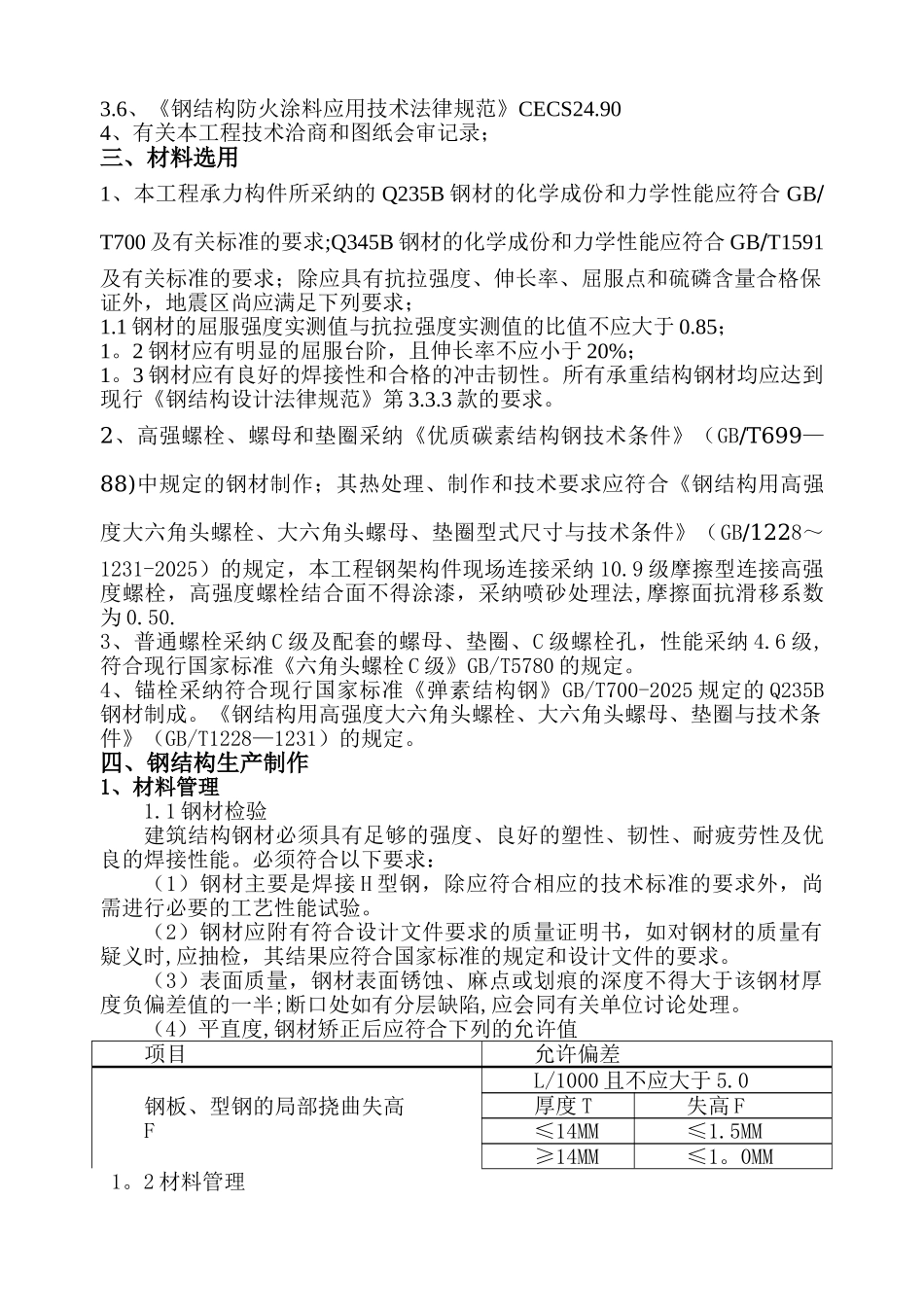

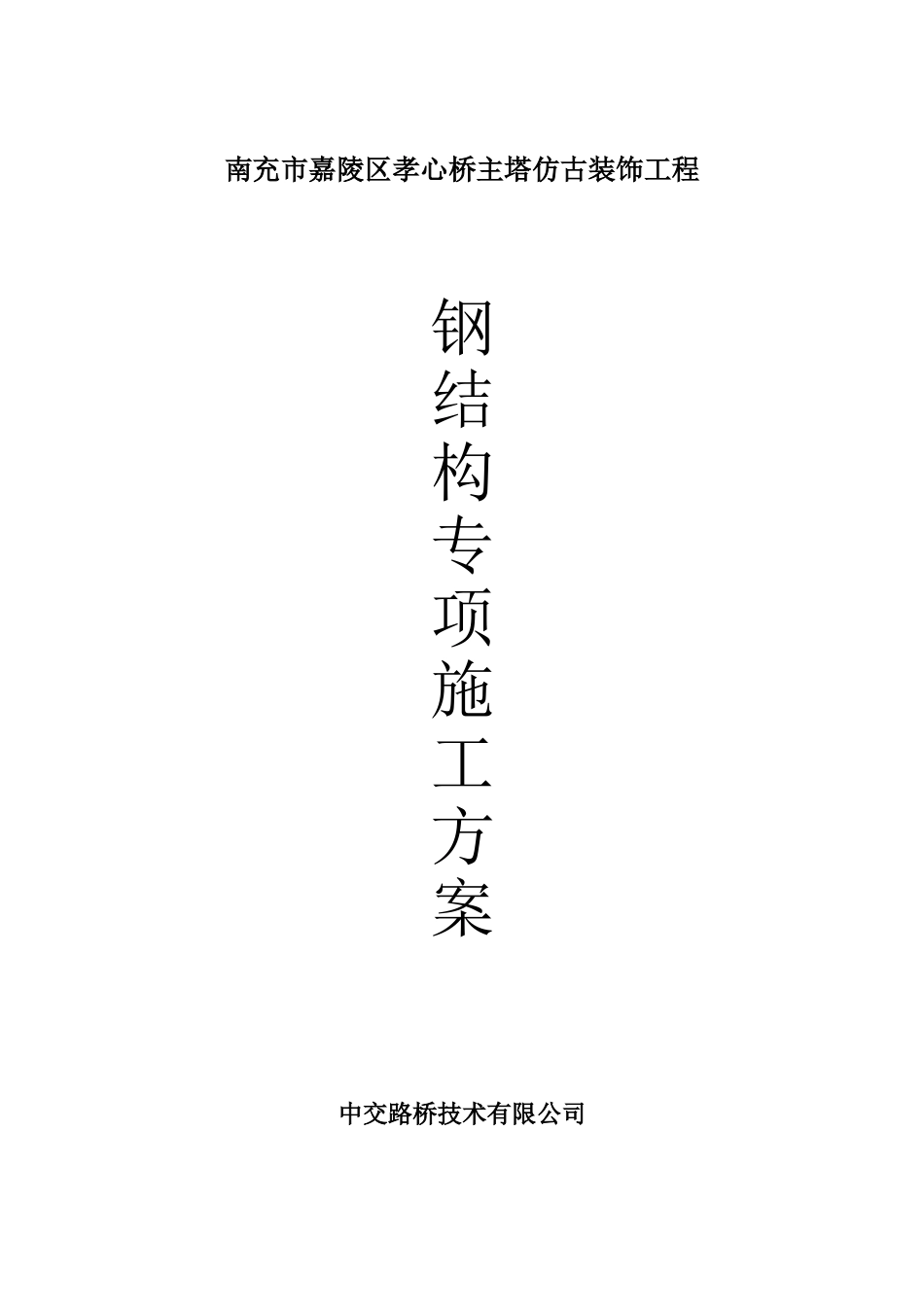

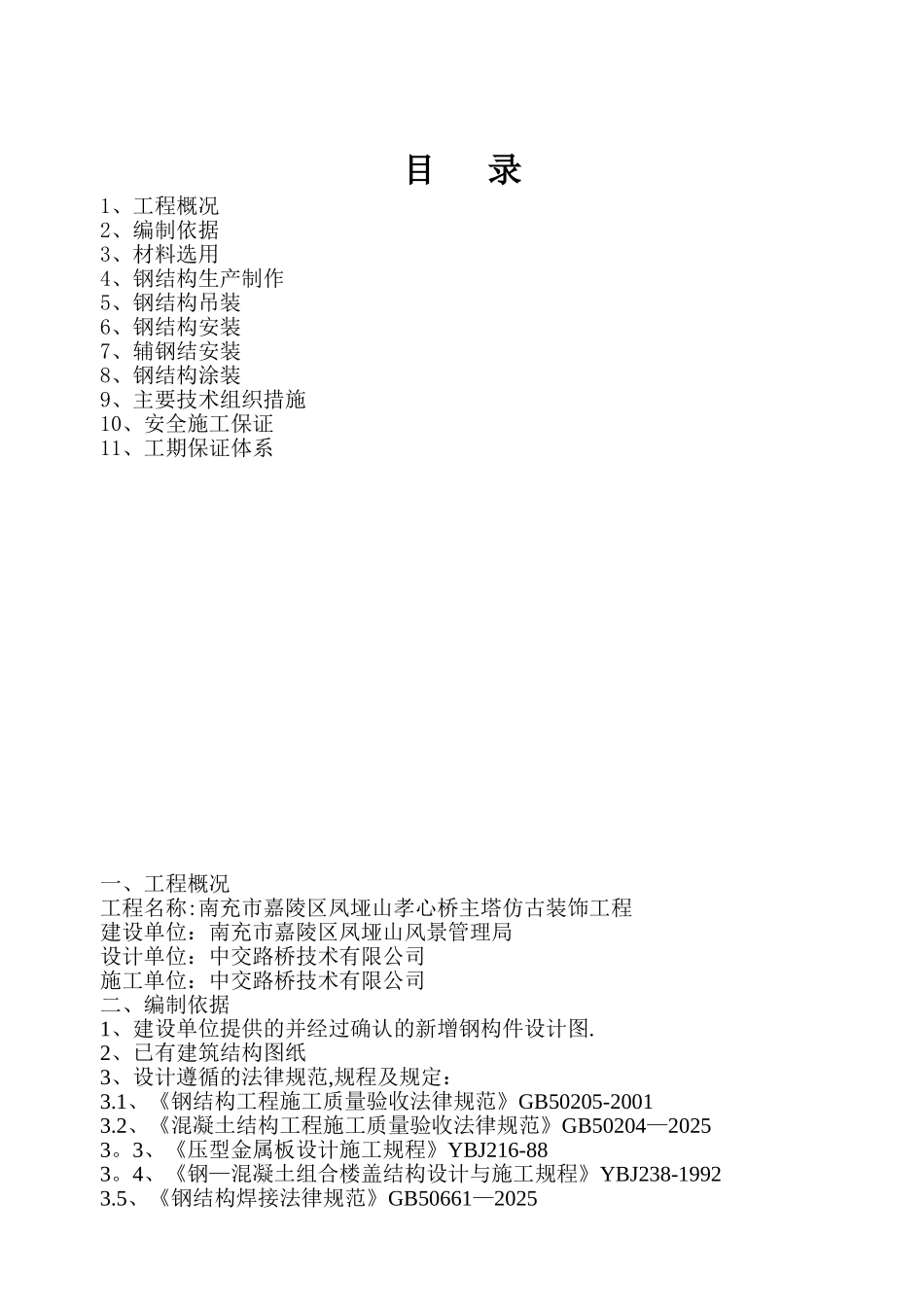

南充市嘉陵区孝心桥主塔仿古装饰工程钢结构专项施工方案中交路桥技术有限公司目 录1、工程概况2、编制依据3、材料选用4、钢结构生产制作5、钢结构吊装6、钢结构安装7、辅钢结安装8、钢结构涂装9、主要技术组织措施10、安全施工保证11、工期保证体系一、工程概况工程名称:南充市嘉陵区凤垭山孝心桥主塔仿古装饰工程建设单位：南充市嘉陵区凤垭山风景管理局 设计单位：中交路桥技术有限公司施工单位：中交路桥技术有限公司二、编制依据1、建设单位提供的并经过确认的新增钢构件设计图.2、已有建筑结构图纸3、设计遵循的法律规范,规程及规定：3.1、《钢结构工程施工质量验收法律规范》GB50205-20013.2、《混凝土结构工程施工质量验收法律规范》GB50204—20253。3、《压型金属板设计施工规程》YBJ216-883。4、《钢—混凝土组合楼盖结构设计与施工规程》YBJ238-19923.5、《钢结构焊接法律规范》GB50661—20253.6、《钢结构防火涂料应用技术法律规范》CECS24.904、有关本工程技术洽商和图纸会审记录；三、材料选用1、本工程承力构件所采纳的 Q235B 钢材的化学成份和力学性能应符合 GB/T700 及有关标准的要求;Q345B 钢材的化学成份和力学性能应符合 GB/T1591及有关标准的要求；除应具有抗拉强度、伸长率、屈服点和硫磷含量合格保证外，地震区尚应满足下列要求；1.1 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于 0.85；1。2 钢材应有明显的屈服台阶，且伸长率不应小于 20%；1。3 钢材应有良好的焊接性和合格的冲击韧性。所有承重结构钢材均应达到现行《钢结构设计法律规范》第 3.3.3 款的要求。2、高强螺栓、螺母和垫圈采纳《优质碳素结构钢技术条件》（GB/T699—88)中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》（GB/1228～1231-2025）的规定，本工程钢架构件现场连接采纳 10.9 级摩擦型连接高强度螺栓，高强度螺栓结合面不得涂漆，采纳喷砂处理法,摩擦面抗滑移系数为 0.50.3、普通螺栓采纳 C 级及配套的螺母、垫圈、C 级螺栓孔，性能采纳 4.6 级,符合现行国家标准《六角头螺栓 C 级》GB/T5780 的规定。4、锚栓采纳符合现行国家标准《弹素结构钢》GB/T700-2025 规定的 Q235B钢材制成。《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228—1231）的规定。四、钢结构生产制作1、材料管理1.1 钢材检验建筑结构钢材必...
