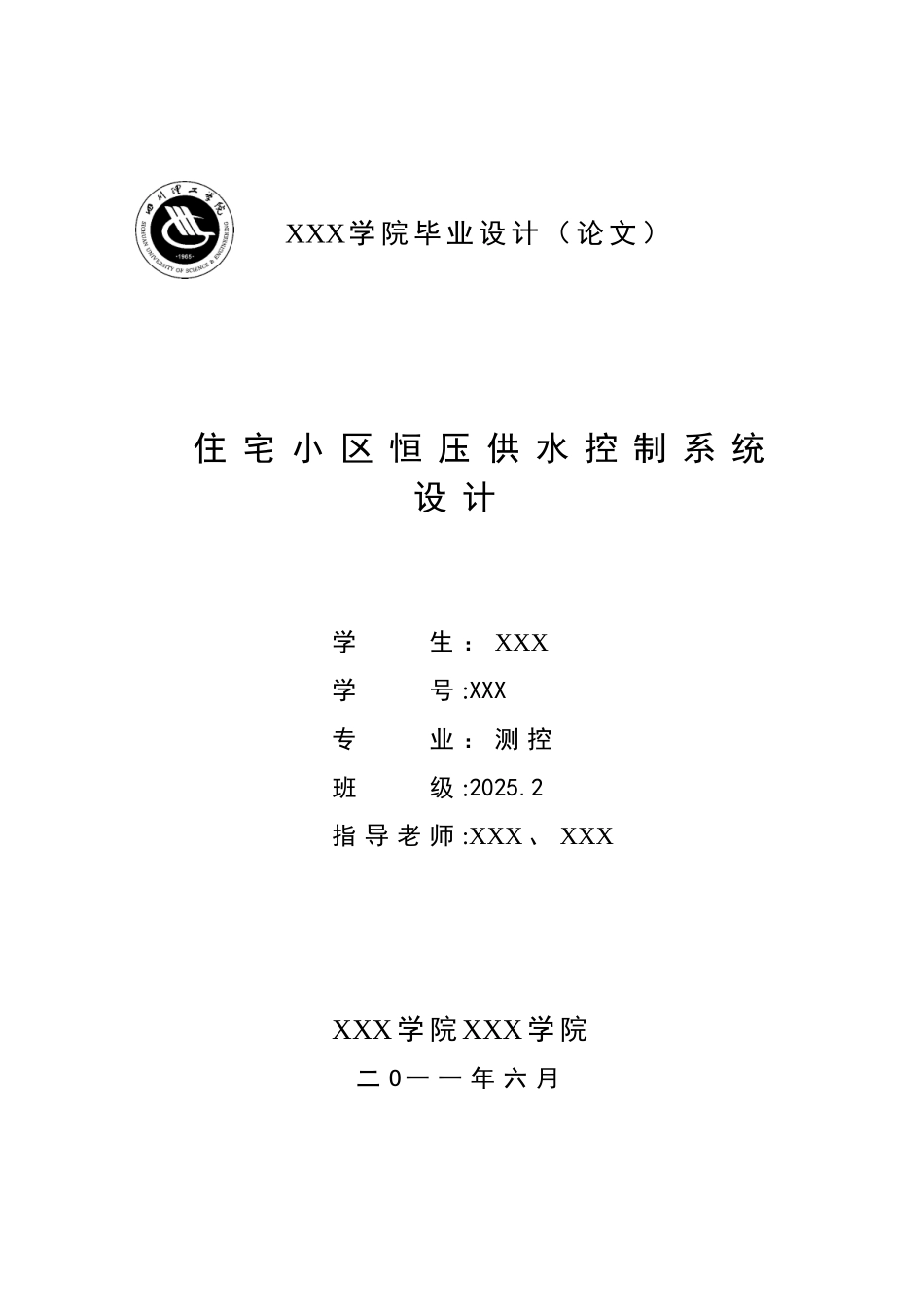

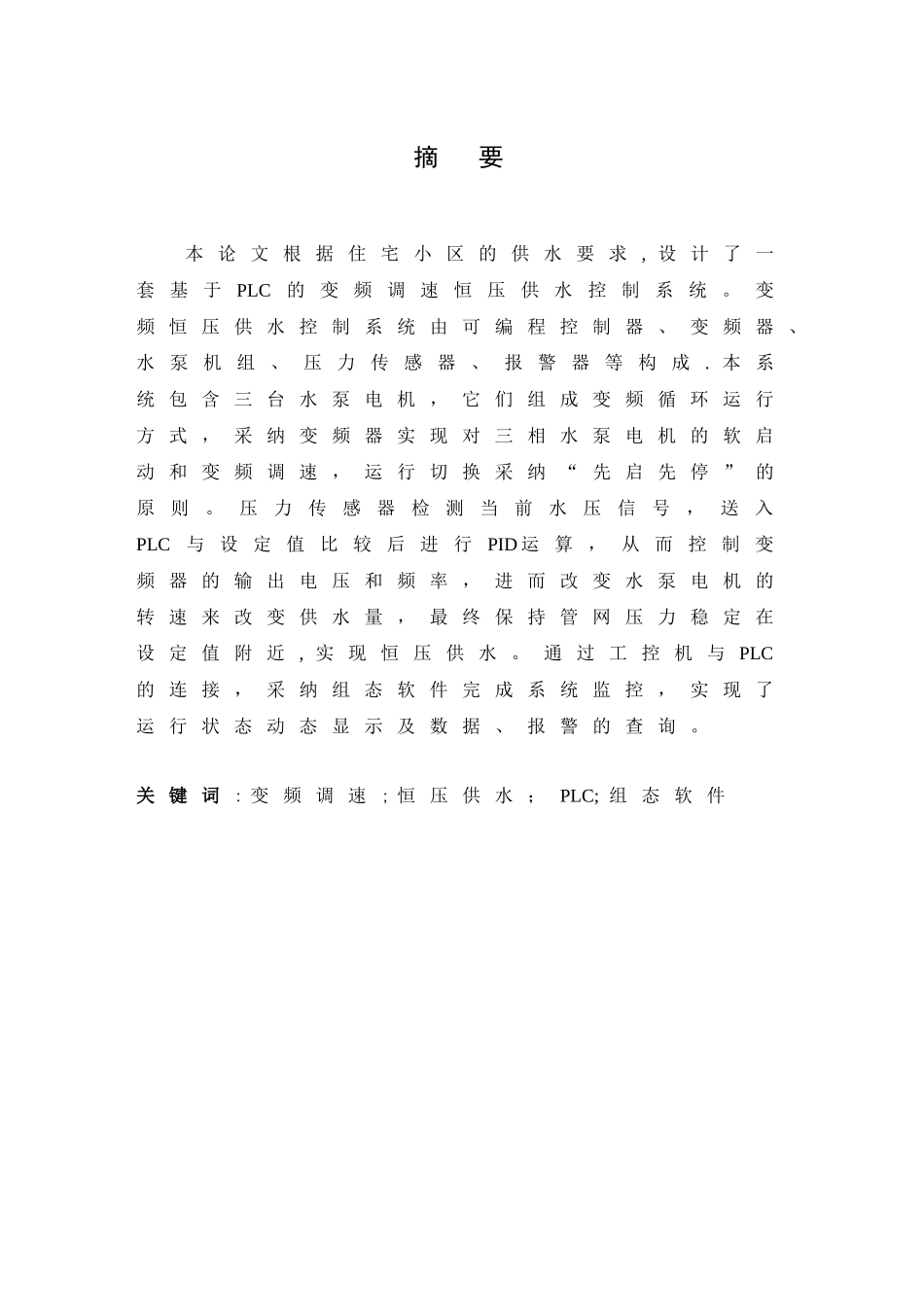

XXX学 院 毕 业 设 计 （ 论 文 ） 住 宅 小 区 恒 压 供 水 控 制 系 统设 计学 生 ： XXX学 号 :XXX专 业 ： 测 控班 级 :2025.2指 导 老 师 :XXX 、 XXX XXX 学 院 XXX 学 院二 O 一 一 年 六 月摘 要本 论 文 根 据 住 宅 小 区 的 供 水 要 求 , 设 计 了 一套 基 于PLC的 变 频 调 速 恒 压 供 水控 制系 统 。 变频 恒 压 供 水 控 制 系 统 由 可 编 程 控 制 器 、 变 频 器 、水 泵 机 组 、 压 力 传 感 器 、报 警 器 等 构 成 . 本 系统 包 含 三 台 水 泵 电 机 ， 它 们 组 成 变 频 循 环 运 行方 式 ， 采 纳 变 频 器 实 现 对 三 相 水 泵 电 机 的 软 启动 和 变 频 调 速 ， 运 行 切 换 采 纳 “ 先 启 先 停 ” 的原则。压力传感器检测当前水压信号，送入PLC与 设 定 值 比 较 后 进 行PID 运 算 ， 从 而 控 制 变频 器 的 输 出 电 压 和 频 率 ， 进 而 改 变 水 泵 电 机 的转 速 来 改 变 供 水 量 ， 最 终 保 持 管 网 压 力 稳 定 在设 定 值 附 近 , 实 现 恒 压 供 水 。 通 过 工 控 机 与 PLC的 连 接 ， 采 纳 组 态 软 件 完 成 系 统 监 控 ， 实 现 了运 行 状 态 动 态 显 示 及 数 据 、 报 警 的 查 询 。关 键 词 : 变 频 调 速 ; 恒 压 供 水 ； PLC; 组 态 软 件ABSTRACTThis thesis is based on the residential area of water supply requirements, design a Constant Pressure Water Supply Control System Based on PLC. The constant pressure water supply control system consists of a programmable controller, inverter ， water pumps， pressure sensors ， alarm and so on.The system consists of three pump motors, they are composed of frequency conversion cycle operation mode, the inverter is used to achieve the soft—start and frequency control three-phase pump motor run switch with the principle of "first initial first stop"。 Pressure ...
