作业相关图的使用方法

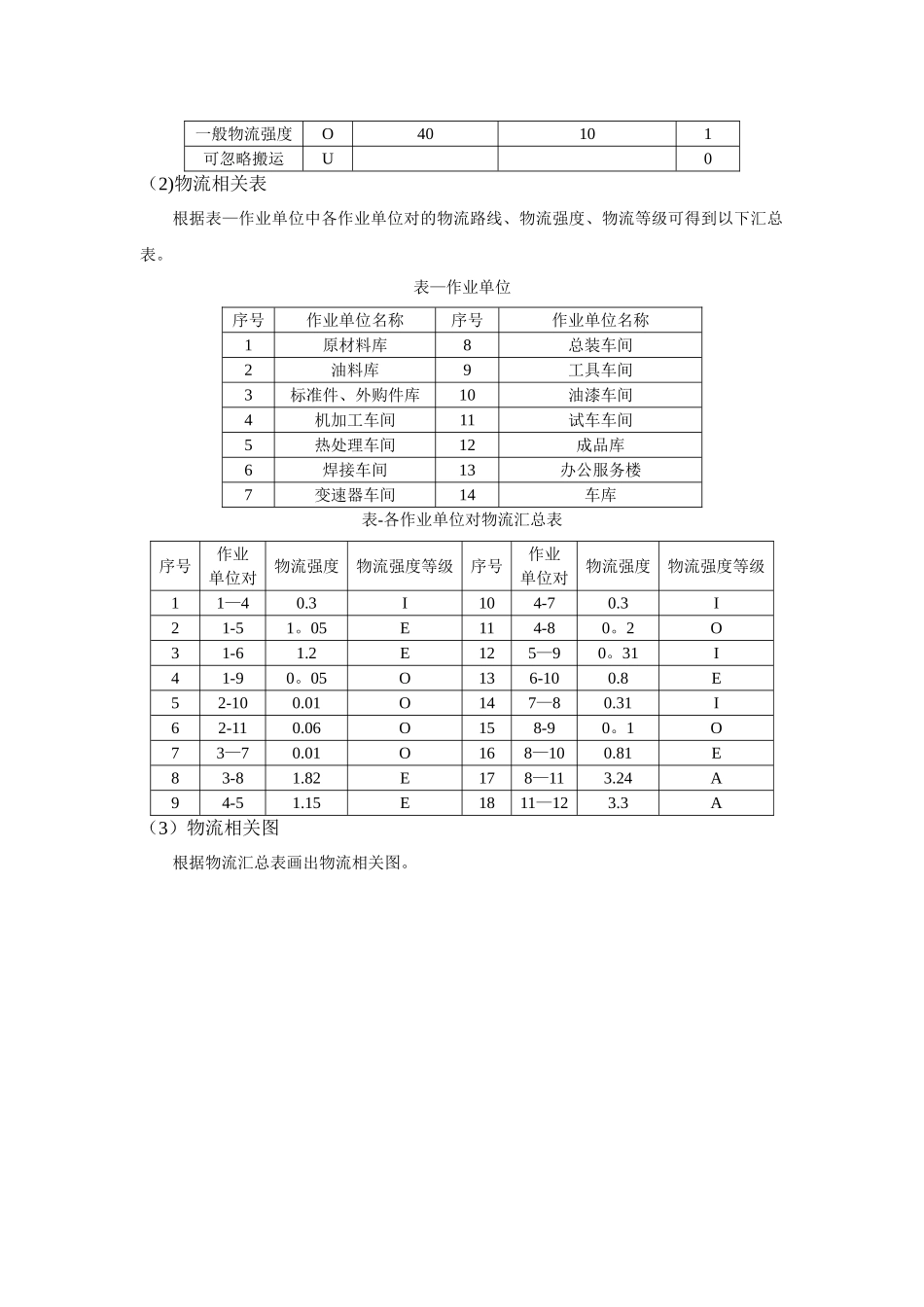

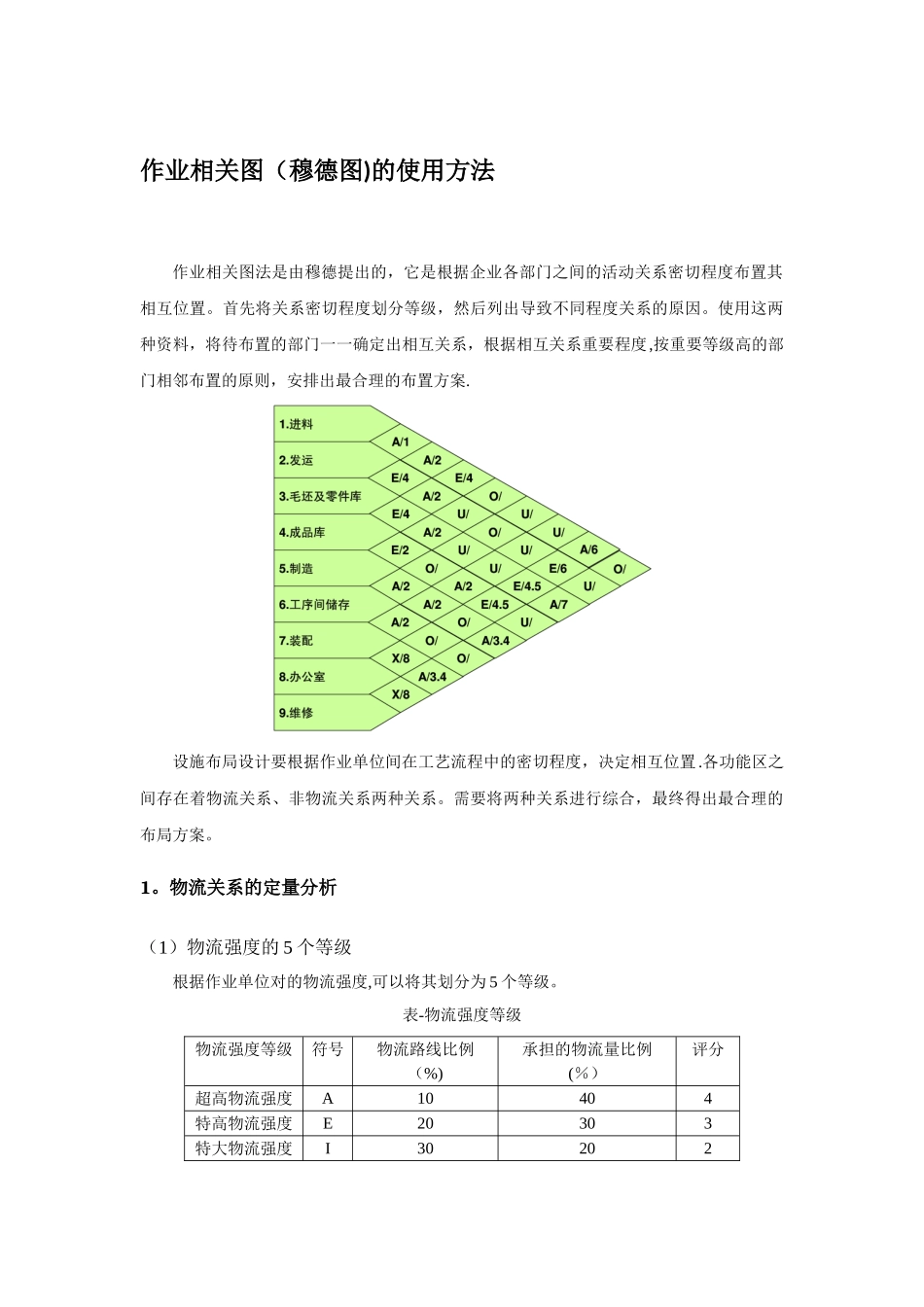

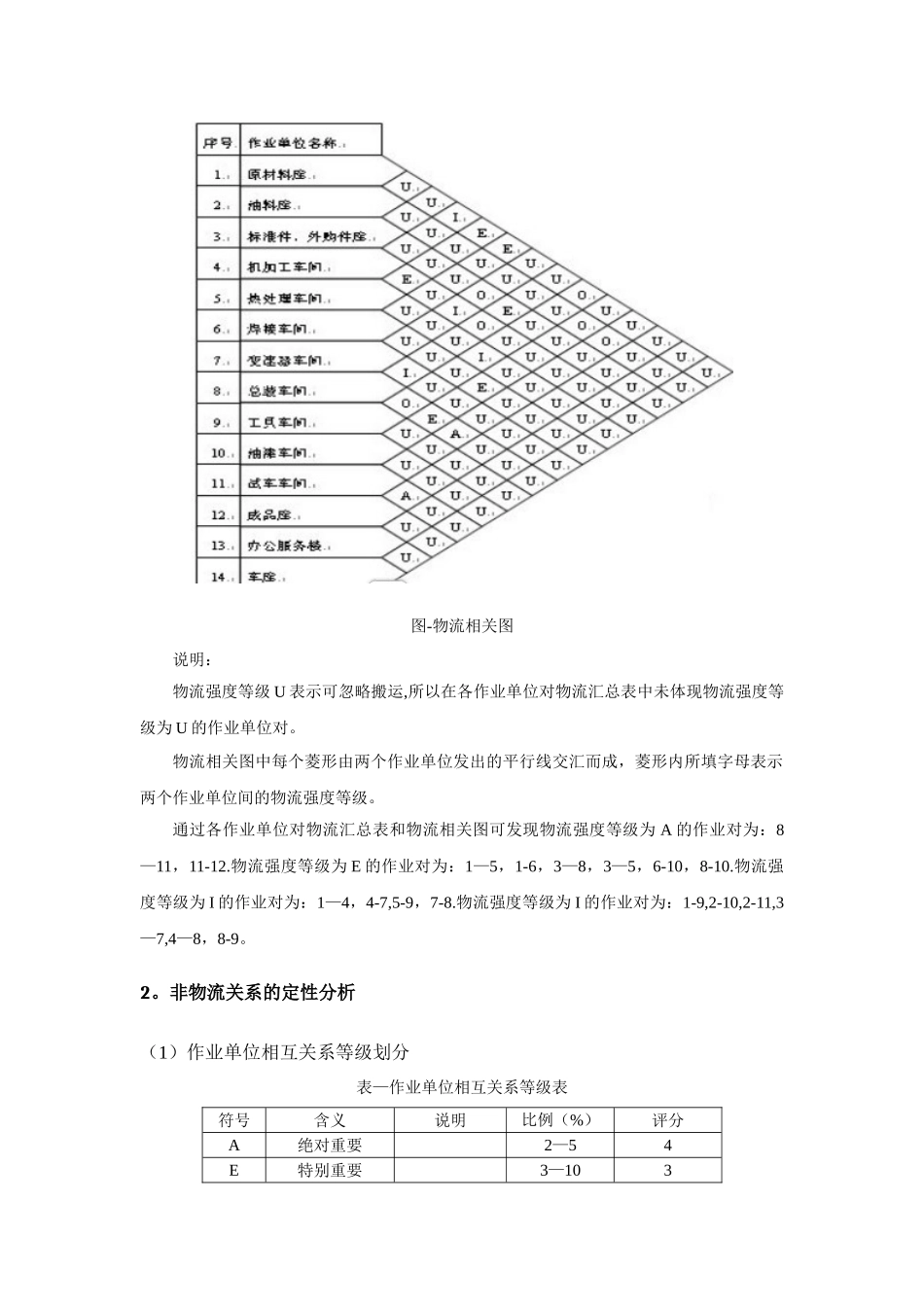

作业相关图（穆德图)的使用方法作业相关图法是由穆德提出的，它是根据企业各部门之间的活动关系密切程度布置其相互位置。首先将关系密切程度划分等级，然后列出导致不同程度关系的原因。使用这两种资料，将待布置的部门一一确定出相互关系，根据相互关系重要程度,按重要等级高的部门相邻布置的原则，安排出最合理的布置方案.设施布局设计要根据作业单位间在工艺流程中的密切程度，决定相互位置.各功能区之间存在着物流关系、非物流关系两种关系。需要将两种关系进行综合，最终得出最合理的布局方案。1。物流关系的定量分析（1）物流强度的 5 个等级根据作业单位对的物流强度,可以将其划分为 5 个等级。表-物流强度等级物流强度等级符号物流路线比例（%)承担的物流量比例(％）评分超高物流强度A10404特高物流强度E20303特大物流强度I30202一般物流强度O40101可忽略搬运U0（2)物流相关表根据表—作业单位中各作业单位对的物流路线、物流强度、物流等级可得到以下汇总表。表—作业单位序号作业单位名称序号作业单位名称1原材料库8总装车间2油料库9工具车间3标准件、外购件库10油漆车间4机加工车间11试车车间5热处理车间12成品库6焊接车间13办公服务楼7变速器车间14车库表-各作业单位对物流汇总表序号作业单位对物流强度物流强度等级序号作业单位对物流强度物流强度等级11—40.3I104-70.3I21-51。05E114-80。2O31-61.2E125—90。31I41-90。05O136-100.8E52-100.01O147—80.31I62-110.06O158-90。1O73—70.01O168—100.81E83-81.82E178—113.24A94-51.15E1811—123.3A（3）物流相关图根据物流汇总表画出物流相关图。图-物流相关图说明：物流强度等级 U 表示可忽略搬运,所以在各作业单位对物流汇总表中未体现物流强度等级为 U 的作业单位对。物流相关图中每个菱形由两个作业单位发出的平行线交汇而成，菱形内所填字母表示两个作业单位间的物流强度等级。通过各作业单位对物流汇总表和物流相关图可发现物流强度等级为 A 的作业对为：8—11，11-12.物流强度等级为 E 的作业对为：1—5，1-6，3—8，3—5，6-10，8-10.物流强度等级为 I 的作业对为：1—4，4-7,5-9，7-8.物流强度等级为 I 的作业对为：1-9,2-10,2-11,3—7,4—8，8-9。2。非物流关系的定性分析（1）作业单位相互关系等级划分表—作业单位相互关系等级表符号含义说明比例（%）评分A绝对重要2—54E特别重要3—103I重要5-152O一般密切程度10-251U不重要45-800X负的密切程度不希望...
