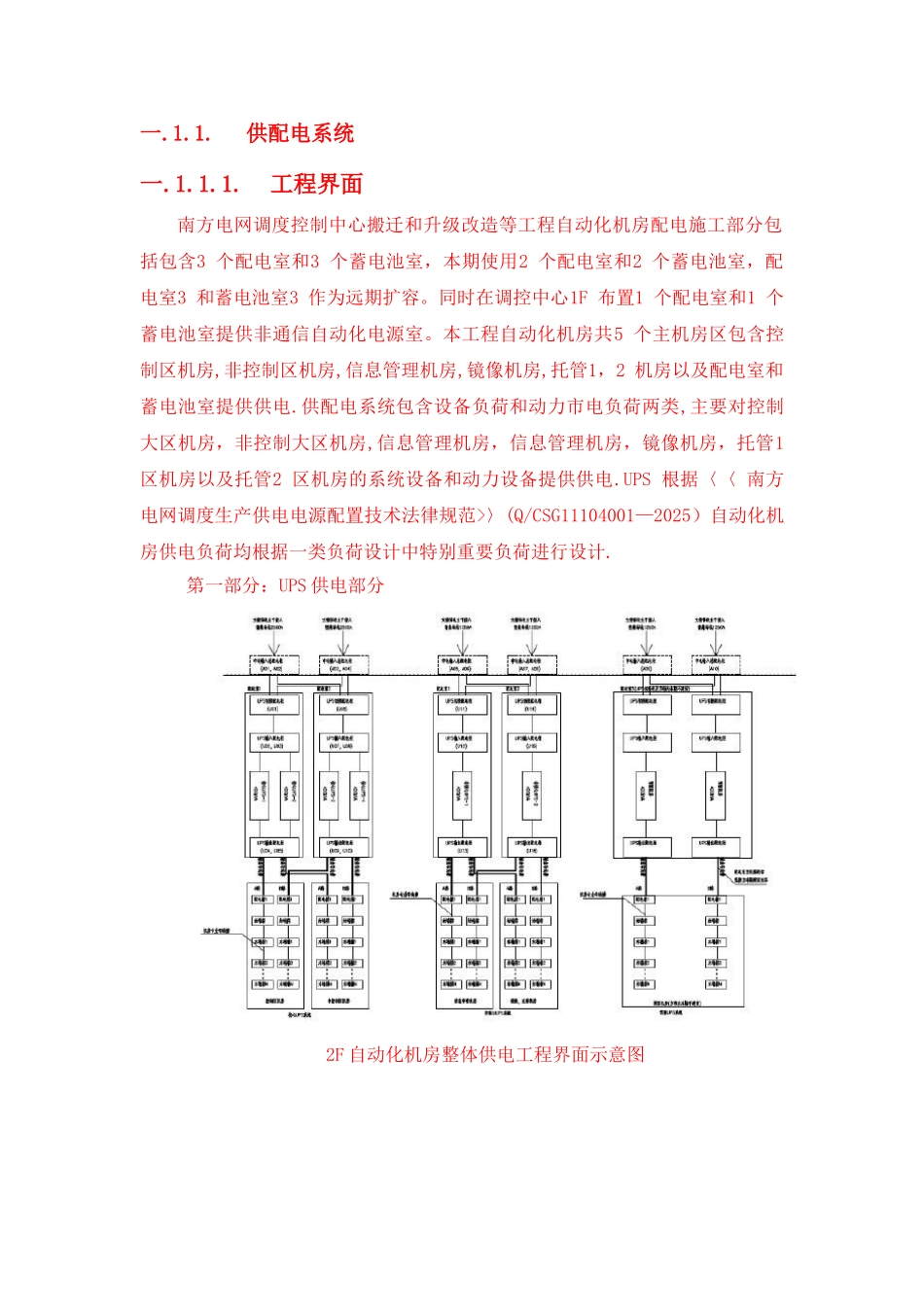

一.1.1.供配电系统一.1.1.1.工程界面南方电网调度控制中心搬迁和升级改造等工程自动化机房配电施工部分包括包含3 个配电室和3 个蓄电池室，本期使用2 个配电室和2 个蓄电池室，配电室3 和蓄电池室3 作为远期扩容。同时在调控中心1F 布置1 个配电室和1 个蓄电池室提供非通信自动化电源室。本工程自动化机房共5 个主机房区包含控制区机房,非控制区机房,信息管理机房,镜像机房,托管1，2 机房以及配电室和蓄电池室提供供电.供配电系统包含设备负荷和动力市电负荷两类,主要对控制大区机房，非控制大区机房,信息管理机房，信息管理机房，镜像机房，托管1 区机房以及托管2 区机房的系统设备和动力设备提供供电.UPS 根据〈〈 南方电网调度生产供电电源配置技术法律规范>〉(Q/CSG11104001—2025）自动化机房供电负荷均根据一类负荷设计中特别重要负荷进行设计. 第一部分：UPS 供电部分2F 自动化机房整体供电工程界面示意图1F非通信自动化UPS整体供电工程界面示意图UPS 电源:按分区分期设计。本期配置 3 套 UPS 系统，分别为核心 UPS,非核心 UPS 以及非通信自动化 UPS，本工程包含具体建设范围如下：1）核心 UPS 系统：A、UPS 主机与 UPS 输入输出配电柜之间、UPS 主机与蓄电池组开关箱之间以及 UPS 市电输入总配电柜与 UPS 输入配电柜之间的连接电缆的供货和实施在本工程建设范围。B、UPS 主机与配电柜的承重支架.C、UPS 主机与配电柜的电缆桥架。D、UPS 输出配电柜至各主机房的输出主干密集母线槽.E、机柜端机柜供电母线槽。另外，UPS 主机设备、蓄电池组及蓄电池组（蓄电池之间连接电缆）、UPS 输入输出配电柜、UPS 输出配电柜的输出至调度大厅的电缆不在本工程范围，但本工程应提供 UPS 主机及配电柜的安装配合。见图核心 UPS 系统建设范围示意图2）非核心 UPS 系统:A、UPS 主机与 UPS 输入输出配电柜之间、UPS 主机与蓄电池组开关箱之间、UPS 市电输入总配电柜与 UPS 输入配电柜之间以及 UPS 输出配电柜与应急配电箱 AL5 之间的连接电缆的供货和实施在本工程建设范围.B、UPS 主机与配电柜的承重支架.C、UPS 主机与配电柜的电缆桥架。D、UPS 输出配电柜至各主机房的输出主干密集母线槽.E、机柜端机柜供电母线槽。另外，UPS 主机设备、蓄电池组及蓄电池组(蓄电池之间连接电缆)、UPS 输入输出配电柜、UPS 输出配电柜的输出至调度大厅的电缆不在本工程范围，但本工程应提供 UPS 主机及...
