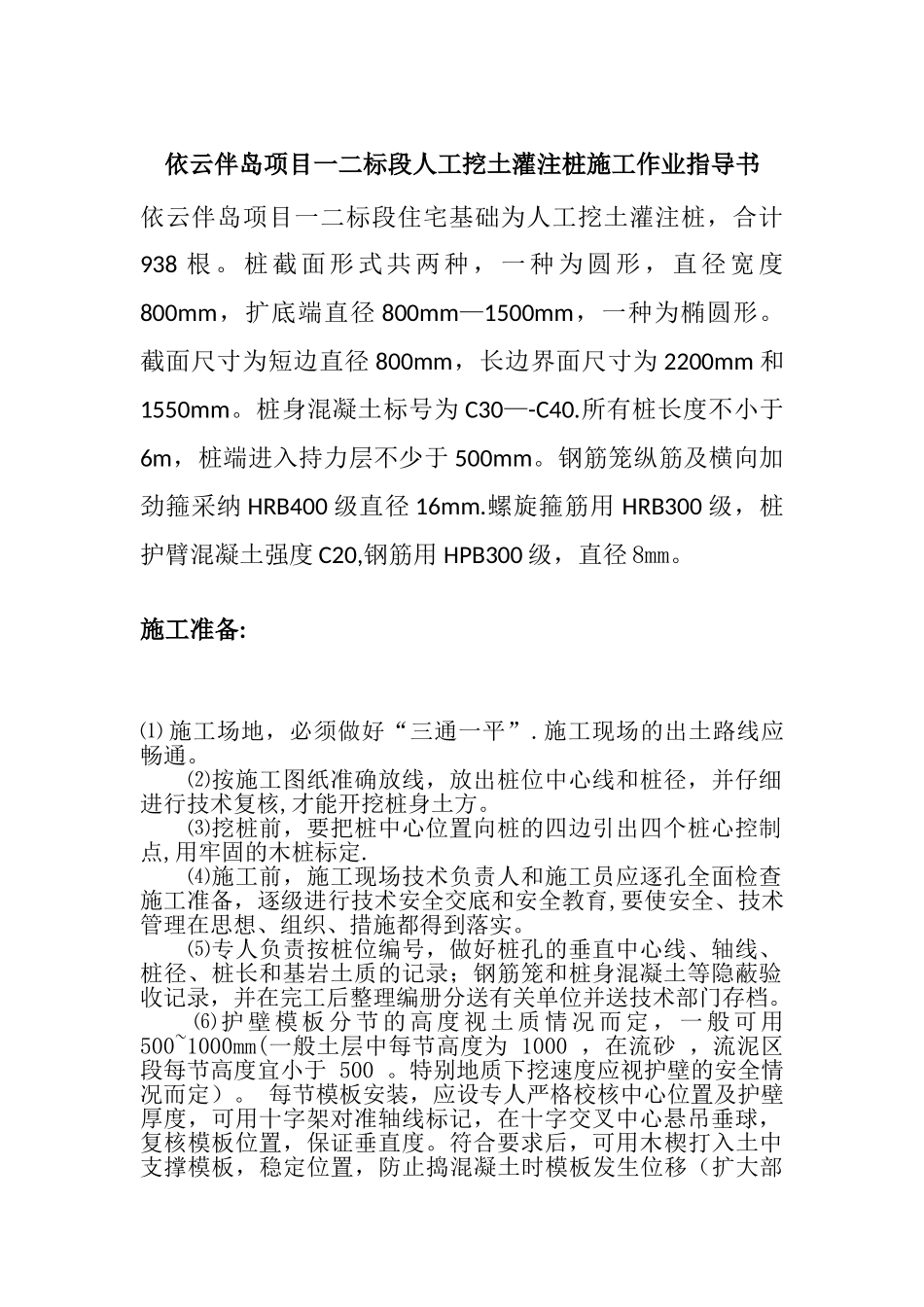

依云伴岛项目一二标段人工挖土灌注桩施工作业指导书依云伴岛项目一二标段住宅基础为人工挖土灌注桩，合计938 根 。 桩 截 面 形 式 共 两 种 ， 一 种 为 圆 形 ， 直 径 宽 度800mm，扩底端直径 800mm—1500mm，一种为椭圆形。截面尺寸为短边直径 800mm，长边界面尺寸为 2200mm 和1550mm。桩身混凝土标号为 C30—-C40.所有桩长度不小于6m，桩端进入持力层不少于 500mm。钢筋笼纵筋及横向加劲箍采纳 HRB400 级直径 16mm.螺旋箍筋用 HRB300 级，桩护臂混凝土强度 C20,钢筋用 HPB300 级，直径 8mm。施工准备:⑴ 施工场地，必须做好“三通一平”.施工现场的出土路线应畅通。 ⑵按施工图纸准确放线，放出桩位中心线和桩径，并仔细进行技术复核,才能开挖桩身土方。 ⑶挖桩前，要把桩中心位置向桩的四边引出四个桩心控制点,用牢固的木桩标定. ⑷施工前，施工现场技术负责人和施工员应逐孔全面检查施工准备，逐级进行技术安全交底和安全教育,要使安全、技术管理在思想、组织、措施都得到落实。 ⑸专人负责按桩位编号，做好桩孔的垂直中心线、轴线、桩径、桩长和基岩土质的记录；钢筋笼和桩身混凝土等隐蔽验收记录，并在完工后整理编册分送有关单位并送技术部门存档。 ⑹ 护 壁 模 板 分 节 的 高 度 视 土 质 情 况 而 定 ， 一 般 可 用500~1000mm(一般土层中每节高度为 1000 ，在流砂 ，流泥区段每节高度宜小于 500 。特别地质下挖速度应视护壁的安全情况而定）。 每节模板安装，应设专人严格校核中心位置及护壁厚度，可用十字架对准轴线标记，在十字交叉中心悬吊垂球，复核模板位置，保证垂直度。符合要求后，可用木楔打入土中支撑模板，稳定位置，防止捣混凝土时模板发生位移（扩大部分不设护壁，如遇土质有特别情况时另行处理）。在极松散土层可用具有足够刚度的钢筒护壁代替混凝土护壁且应随挖随沉。⑺ 本场地溶洞较多,现场开挖前宜进行一桩一孔的施工勘察,探明挖孔范围内的桩端及其下 3 倍桩径且不小于 5m 范围内有无溶洞、空洞、土洞、软弱夹层、断裂破裂带等不良地质条件。以及桩端应力扩散范围内(＞5D，D 为扩大头直径）应无岩体临空面,并确保基底岩体的稳定性。工艺流程测量放线→开挖桩孔→支护壁模板→浇护壁混凝土→拆除模板（以上四工序循环进行直至设计深度)→安装钢筋笼→浇灌桩身混凝土。操作工艺挖孔⑴ 第一节孔圈护壁应比下面的护壁厚 100~150mm,并应...
