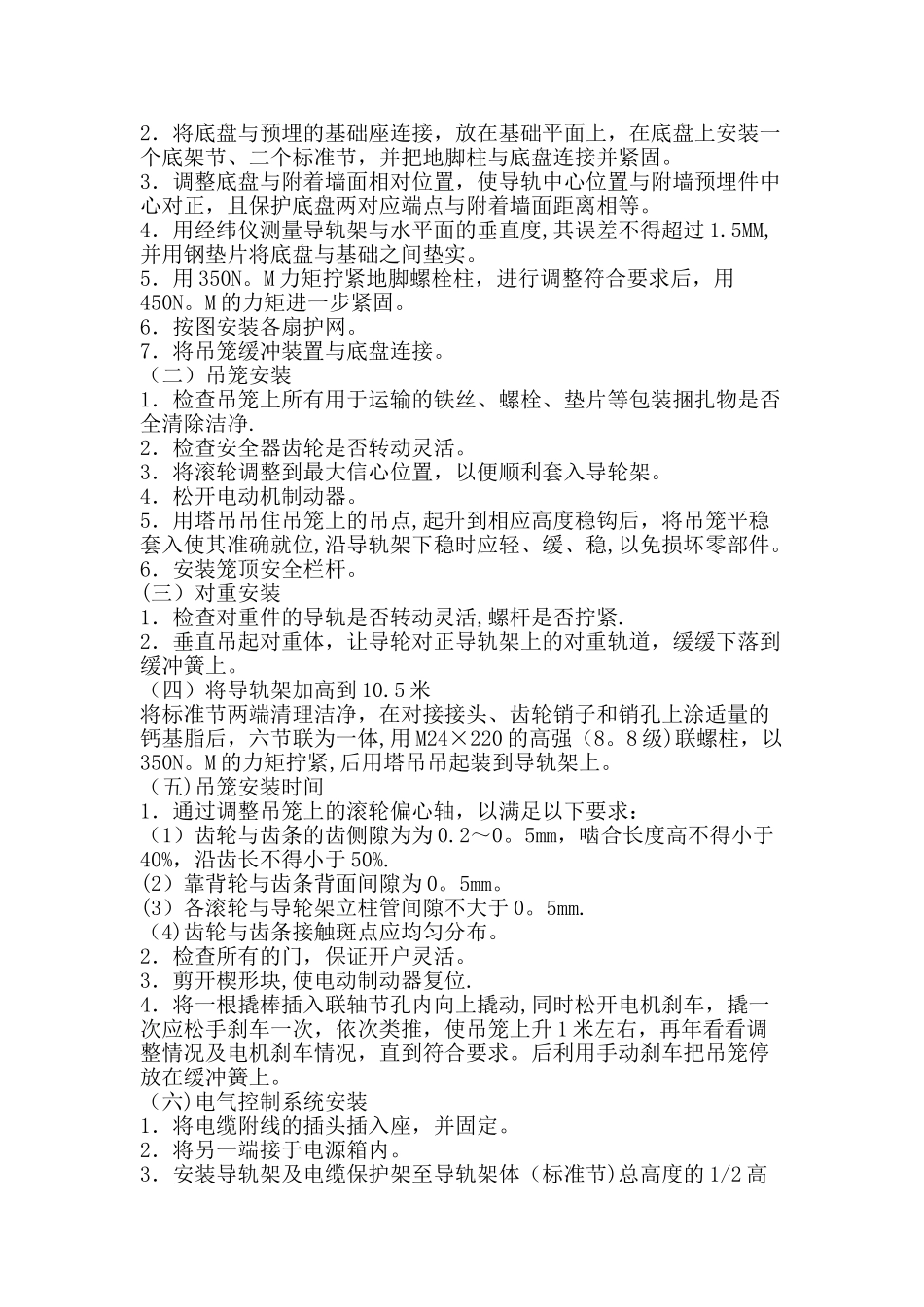

保利城花园写字楼工程施工电梯安装方案一、概 述保利城花园写字楼工程为二十七层框架剪力墙结构，结构标高屋面为 99。2 米，最高标高为 103 米，根据现场的实际条件，在 2＃筒体处安装一台 SCD200/200 双笼施工电梯，拟安装高度为 100M，主要作人员及施工材料的运输,满足施工垂直运输的要求。SCD200/200 型施工电梯由中国建机总公司广州京龙工程机械有限公司生产,该机是一种齿轮条传动的电梯。该机为双笼，每笼载重2。0T，载人 24 人，（没设对重时 1。0T，载人 12 人）,该机装置齐全,设有多种机械、电气联锁限位和防冲顶、防坠落装置。二、基础设计（一)基础承载能力计算SCD200/200 型施工电梯，架设高度 100 米的重量(详见“升降机性能参数表")：吊笼重（双笼重）:2×1200kg=2400kg外笼重：1480kg导轨架总重（共需 66 节）：66×180kg=11880kg双重座（双对座):2×1200kg=2400kg吊笼载重量（双笼）：2×2000kg=4000kg基础基础承载近似等于：P=2400+1480+11880+2400+4000=22160kg=221。60KN（二）基底设计根据厂家要求,设计 4000×3000×300 的钢筋混凝土基座，内配 Φ14＠200 双向双层钢筋，详见附后基础图,梯架基座全部埋入混凝土基础底板内,底板要求平整无积水.（三）基底支撑设计施工电梯基础安装于地下室顶板（即±0。00 层）上，顶板底（即地下两层）用组合钢柱顶撑，如下图所示（四)支柱受力计算1．升降机自重 G＇：SCD200/200TP 100 米高G＇=吊笼重+外笼重+标准节重+附墙重+对重+负载+附件=260KN2．每根支柱受压力 FOFO= G＇/4=260/4=6。5KN3.考虑偏载系数 K2，每根支柱可以承受的最大压力 FF=K×FO=2×6。5=13KN4．支柱强度验算（1）抗压强度验算σ＝F/A＝13×103/(2×1851.6）＝35。1N/mm2＜f＝170N/mm2（安全)(2)组合支柱的稳定性验算Pzi＝（π2EI)/(ul)2I=I0+a2Aa=700/2=35cm A=9。5cmI=11638cm4Pzi＝（3。142×206×109×11638×108）/(1×5）2＝9。467×106N 稳定系数 nw取 5,则此钢结构的最大承受压力为：P=P/nw=9。46/5=1。9×106N根据计算：升降机对钢结构的总压力：F 总=4F=4×1。3×103=5.21.9×106N此钢结构的支柱支柱满足要求。三、电源配置1．安装现场应具备能量足够的电源，并配备一个专供升降机用的电源箱，每一个吊笼均用一开关控制,电源箱需采纳冲击波无动作型漏电保护开关。2．施工场地专用的电源箱应直接从施工场地分配电箱引入，距离取点不超过 30 米，一般每个吊笼需采纳一...
