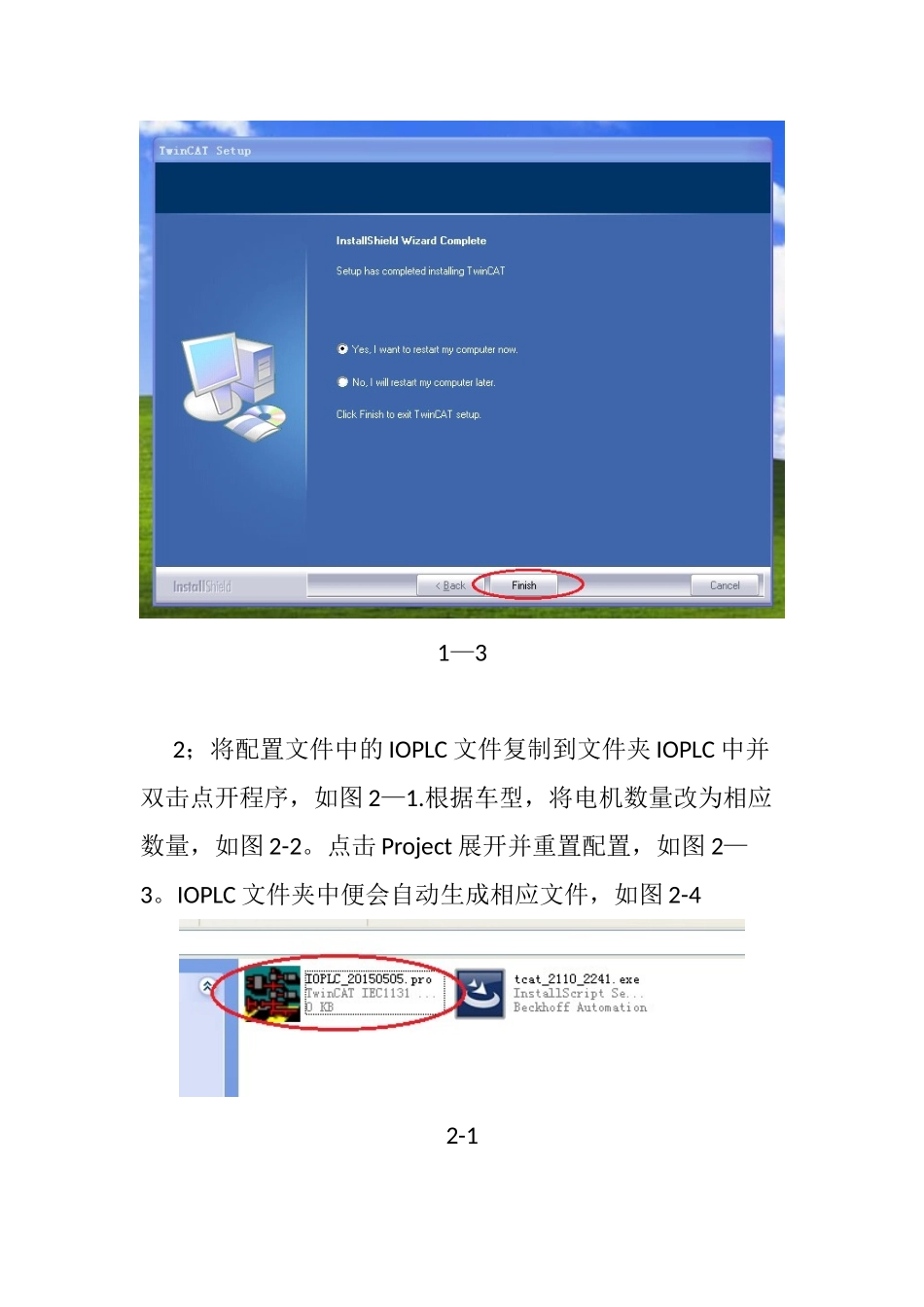

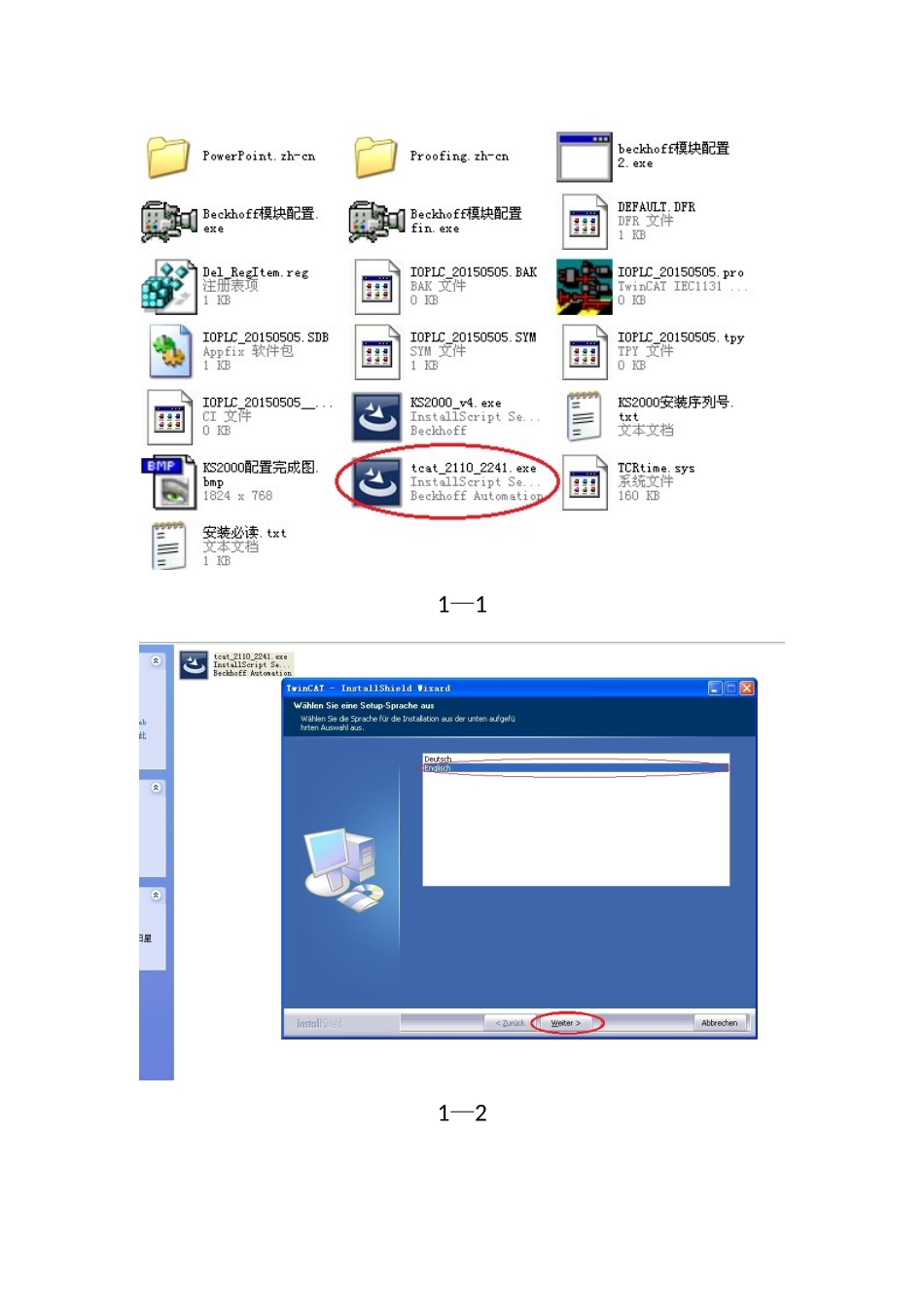

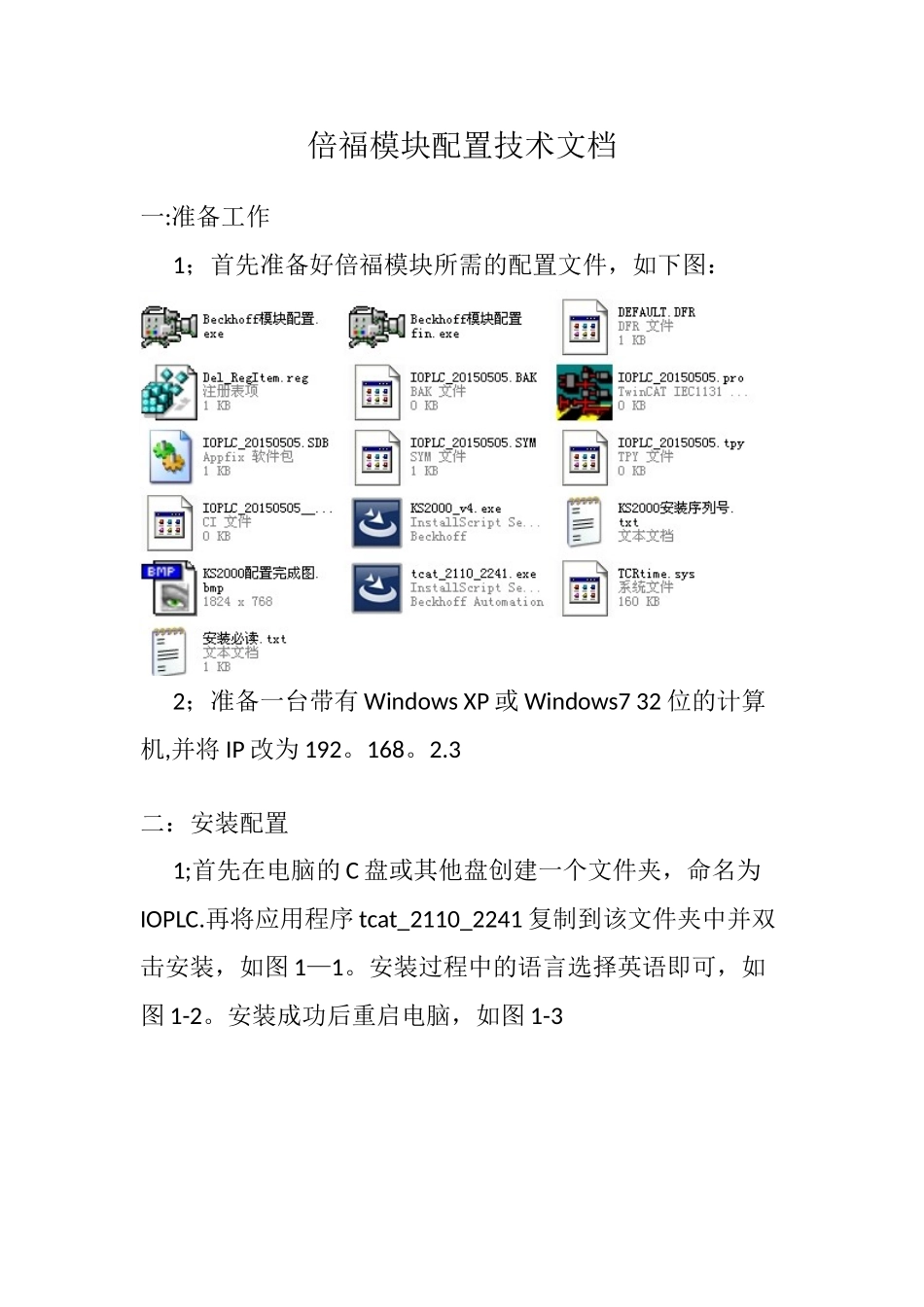

倍福模块配置技术文档一:准备工作1；首先准备好倍福模块所需的配置文件，如下图：2；准备一台带有 Windows XP 或 Windows7 32 位的计算机,并将 IP 改为 192。168。2.3二：安装配置1;首先在电脑的 C 盘或其他盘创建一个文件夹，命名为IOPLC.再将应用程序 tcat_2110_2241 复制到该文件夹中并双击安装，如图 1—1。安装过程中的语言选择英语即可，如图 1-2。安装成功后重启电脑，如图 1-31—11—21—32；将配置文件中的 IOPLC 文件复制到文件夹 IOPLC 中并双击点开程序，如图 2—1.根据车型，将电机数量改为相应数量，如图 2-2。点击 Project 展开并重置配置，如图 2—3。IOPLC 文件夹中便会自动生成相应文件，如图 2-42-12-22-32—43；打开电脑右下角倍福程序,点击 System Manager 打开配置程序，如图 3—1.3-1 现在正式进入配置阶段，首先在 Options 选择项中点击网卡选择，如图 3—2.会出现如图 3-3 的对话框，选择与模块通讯的网卡点击 install 安装即可。3-23-3 网卡设置完毕后，紧接着扫描模块,如图 3—4。之后便会确认网卡，如图 3—5，点击确认即可3-43-5 IO 装置中便会出现 Box 1（BK1120)如图 3—6。扩展开便会出现扫描过后的模块类别及数量,如图 3—73—63—74；添加 PLC 项目，猎取模块详细数据，如图 4-1，4-2。之后便会有需要配置的模块类别,包括开关量输入输出，模拟量输入输出，电机驱动等等，如图 4-34-14—24—35;首先打开开关量输入，选中第一个模块双击，如图 5—1。便会弹出一个配置页面，如图 5—2，并勾选 All Types。配置页面左侧便会出现 KL1408 模块，单击模块输入第一通道+Shift 键再点击该模块的最后一个通道，并勾选Continuous，再点击确认，这样就完成了一个开关量输入的模块的配置，如图 5—35-15-2 5—3 配置完成后对应模块便会出现一个右上扬的箭头，如图5—45—4 将开关量输入配置完成后，紧接着配置开关量输出，扩展出开关量输出模块，并双击第一个模块，如图 5-5。5-5 便会出现一个配置窗口，开关量输出模块的配置方法与开关量输入模块的方法一致，如图 5—65—6 接下来配置电机驱动模块，首先是输入端，展开 2541 模块，有三个通道，分别点击各个通道，会弹出一个配置窗口，根据图 5-7 进行配置即可5—7 电机模块输入配置完成之后,还要配置输出端（只有电机驱动模块才配置输入和输出连个端口）如图 5—8，输出端和输入端的配置方法一...
