停车场收费管理信息系统数据库设计

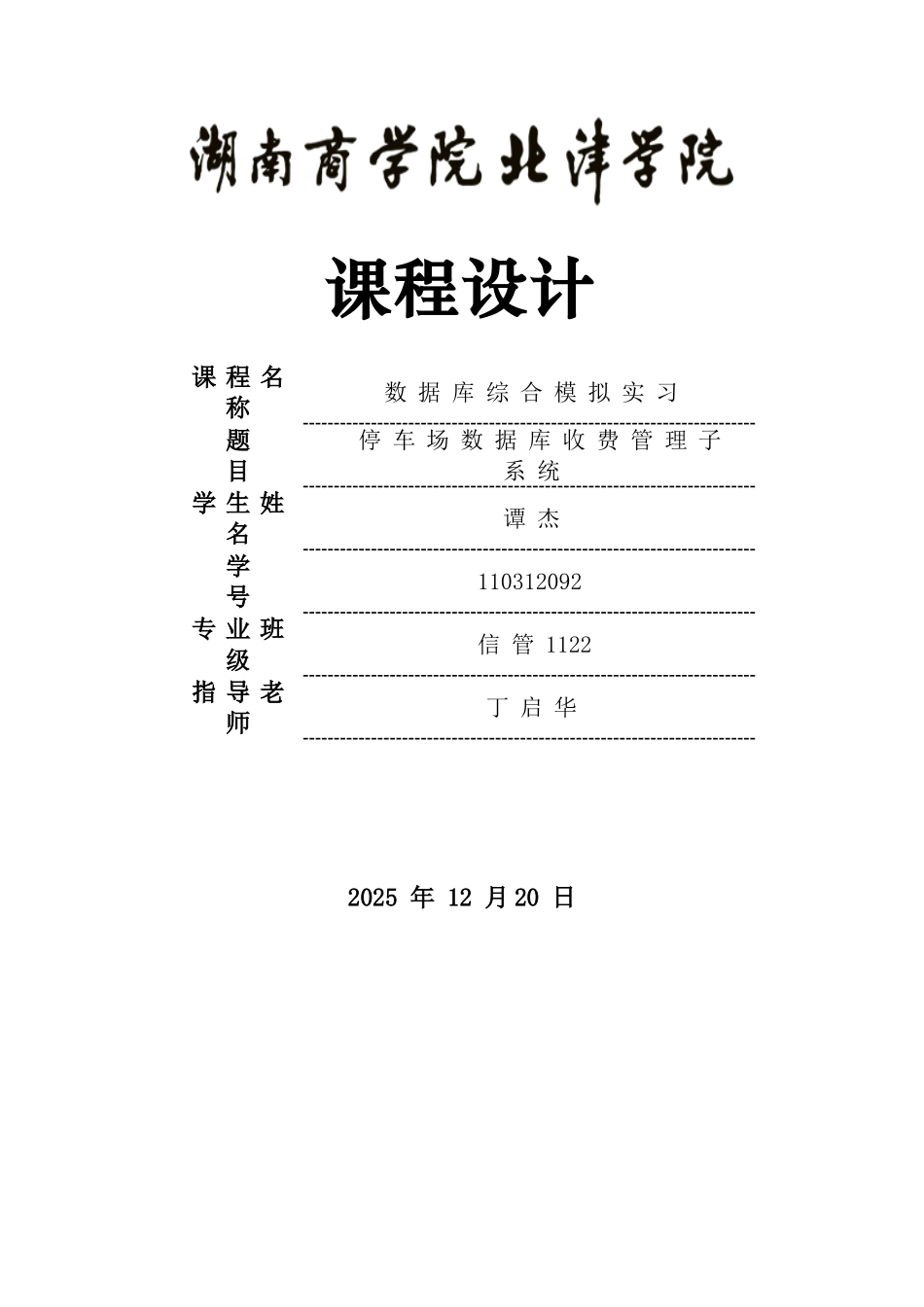

课程设计课 程 名称数 据 库 综 合 模 拟 实 习题 目 停 车 场 数 据 库 收 费 管 理 子系 统学 生 姓名谭 杰学 号110312092专 业 班级信 管 1122指 导 老师丁 启 华2025 年 12 月 20 日一、问题背景21 世纪以来，现代化产业高速进展，汽车作为日常交通工具已经普及社会的每一个角落，给人们的日常生活带来了极大的便利。但是随着汽车拥有量的急剧增加，车辆停放的问题随之而来，假如没有合理的停放规则和秩序，势必引起许多不必要的麻烦，反而给生活带来不便。停车场作为交通设施的组成部分，随着交通运输的繁忙和不断进展，人们对其管理的要求也不断提高，都希望管理能够达到方便、快捷以及安全的效果。然后目前的许多停车场还处于一种纯人工的管理的模式，在车辆的管理上效率低下,而且十分容易出错.因此需要一种合适的管理系统来解决这些问题，达到高效，简易的效果，给广阔人民的出行带来方便。本论文旨在设计一个简单、高效且有用的停车场管理系统，希望能解决目前管理上存在的一些问题.系统的设计过程经过了需求分析阶段、概念设计阶段、逻辑结构设计阶段、数据库物理设计阶段、数据库的实施和维护以及系统的调试与测试，最终完成了一个比较完善的收费停车场管理系统。二、业务流程图三、E-R 模型① 分 E—R 图：② 全 局 E—R图：E-R 图 属 性如下所示:车 辆:Car (Carno,Carsb,Carcolor） Carno 是主码；固定车位：Fixed（Cwno，Carpace，Carno,Carname,Carcolor，Carpho，Caradd,Cartel，Carmon)；自由车位:Freed（Cwno,Carpace） Cwno 是主码；收费:Moneynote(Cwno，Carno,Cartime,Moneypay,Piece） Cwno 和Carno 是外码；停车：Stop(Cwno，Carno，Carin,Carout，Timetype,Cwtype,Montime) Cwno 和 Carno 是外码;四、关系模型表 4—1 车辆信息列名数据类型是否为主码是否为外码取值范围可否为空含义说明CarnoChar是否否车牌号码CarsbChar否否可车辆品牌CarcolorChar否否可车辆颜色表 4-2 车位信息列名数据类型是否为主码是否为外码取值范围可否为空含义说明CwnoChar是否否车位编号CwpaceChar否否否车位位置CwtypeChar否否否车位类型CarnoChar否否可车牌号码CarnameChar否否可车主姓名CarsbChar否否可车牌号码CarcolorChar否否可车辆颜色CarphoBit否否可车辆照片CaraddChar否否可联系地址CartelChar否否可联系电话CarmonFloat否否100~200可车位余额表 4-3 停车信息...
