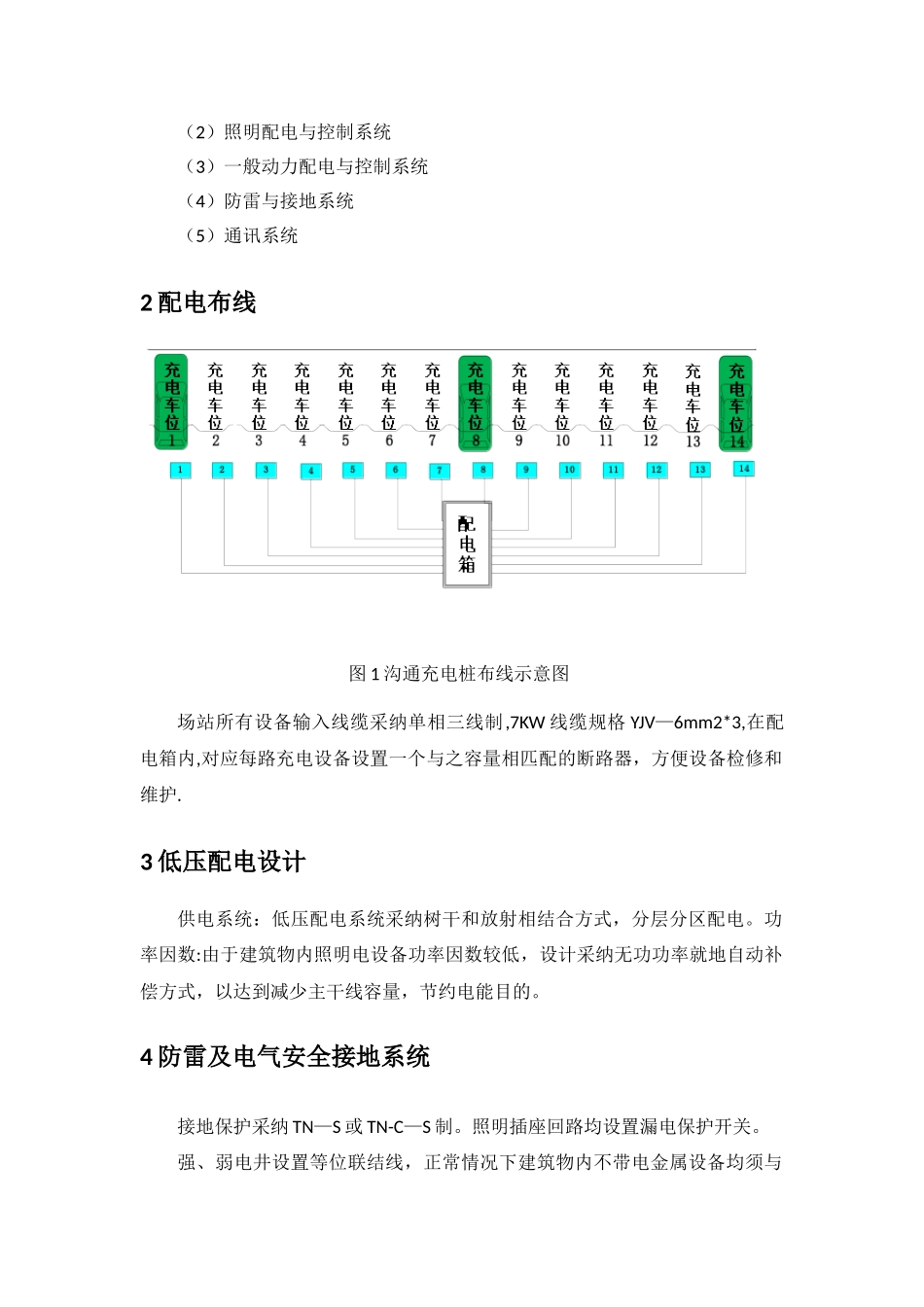

沟通充电桩施工方案2025 年 6 月目录1 设计范围.......................................................................12 配电布线.......................................................................13 低压配电设计...............................................................14 防雷及电气安全接地系统...........................................25。电缆布线与基础施工工艺设计.....................................25。1 电缆敷设.................................................................25.2 技术要求....................................................................25。3 电缆敷设施工要求.................................................36.安装位置示意图................................................................47、安装效果图................................................................51 设计范围（1）0.4KV 低压供配电系统（2）照明配电与控制系统（3）一般动力配电与控制系统（4）防雷与接地系统（5）通讯系统2 配电布线图 1 沟通充电桩布线示意图场站所有设备输入线缆采纳单相三线制,7KW 线缆规格 YJV—6mm2*3,在配电箱内,对应每路充电设备设置一个与之容量相匹配的断路器，方便设备检修和维护.3 低压配电设计供电系统：低压配电系统采纳树干和放射相结合方式，分层分区配电。功率因数:由于建筑物内照明电设备功率因数较低，设计采纳无功功率就地自动补偿方式，以达到减少主干线容量，节约电能目的。4 防雷及电气安全接地系统接地保护采纳 TN—S 或 TN-C—S 制。照明插座回路均设置漏电保护开关。强、弱电井设置等位联结线，正常情况下建筑物内不带电金属设备均须与等电位联结线可靠连接。筑物防雷采纳法拉第笼式方法。5。电缆布线与基础施工工艺设计5。1 电缆敷设本项目所有电缆敷设采纳桥架、铺管及穿线方式布线。主要布线有动力线和通信线缆。即充电桩至配电房动力电缆、充电机至监控机房通信线缆(也可以用无线方式)。5.2 技术要求（1）电缆通道应畅通，不可积水.金属部分的防腐层应完整。（2）电缆型号、电压、规格应符合设计要求。（3）电缆外观应无损伤、绝缘良好。（4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排电缆，减少电缆接头。(5）带电区域内敷设电缆，应有可靠的安全措施.（6）电缆各支持点间的距离应符合设计要...
