光伏发电防雷接地施工方案

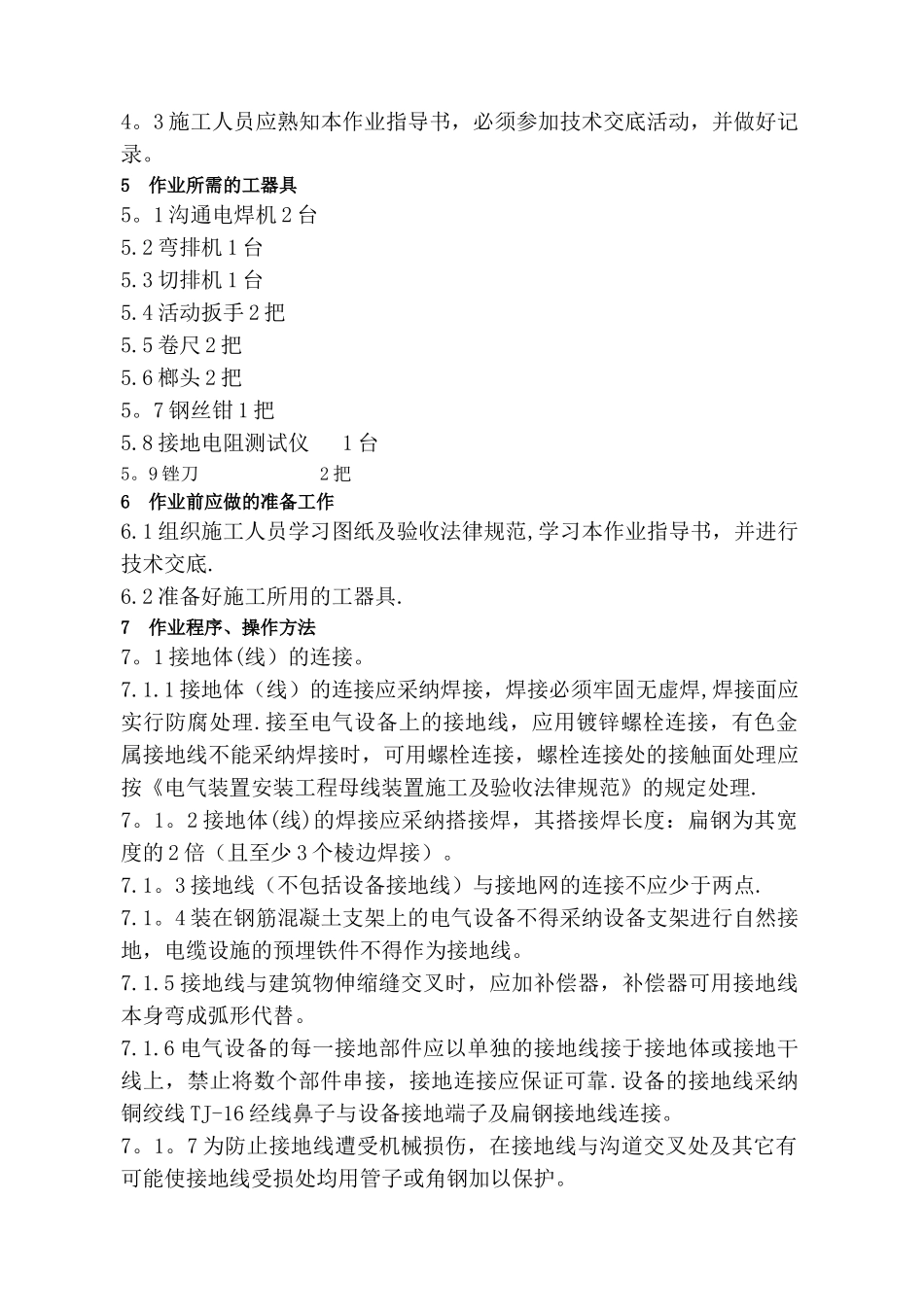

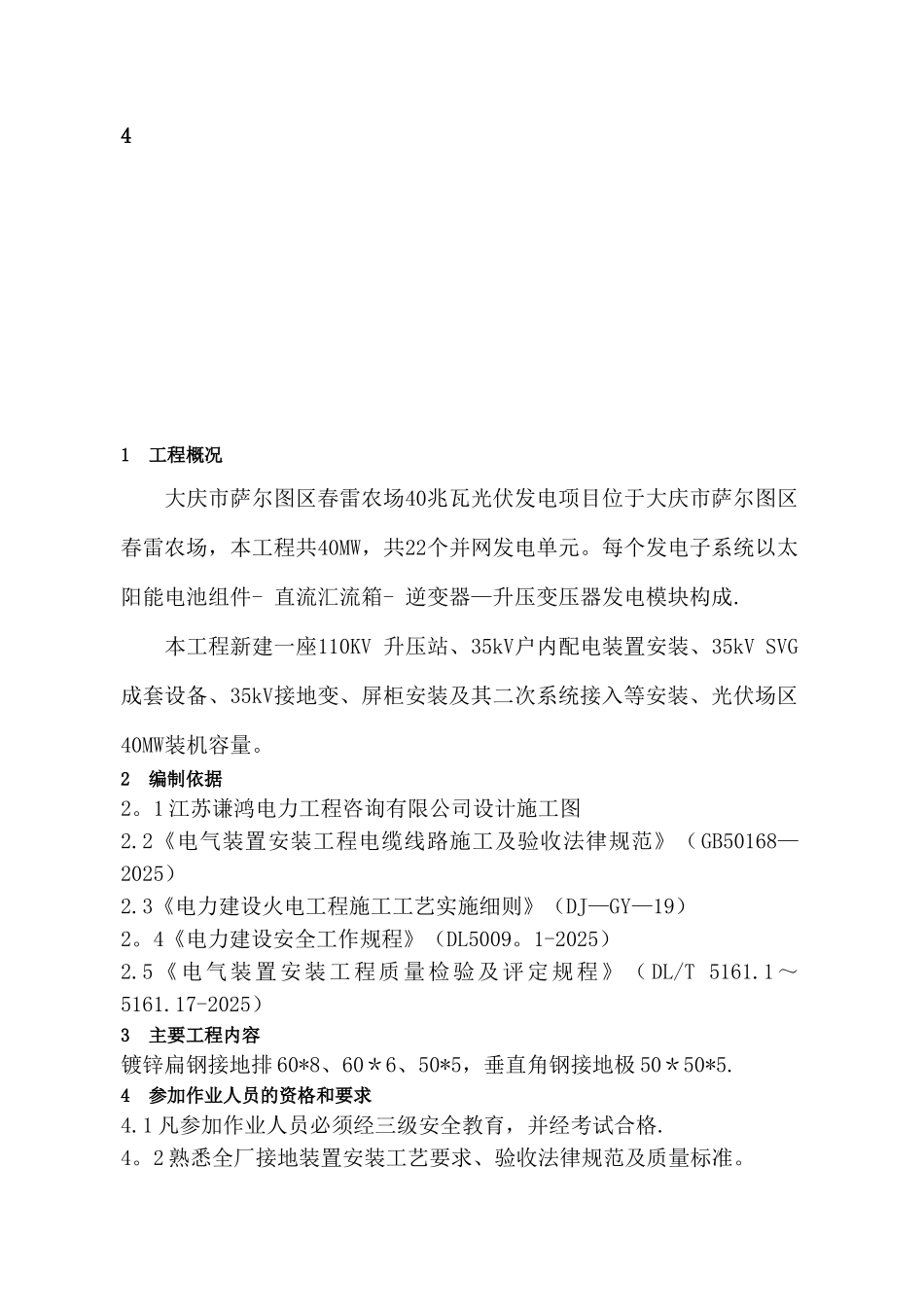

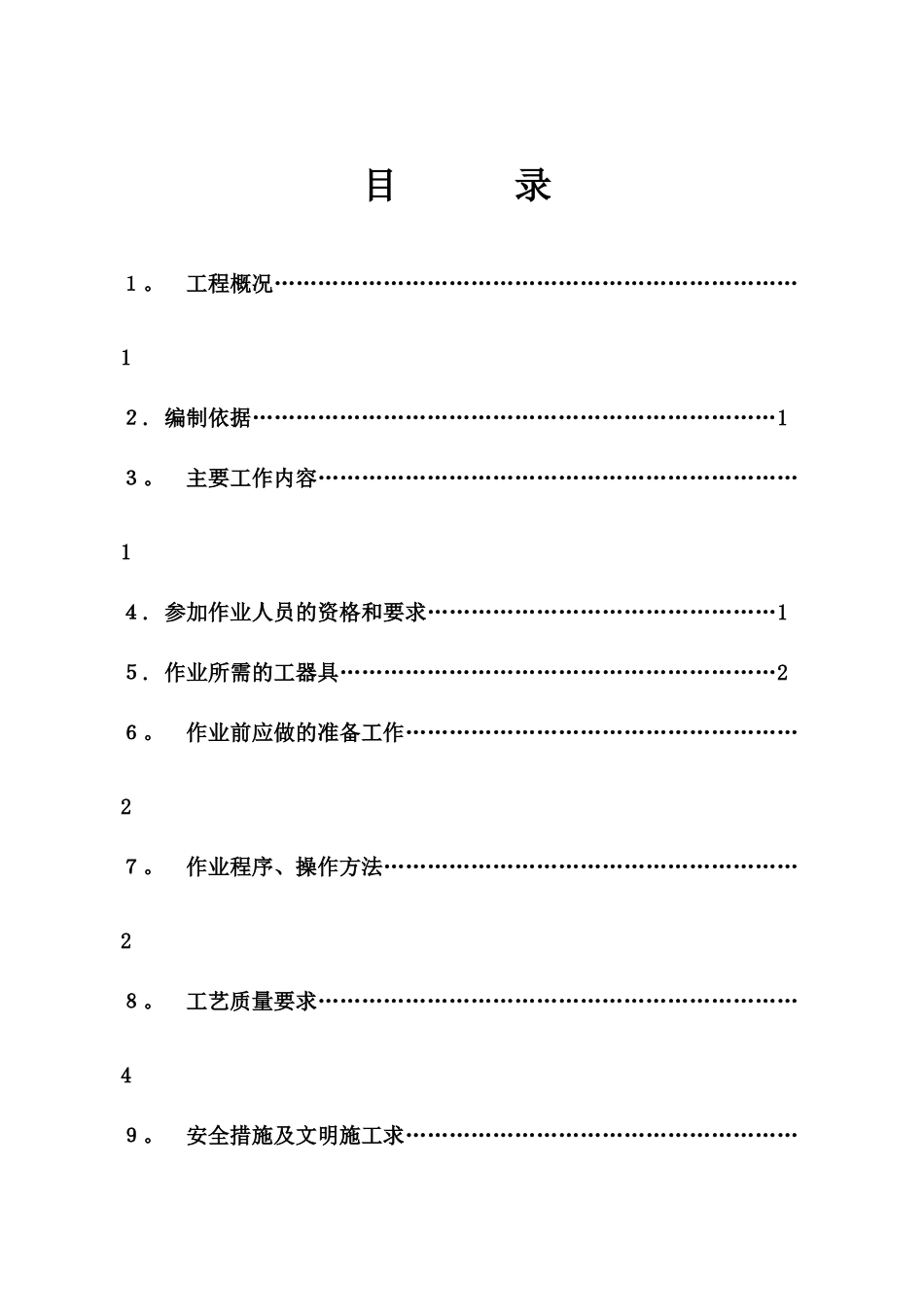

目 录１。 工程概况………………………………………………………………1２. 编制依据………………………………………………………………1３。 主要工作内容…………………………………………………………1４. 参加作业人员的资格和要求…………………………………………1５. 作业所需的工器具……………………………………………………2６。 作业前应做的准备工作………………………………………………2７。 作业程序、操作方法…………………………………………………2８。 工艺质量要求…………………………………………………………4９。 安全措施及文明施工求………………………………………………41 工程概况大庆市萨尔图区春雷农场40兆瓦光伏发电项目位于大庆市萨尔图区春雷农场，本工程共40MW，共22个并网发电单元。每个发电子系统以太阳能电池组件- 直流汇流箱- 逆变器—升压变压器发电模块构成.本工程新建一座110KV 升压站、35kV户内配电装置安装、35kV SVG成套设备、35kV接地变、屏柜安装及其二次系统接入等安装、光伏场区40MW装机容量。2 编制依据2。1 江苏谦鸿电力工程咨询有限公司设计施工图2.2《电气装置安装工程电缆线路施工及验收法律规范》（GB50168—2025）2.3《电力建设火电工程施工工艺实施细则》（DJ—GY—19）2。4《电力建设安全工作规程》（DL5009。1-2025）2.5《电气装置安装工程质量检验及评定规程》（ DL/T 5161.1～5161.17-2025）3 主要工程内容镀锌扁钢接地排 60*8、60＊6、50*5，垂直角钢接地极 50＊50*5.4 参加作业人员的资格和要求4.1 凡参加作业人员必须经三级安全教育，并经考试合格.4。2 熟悉全厂接地装置安装工艺要求、验收法律规范及质量标准。4。3 施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录。5 作业所需的工器具5。1 沟通电焊机 2 台5.2 弯排机 1 台5.3 切排机 1 台5.4 活动扳手 2 把5.5 卷尺 2 把5.6 榔头 2 把5。7 钢丝钳 1 把5.8 接地电阻测试仪 1 台5。9 锉刀 2 把6 作业前应做的准备工作6.1 组织施工人员学习图纸及验收法律规范,学习本作业指导书，并进行技术交底.6.2 准备好施工所用的工器具.7 作业程序、操作方法7。1 接地体(线）的连接。7.1.1 接地体（线）的连接应采纳焊接，焊接必须牢固无虚焊,焊接面应实行防腐处理.接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采纳焊接时，可用螺栓连接，...
