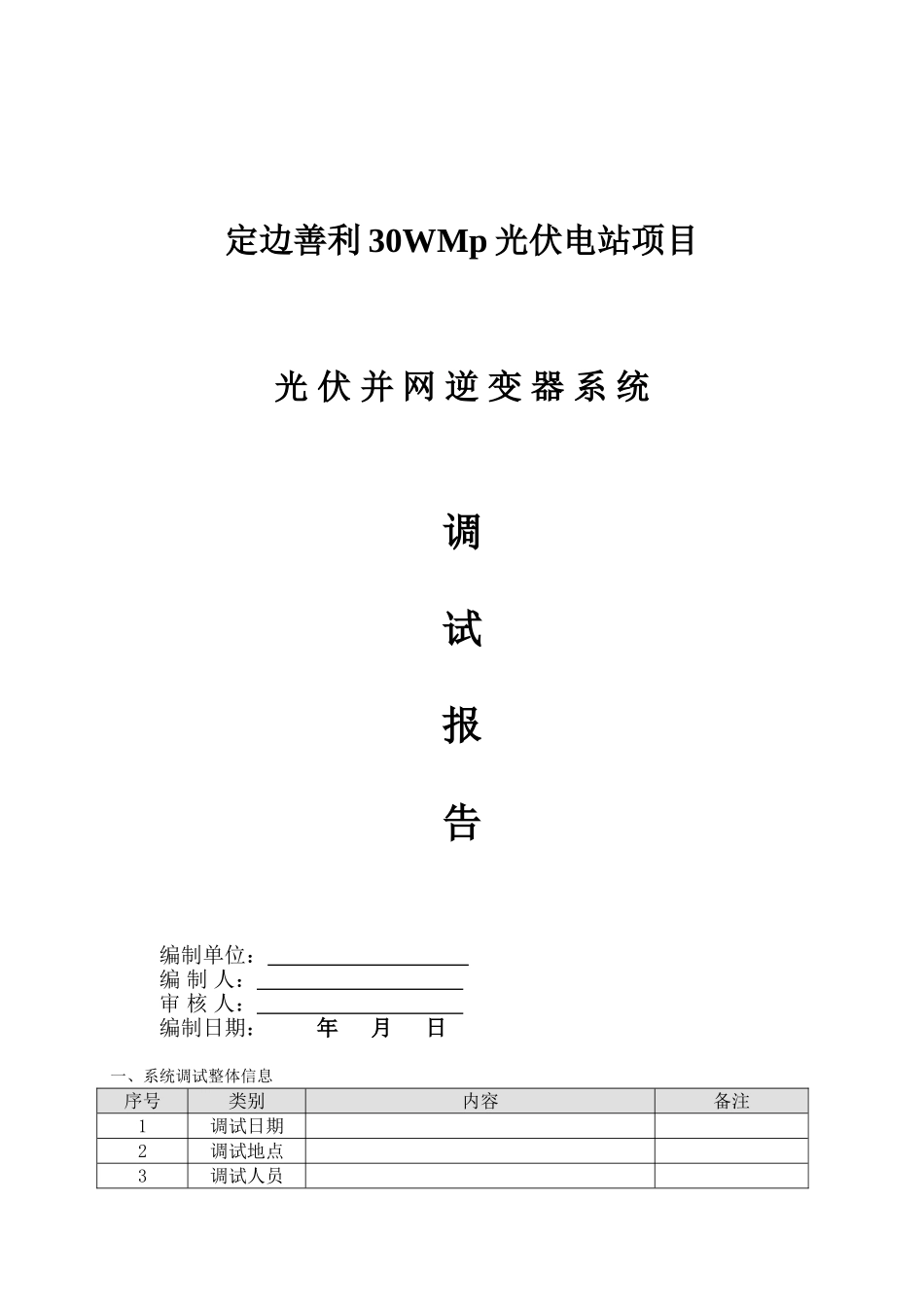

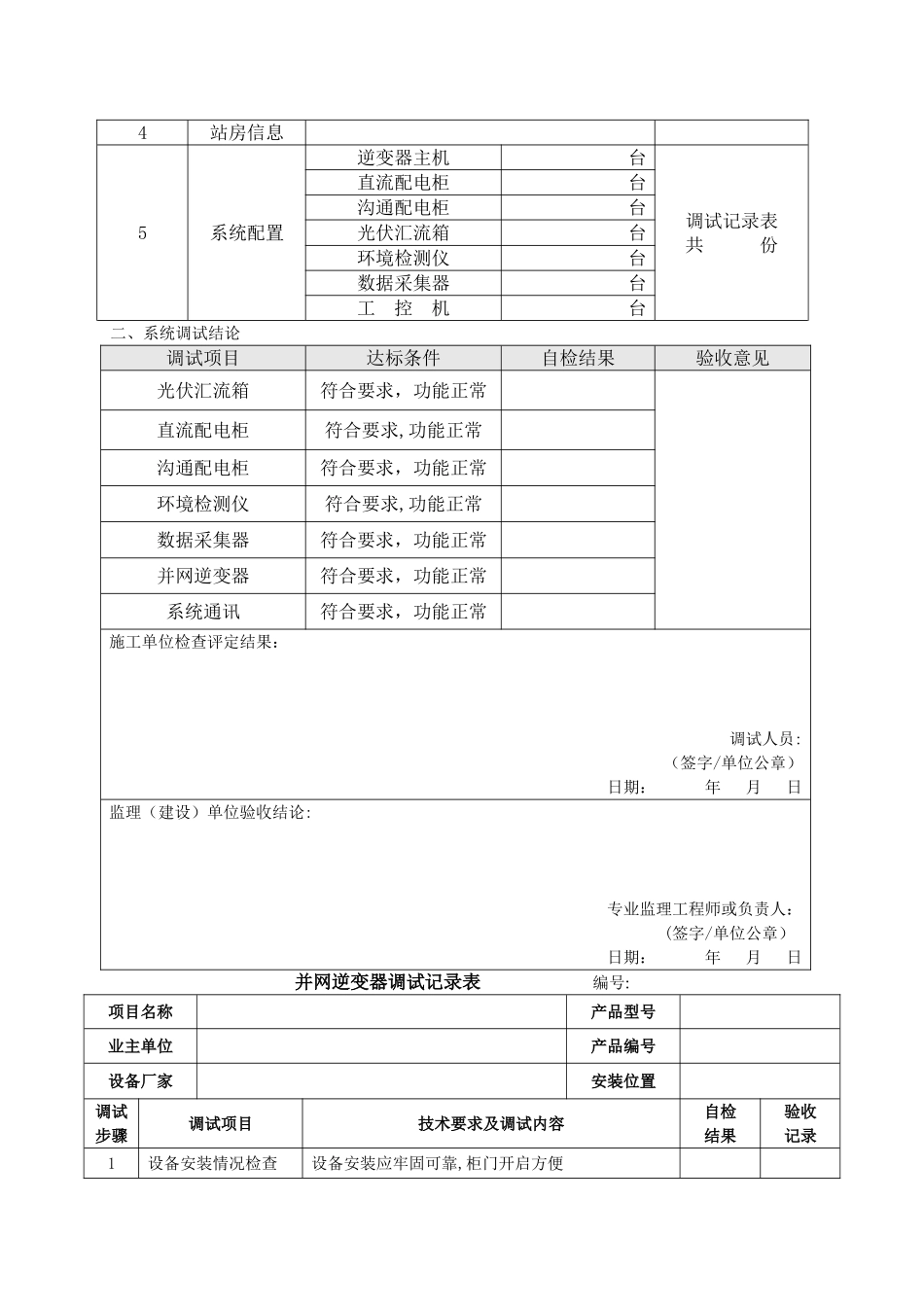

定边善利 30WMp 光伏电站项目光 伏 并 网 逆 变 器 系 统调试报 告 编制单位： 编 制 人： 审 核 人： 编制日期： 年 月 日一、系统调试整体信息序号类别内容 备注1调试日期2调试地点3调试人员4站房信息5系统配置逆变器主机台调试记录表共 份直流配电柜台沟通配电柜台光伏汇流箱台环境检测仪台数据采集器台工 控 机台二、系统调试结论调试项目达标条件自检结果验收意见光伏汇流箱符合要求，功能正常直流配电柜符合要求,功能正常沟通配电柜符合要求，功能正常环境检测仪符合要求,功能正常数据采集器符合要求，功能正常并网逆变器符合要求，功能正常系统通讯符合要求，功能正常施工单位检查评定结果： 调试人员: （签字/单位公章） 日期： 年 月 日 监理（建设）单位验收结论: 专业监理工程师或负责人： (签字/单位公章） 日期： 年 月 日 并网逆变器调试记录表 编号:项目名称产品型号业主单位产品编号 设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便 连接线情况检查连接线具有明确标识,接线牢固可靠，无松动 连接线绝缘阻值检查进线、出线对地阻值大于 10 兆欧，无碰壳现象 设备接地阻值检查接地电阻不应大于 10 欧（或符合设计要求）2逆变器运行参数正常运行时逆变器运行数据记录 L1—L2\N 电压VL1 电流AL2-L3\N 电压VL2 电流AL3—L1\N 电压VL3 电流 A电网频率HZ直流电压 V输出功率KW直流电流A 机内温度℃日发电量KWh总发电量 KWh CO2 减排Kg3逆变器LCD 显示液晶屏显示正常,字符清楚 时间校对 4逆变器启动、停机、待机试验电网正常时，直流电压大于启动电压，等待 1-5 分钟左右逆变器启动运行;当沟通侧功率小于 500W 连续 10 分钟机器待机；通过 LCD 上操作按键，执行启停机命令,逆变器能正常启停机 紧急停机测试触动紧急停机按钮,机器立即停止工作 防孤岛效应保护电网失电，逆变器应在 0.2 秒内停止输出 上位机通讯测试逆变器和上位机通讯流畅，无数据丢失 施工单位检查评定结果： 项目专业调试人员： (签字/公章）日期： 年 月 日监理（建设）单位验收结论：专业监理工程师：（签字/公章）日期： 年 月 日 光伏阵列汇流箱调试记录表 编号： 项目名称产品型号业主单位产品编号 设备厂家安装位置 调试步骤调试项目技术要求及调试内容自检结果验收记录1设备安装情况检查设备...
