光缆接续操作规范

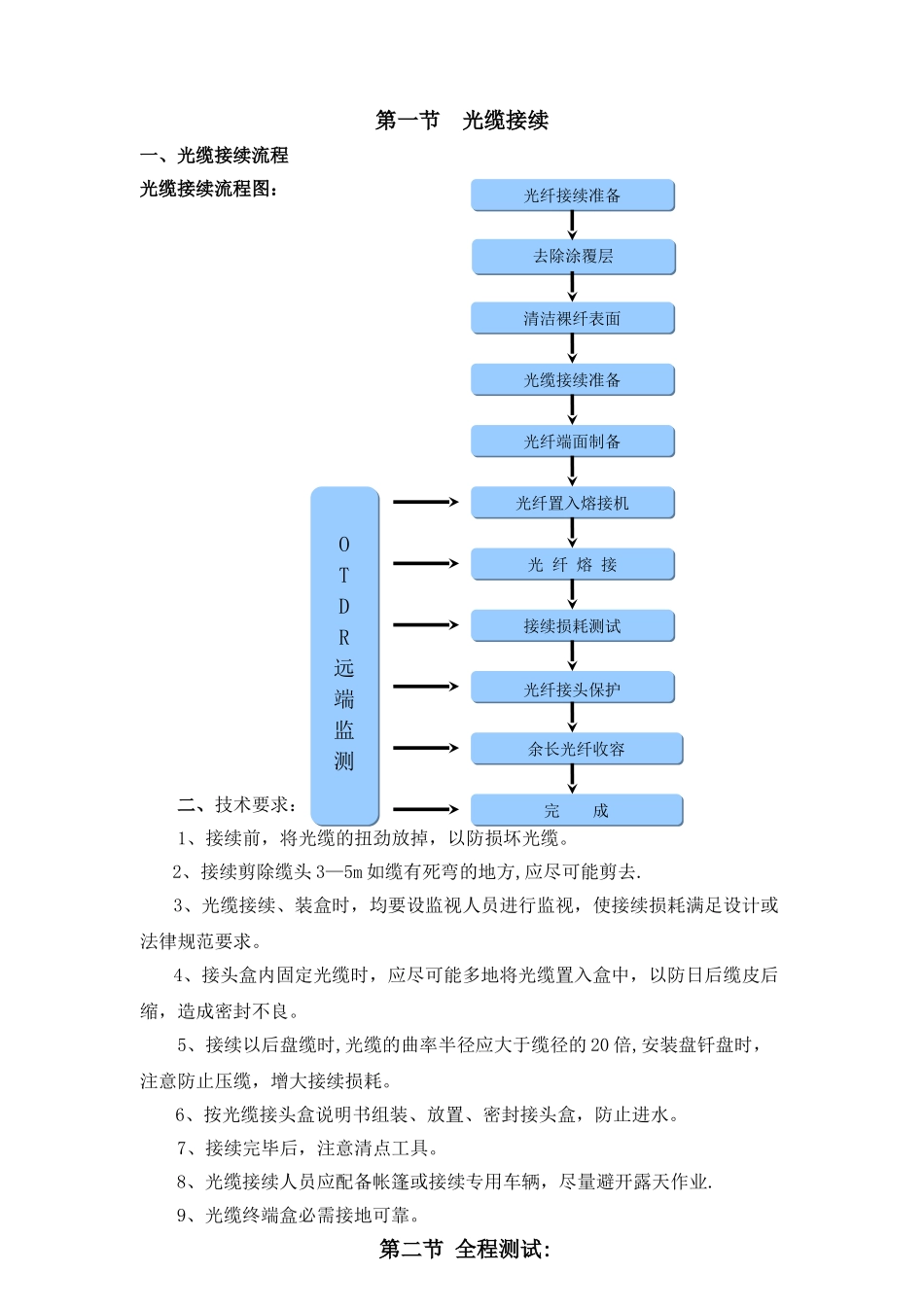

第一节 光缆接续一、光缆接续流程光缆接续流程图： 二、技术要求：1、接续前，将光缆的扭劲放掉，以防损坏光缆。2、接续剪除缆头 3—5m 如缆有死弯的地方,应尽可能剪去.3、光缆接续、装盒时，均要设监视人员进行监视，使接续损耗满足设计或法律规范要求。4、接头盒内固定光缆时，应尽可能多地将光缆置入盒中，以防日后缆皮后缩，造成密封不良。5、接续以后盘缆时,光缆的曲率半径应大于缆径的 20 倍,安装盘钎盘时，注意防止压缆，增大接续损耗。6、按光缆接头盒说明书组装、放置、密封接头盒，防止进水。7、接续完毕后，注意清点工具。8、光缆接续人员应配备帐篷或接续专用车辆，尽量避开露天作业.9、光缆终端盒必需接地可靠。第二节 全程测试:去除涂覆层去除涂覆层光纤接续准备光纤接续准备清洁裸纤表面清洁裸纤表面光缆接续准备光缆接续准备光纤端面制备光纤端面制备光纤置入熔接机光纤置入熔接机光 纤 熔 接光 纤 熔 接接续损耗测试接续损耗测试光纤接头保护光纤接头保护余长光纤收容余长光纤收容完 成完 成OTDR远端监测OTDR远端监测一、中继段衰减测试1、测试波段：测试 1310nm 和 1550nm 两个波段2、测试要求：a、观察全程曲线，应无异常――除始端和尾部外应无反射峰；除接头部位外，应无高损耗“台阶”；应可以看到曲线尾部的反射峰。b、中继段光纤线路总衰减测量应以双向测量地平均值为准.c、测量后存储测量曲线和记录。OTDR 折射率测试范围：1.4675/1.4681二、光纤通信优点：1。 通信容量大 2。 中继距离长 3。 保密性能好，抗干扰能力强4。 便于施工和维护 光纤的构造: 1。 纤芯 2. 包层 3。 涂层 光纤的工作波长：850nm 1310nm 1550nm 850nm（多模传输) 1310nm 1550nm(单模传输） 1310nm≤0.4dB／KM 0。3～0。4dB／KM 1550nm≤0.25dB／KM 0。15~0。25dB／KM 活动连接器（尾纤）衰耗:一般每个为 0.5dB三、现在常用的光缆分为几类？架空光缆、直埋式光缆、铠装光缆、海底光缆、阻燃光缆等等. 四、CCITT 法律规范了哪几种单模光纤？有何特点？四种：G。652 光纤、G.653 光纤，G。654 光纤和 G.655 光纤；G。652 光纤，即色散未移位单模光纤，又称 1310nm 性能最佳光纤;G.653 光纤，称为色散移位光纤或 1550nm 性能最佳光纤，零色散点移位到1550nm；G.654 光纤，称为截至波长移位的单模光纤,零色散点在 1310nm 附近，必须配备单纵模激光器才能消除色散影响，应用于需要很长再...
