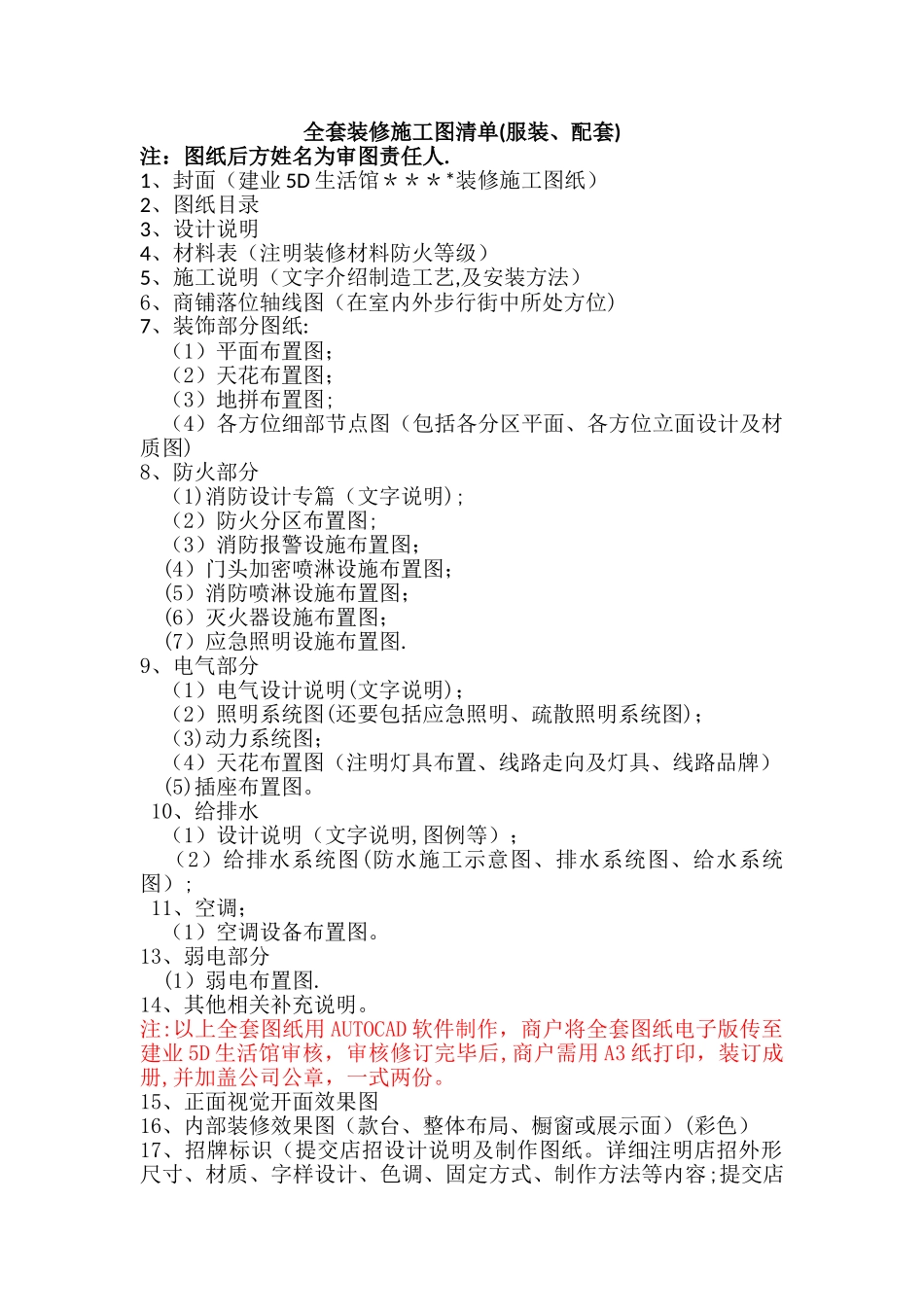

全套装修施工图清单(服装、配套)注：图纸后方姓名为审图责任人.1、封面（建业 5D 生活馆＊＊＊*装修施工图纸）2、图纸目录3、设计说明4、材料表（注明装修材料防火等级）5、施工说明（文字介绍制造工艺,及安装方法）6、商铺落位轴线图（在室内外步行街中所处方位)7、装饰部分图纸:（1）平面布置图；（2）天花布置图；（3）地拼布置图;（4）各方位细部节点图（包括各分区平面、各方位立面设计及材质图)8、防火部分 （1)消防设计专篇（文字说明); （2）防火分区布置图; （3）消防报警设施布置图； (4）门头加密喷淋设施布置图； (5）消防喷淋设施布置图； (6）灭火器设施布置图； (7）应急照明设施布置图.9、电气部分 （1）电气设计说明(文字说明)； （2）照明系统图(还要包括应急照明、疏散照明系统图)； （3)动力系统图； （4）天花布置图（注明灯具布置、线路走向及灯具、线路品牌） (5)插座布置图。 10、给排水 （1）设计说明（文字说明,图例等）； （2）给排水系统图(防水施工示意图、排水系统图、给水系统图）;11、空调； （1）空调设备布置图。13、弱电部分 (1）弱电布置图.14、其他相关补充说明。注:以上全套图纸用 AUTOCAD 软件制作，商户将全套图纸电子版传至建业 5D 生活馆审核，审核修订完毕后,商户需用 A3 纸打印，装订成册,并加盖公司公章，一式两份。15、正面视觉开面效果图16、内部装修效果图（款台、整体布局、橱窗或展示面）(彩色）17、招牌标识（提交店招设计说明及制作图纸。详细注明店招外形尺寸、材质、字样设计、色调、固定方式、制作方法等内容;提交店招设计效果图纸）
