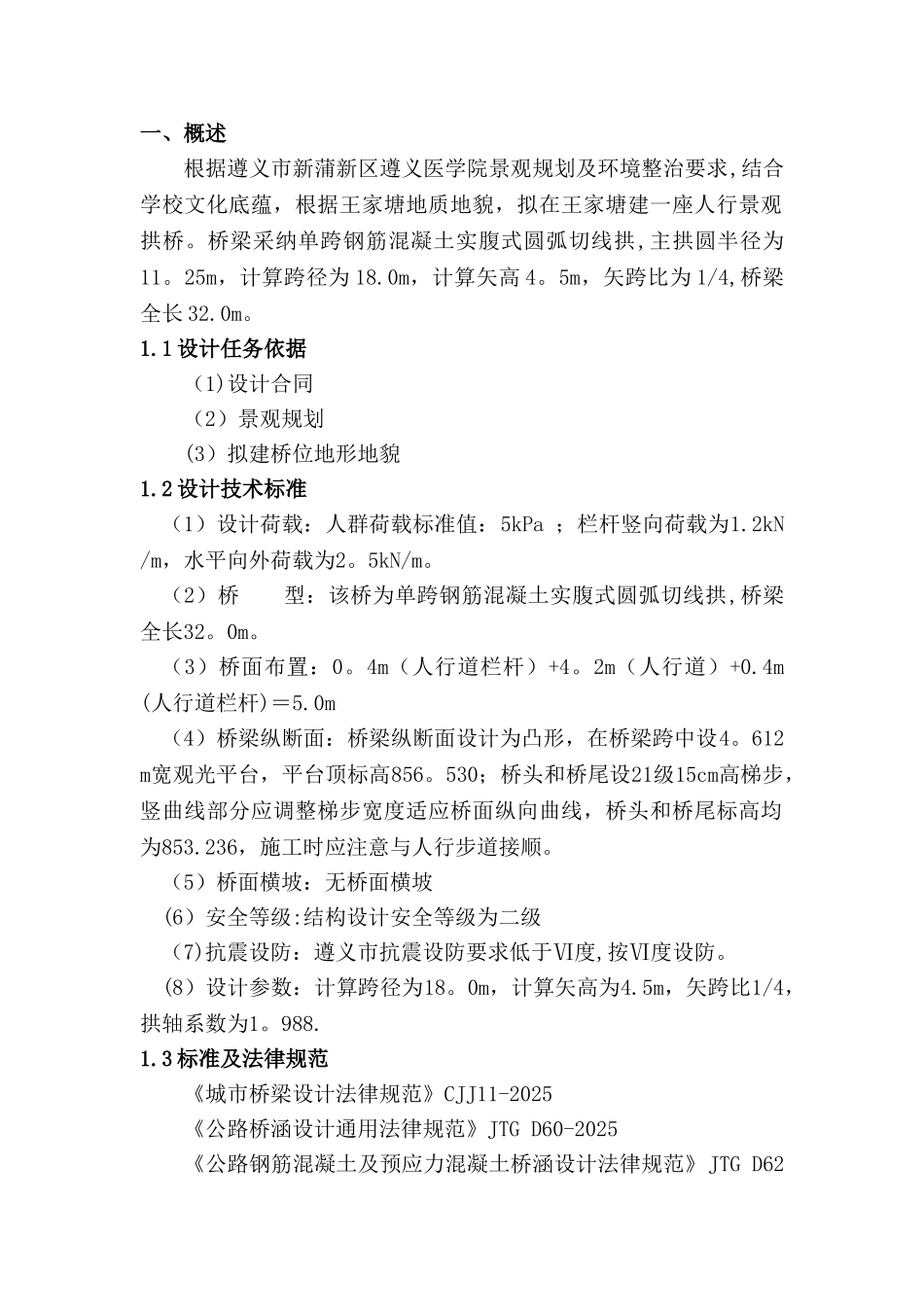

一、概述根据遵义市新蒲新区遵义医学院景观规划及环境整治要求,结合学校文化底蕴，根据王家塘地质地貌，拟在王家塘建一座人行景观拱桥。桥梁采纳单跨钢筋混凝土实腹式圆弧切线拱,主拱圆半径为11。25m，计算跨径为 18.0m，计算矢高 4。5m，矢跨比为 1/4,桥梁全长 32.0m。1.1 设计任务依据（1)设计合同（2）景观规划(3）拟建桥位地形地貌1.2 设计技术标准（1）设计荷载：人群荷载标准值：5kPa ；栏杆竖向荷载为1.2kN/m，水平向外荷载为2。5kN/m。（2）桥 型：该桥为单跨钢筋混凝土实腹式圆弧切线拱,桥梁全长32。0m。（3）桥面布置：0。4m（人行道栏杆）+4。2m（人行道）+0.4m(人行道栏杆)＝5.0m （4）桥梁纵断面：桥梁纵断面设计为凸形，在桥梁跨中设4。612m宽观光平台，平台顶标高856。530；桥头和桥尾设21级15cm高梯步，竖曲线部分应调整梯步宽度适应桥面纵向曲线，桥头和桥尾标高均为853.236，施工时应注意与人行步道接顺。（5）桥面横坡：无桥面横坡 (6）安全等级:结构设计安全等级为二级 （7)抗震设防：遵义市抗震设防要求低于Ⅵ度,按Ⅵ度设防。(8）设计参数：计算跨径为18。0m，计算矢高为4.5m，矢跨比1/4，拱轴系数为1。988.1.3 标准及法律规范《城市桥梁设计法律规范》CJJ11-2025《公路桥涵设计通用法律规范》JTG D60-2025《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》JTG D62—2025《公路桥涵地基与基础设计法律规范》JTG D63—2025《城市桥梁抗震设计法律规范》CJJ 166-2025《公路水泥混凝土路面设计法律规范》JTG D40—2025《公交通安全设施设计法律规范》JTG D81—2025《公路桥涵施工技术法律规范》JTG/T F50—2025《公路圬工桥涵设计法律规范》JTG D61-2025《城市桥梁工程施工与质量验收法律规范》CJJ 2—2025二、设计要点2.1 上部构造(1）拱圈：拱圈为圆弧切线拱，拱圈截面形心线半径为11。25m，所对应圆心角为106.3度.拱圈高70cm，两侧外镶青石作永久装饰，青石具体构造见相关设计图纸。(2）拱上建筑：拱上侧墙为50cmC30钢筋混凝土，外镶青石，填料为C25片石混凝土。 （3）桥面系构成及其它附属设施 桥面平台及梯步铺装均采纳3cmM7.5砂浆+5cm厚青石铺装；桥梁栏杆采纳装配式青石栏杆，其具体构造见相关设计图纸。2.2 下部构造两桥台均为重力式 U 型桥台。基础为明挖扩大基础，地基承载力不小于 1。0MPa，具体见设计图纸。拱座采纳 C30 钢筋混凝土。三、主要材料3.1 混凝土主拱圈采纳 C30 防水...
