公益广告牌施工组织方案

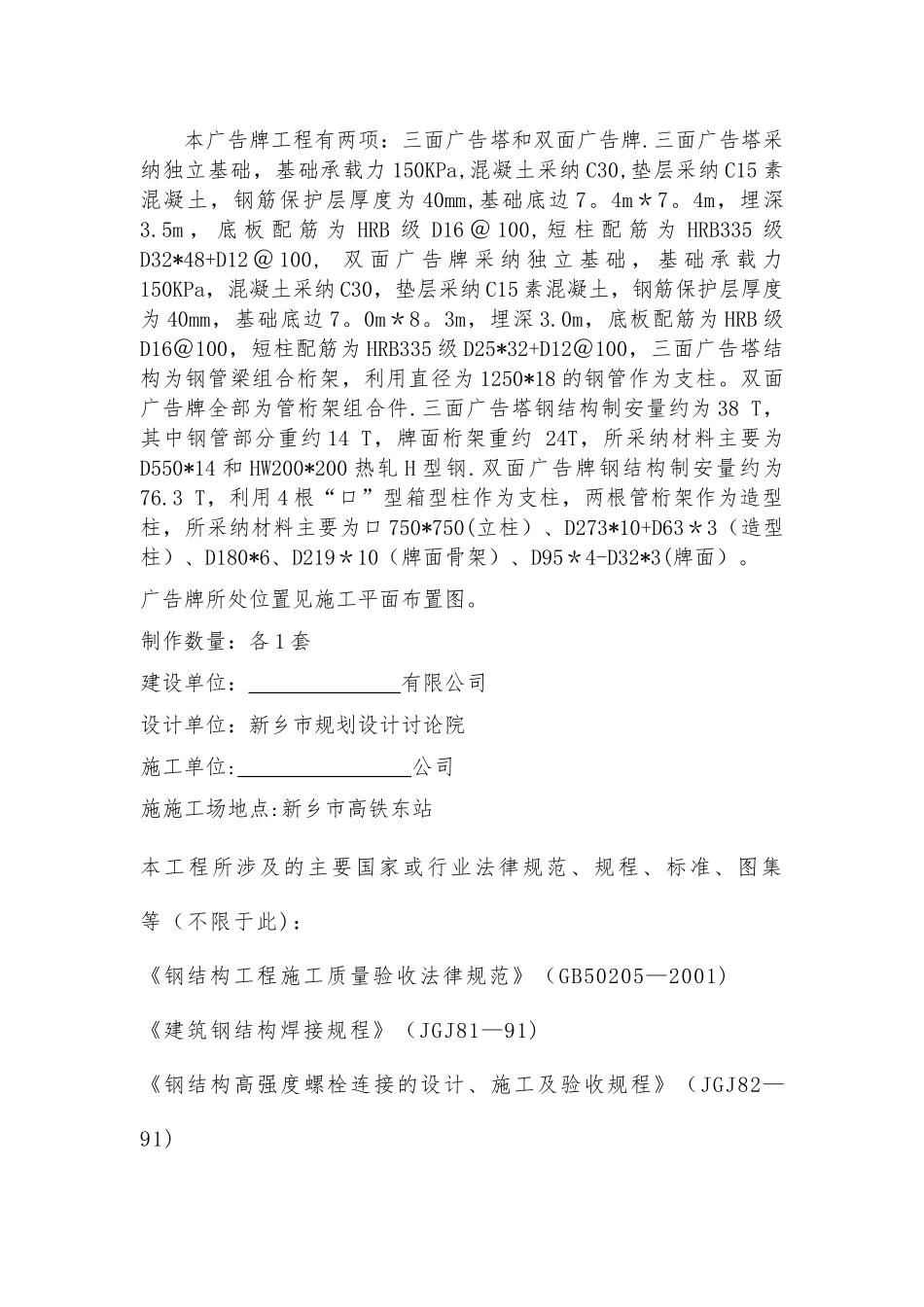

新乡高铁东站公益广告牌、广告塔技术标审批： 审核： 编制: 有限公司 年 月 日（一)安 装 施 工 方 案一，概述本广告牌工程有两项：三面广告塔和双面广告牌.三面广告塔采纳独立基础，基础承载力 150KPa,混凝土采纳 C30,垫层采纳 C15 素混凝土，钢筋保护层厚度为 40mm,基础底边 7。4m＊7。4m，埋深3.5m ， 底 板 配 筋 为 HRB 级 D16 ＠ 100, 短 柱 配 筋 为 HRB335 级D32*48+D12 ＠ 100, 双 面 广 告 牌 采 纳 独 立 基 础 ， 基 础 承 载 力150KPa，混凝土采纳 C30，垫层采纳 C15 素混凝土，钢筋保护层厚度为 40mm，基础底边 7。0m＊8。3m，埋深 3.0m，底板配筋为 HRB 级D16＠100，短柱配筋为 HRB335 级 D25*32+D12＠100，三面广告塔结构为钢管梁组合桁架，利用直径为 1250*18 的钢管作为支柱。双面广告牌全部为管桁架组合件.三面广告塔钢结构制安量约为 38 T，其中钢管部分重约 14 T，牌面桁架重约 24T，所采纳材料主要为D550*14 和 HW200*200 热轧 H 型钢.双面广告牌钢结构制安量约为 76.3 T，利用 4 根“口”型箱型柱作为支柱，两根管桁架作为造型柱，所采纳材料主要为口 750*750(立柱）、D273*10+D63＊3（造型柱）、D180*6、D219＊10（牌面骨架）、D95＊4-D32*3(牌面）。广告牌所处位置见施工平面布置图。制作数量：各 1 套建设单位： 有限公司设计单位：新乡市规划设计讨论院施工单位: 公司施施工场地点:新乡市高铁东站本工程所涉及的主要国家或行业法律规范、规程、标准、图集等（不限于此)：《钢结构工程施工质量验收法律规范》（GB50205—2001)《建筑钢结构焊接规程》（JGJ81—91)《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82—91)《钢结构制作工艺规程》（DBJ08-216-95）《冷弯薄壁型钢结构技术法律规范》（GBJ18-87）《压型金属板设计施工规程》（YBJ216—88)二、基础施工：1 施工工艺顺序1）、放线2)、基坑开挖 3）、运土 4）、降水 5)、基坑围护 6）、临边防护 7）、地基处理 8）、基底处理9）、垫层混凝土施工 10）、放线 11）、轴线验收 12）、钢筋绑扎 13）、验收 14)、支设模板15）、验收 16）、浇筑混凝土 17）、养护18）、回填2、挖坑槽前期准备工作： 1)由甲方做好现场的“三通一平"及绿化物移植工作； 2）收集已有地下管网位置资料，避开对其产生破坏；3）乙方工人及机具进入施工场地会同甲方制订作业区...
