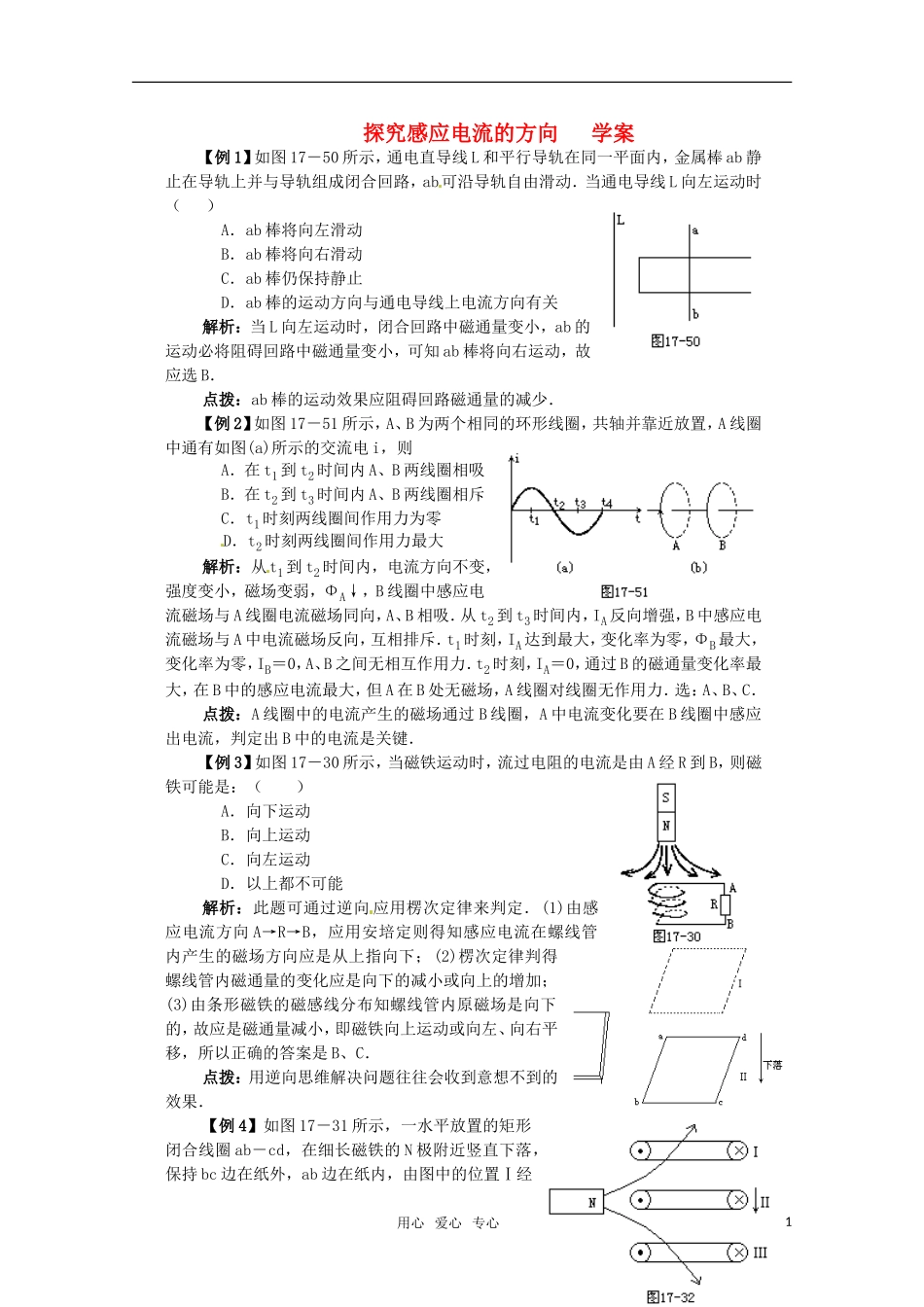

探究感应电流的方向 学案【例 1】如图 17－50 所示，通电直导线 L 和平行导轨在同一平面内，金属棒 ab 静止在导轨上并与导轨组成闭合回路，ab可沿导轨自由滑动．当通电导线 L 向左运动时（ ）A．ab 棒将向左滑动B．ab 棒将向右滑动C．ab 棒仍保持静止D．ab 棒的运动方向与通电导线上电流方向有关解析：当 L 向左运动时，闭合回路中磁通量变小，ab 的运动必将阻碍回路中磁通量变小，可知 ab 棒将向右运动，故应选 B．点拨：ab 棒的运动效果应阻碍回路磁通量的减少．【例 2】如图 17－51 所示，A、B 为两个相同的环形线圈，共轴并靠近放置，A 线圈中通有如图(a)所示的交流电 i，则A．在 t1 到 t2 时间内 A、B 两线圈相吸B．在 t2 到 t3 时间内 A、B 两线圈相斥C．t1 时刻两线圈间作用力为零D．t2 时刻两线圈间作用力最大解析：从t1 到 t2 时间内，电流方向不变，强度变小，磁场变弱，ΦA↓，B 线圈中感应电流磁场与 A 线圈电流磁场同向，A、B 相吸．从 t2 到 t3 时间内，IA 反向增强，B 中感应电流磁场与 A 中电流磁场反向，互相排斥．t1 时刻，IA 达到最大，变化率为零，ΦB 最大，变化率为零，IB＝0，A、B 之间无相互作用力．t2 时刻，IA＝0，通过 B 的磁通量变化率最大，在 B 中的感应电流最大，但 A 在 B 处无磁场，A 线圈对线圈无作用力．选：A、B、C．点拨：A 线圈中的电流产生的磁场通过 B 线圈，A 中电流变化要在 B 线圈中感应出电流，判定出 B 中的电流是关键．【例 3】如图 17－30 所示，当磁铁运动时，流过电阻的电流是由 A 经 R 到 B，则磁铁可能是：（ ）A．向下运动B．向上运动C．向左运动D．以上都不可能解析：此题可通过逆向 应用楞次定律来判定．(1)由感应电流方向 A→R→B，应用安培定则得知感应电流在螺线管内产生的磁场方向应是从上指向下；(2)楞次定律判得螺线管内磁通量的变化应是向下的减小或向上的增加；(3)由条形磁铁的磁感线分布知螺线管内原磁场是向下的，故应是磁通量减小，即磁铁向上运动或向左、向右平移，所以正确的答案是 B、C．点拨：用逆向思维解决问题往往会收到意想不到的效果．【例 4】如图 17－31 所示，一水平放置的矩形闭合线圈 ab－cd，在细长磁铁的 N 极附近竖直下落，保持 bc 边在纸外，ab 边在纸内，由图中的位置Ⅰ经用心 爱心 专心1过位置Ⅱ经过位置Ⅲ，位置Ⅰ和位置Ⅲ都很靠近Ⅱ，在这个过程...
