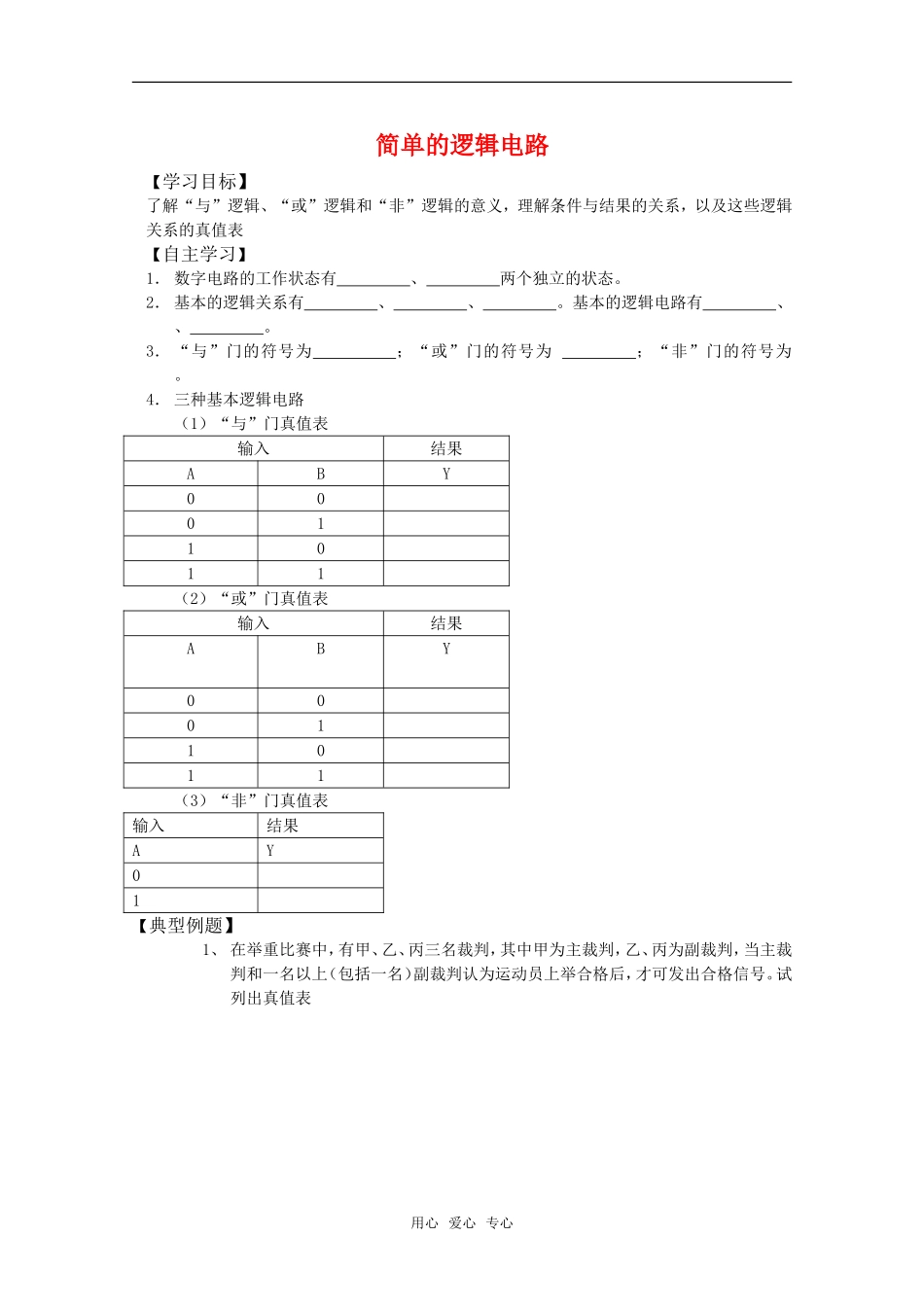

简单的逻辑电路【学习目标】了解“与”逻辑、“或”逻辑和“非”逻辑的意义，理解条件与结果的关系，以及这些逻辑关系的真值表【自主学习】1． 数字电路的工作状态有 、 两个独立的状态
2． 基本的逻辑关系有 、 、
基本的逻辑电路有 、 、
3． “与”门的符号为 ；“或”门的符号为 ；“非”门的符号为
4． 三种基本逻辑电路（1）“与”门真值表输入结果ABY00011011（2）“或”门真值表输入结果ABY00011011（3）“非”门真值表输入结果AY01【典型例题】1、 在举重比赛中，有甲、乙、丙三名裁判，其中甲为主裁判，乙、丙为副裁判，当主裁判和一名以上（包括一名）副裁判认为运动员上举合格后，才可发出合格信号

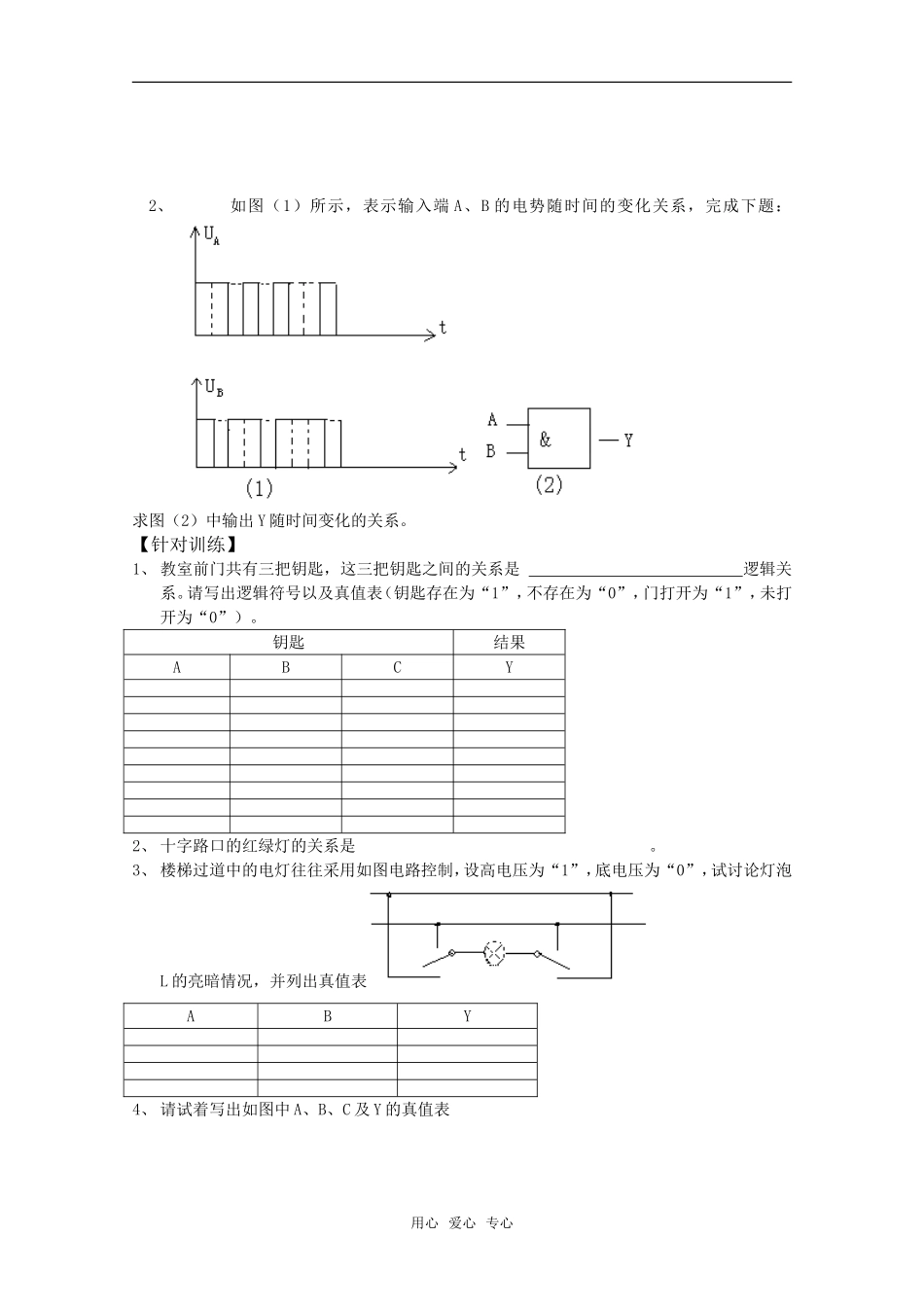

试列出真值表用心 爱心 专心2、如图（1）所示，表示输入端 A、B 的电势随时间的变化关系，完成下题： 求图（2）中输出 Y 随时间变化的关系
【针对训练】1、 教室前门共有三把钥匙，这三把钥匙之间的关系是 逻辑关系
请写出逻辑符号以及真值表（钥匙存在为“1”，不存在为“0”，门打开为“1”，未打开为“0”）
钥匙结果ABCY2、 十字路口的红绿灯的关系是

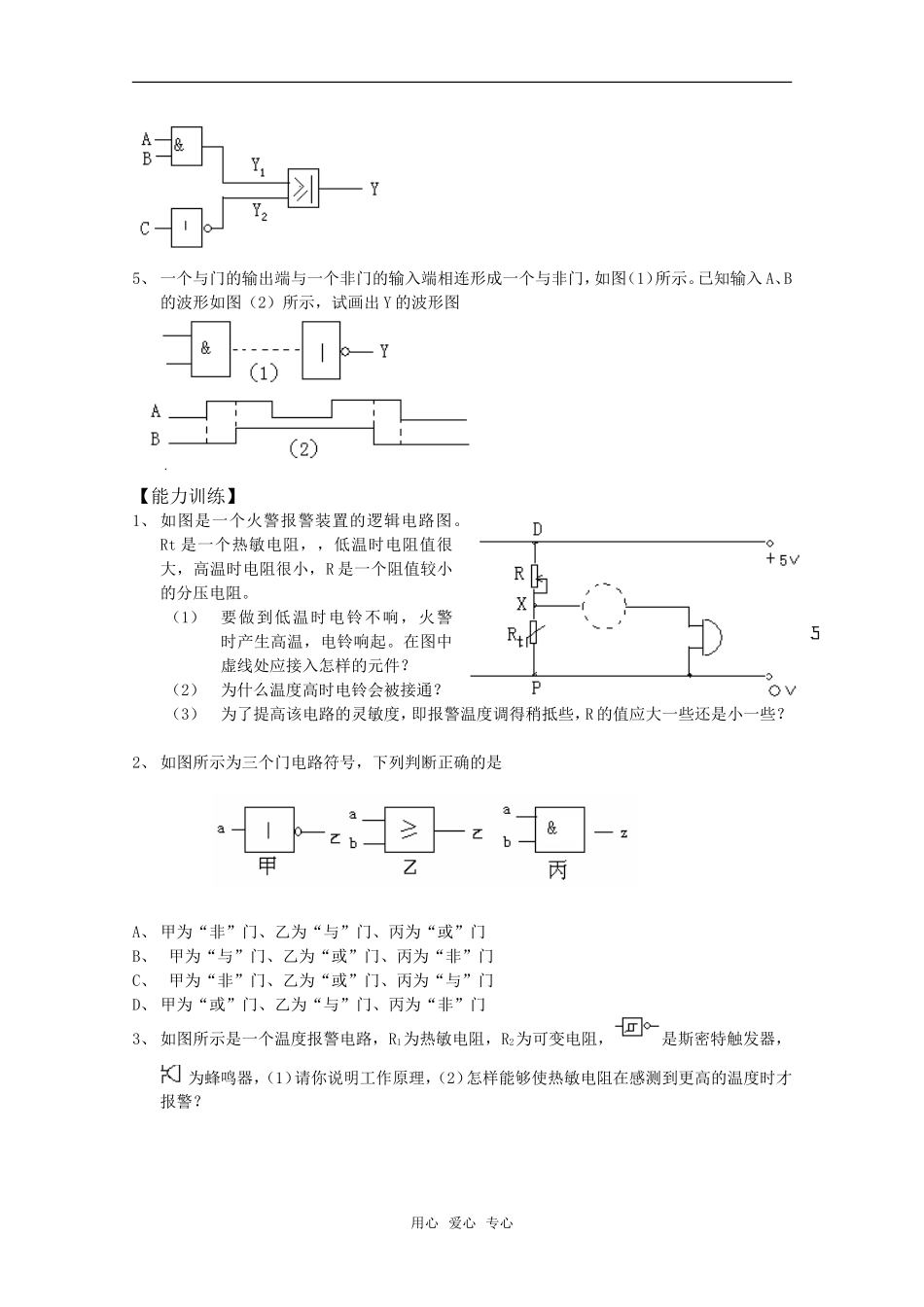

3、 楼梯过道中的电灯往往采用如图电路控制，设高电压为“1”，底电压为“0”，试讨论灯泡L 的亮暗情况，并列出真值表ABY4、 请试着写出如图中 A、B、C 及 Y 的真值表用心 爱心 专心5、 一个与门的输出端与一个非门的输入端相连形成一个与非门，如图（1）所示
已知输入 A、B的波形如图（2）所示，试画出 Y 的波形图【能力训练】1、 如图是一个火警报警装置的逻辑电路图
Rt 是一个热敏电阻，，低温时电阻值很大，高温时电阻很小，R 是一个阻值较小的分压电阻
（1）要做到低温时电铃不响，火警时产生高温，电铃响起
在图中虚线处应接入怎样的元件
（2）为什么温度高时电铃会被接通
（3）为了提高该电路的灵敏度
