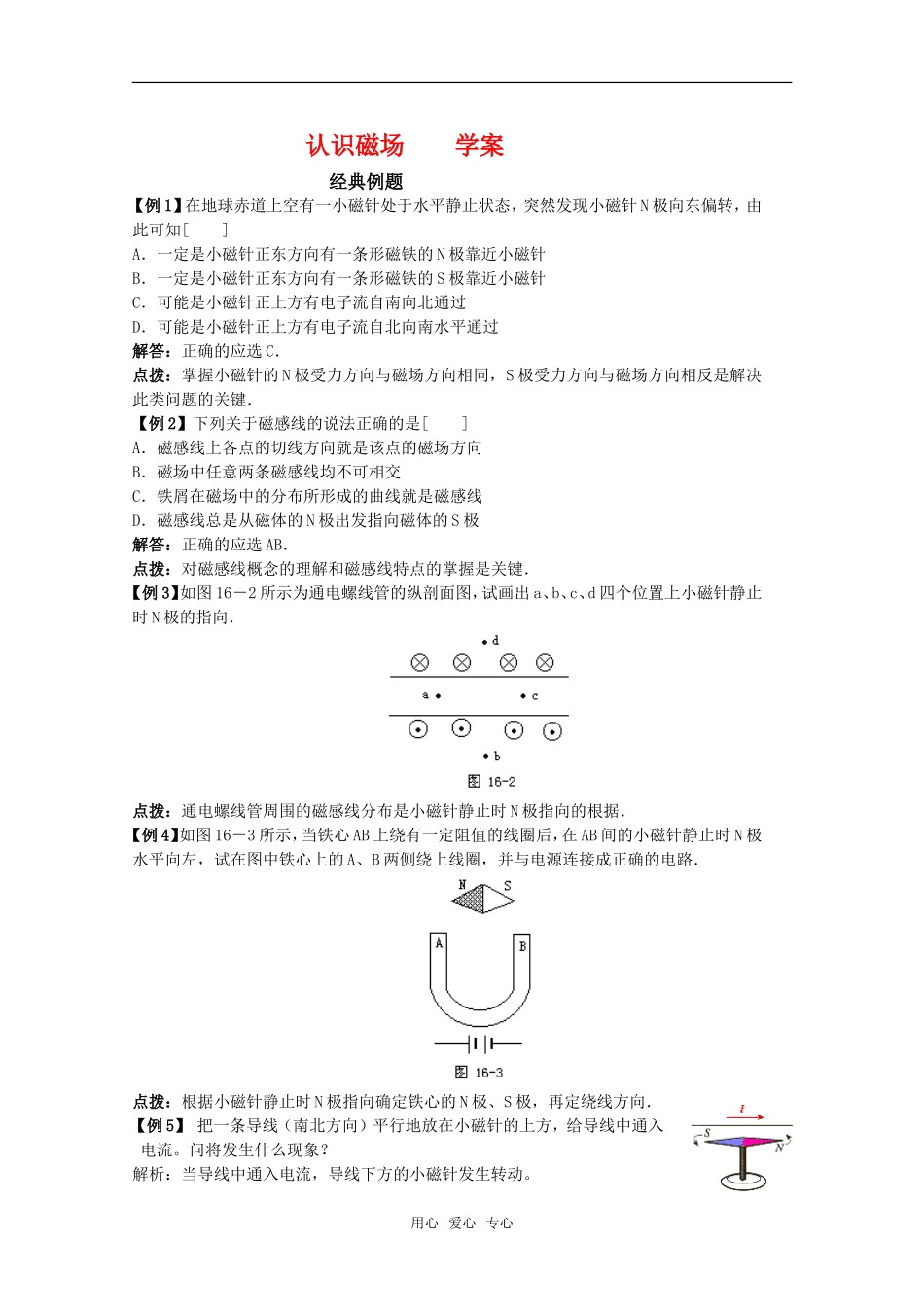

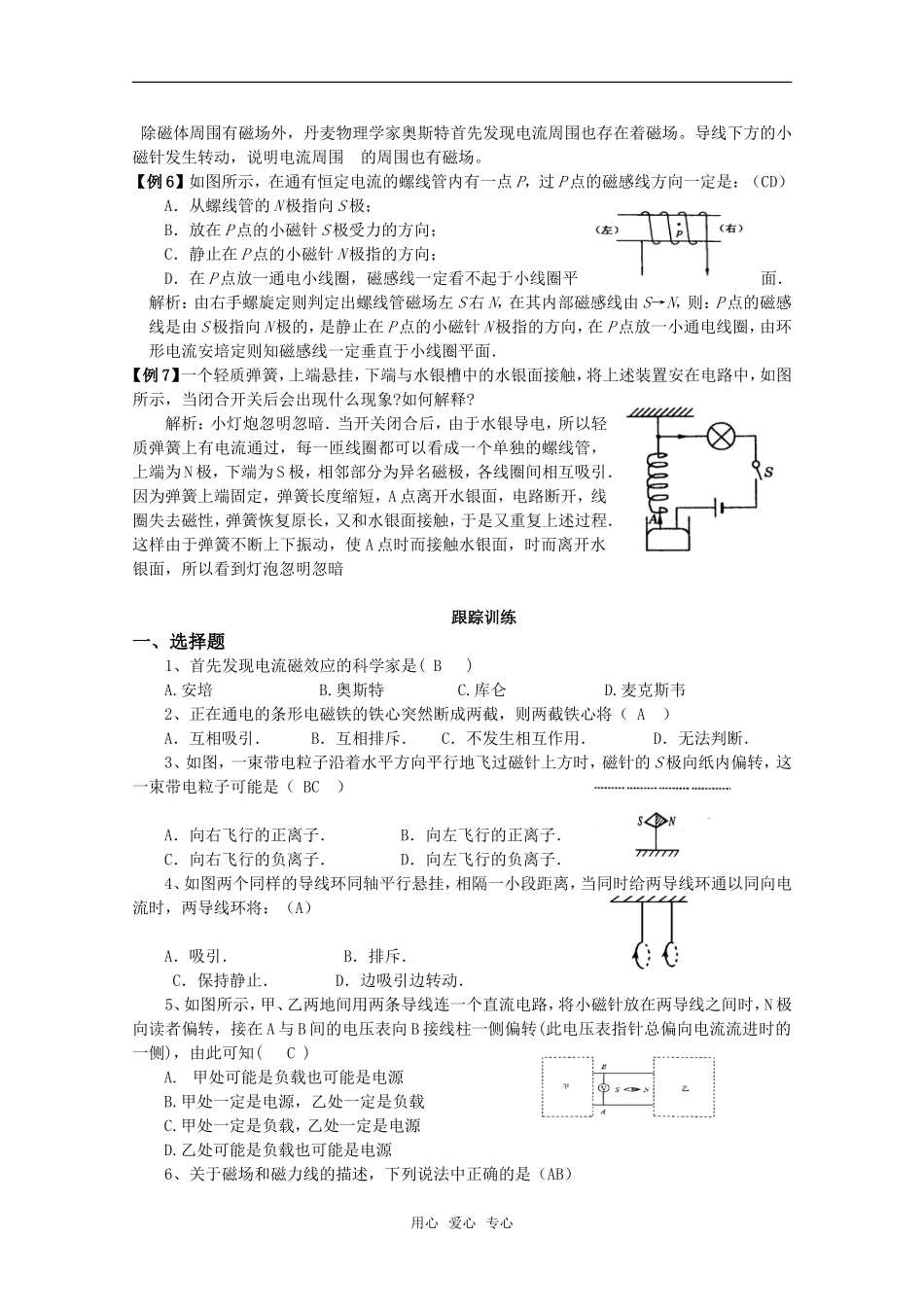

认识磁场 学案 经典例题【例 1】在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针 N 极向东偏转，由此可知[ ]A．一定是小磁针正东方向有一条形磁铁的 N 极靠近小磁针B．一定是小磁针正东方向有一条形磁铁的 S 极靠近小磁针C．可能是小磁针正上方有电子流自南向北通过D．可能是小磁针正上方有电子流自北向南水平通过解答：正确的应选 C．点拨：掌握小磁针的 N 极受力方向与磁场方向相同，S 极受力方向与磁场方向相反是解决此类问题的关键．【例 2】下列关于磁感线的说法正确的是[ ]A．磁感线上各点的切线方向就是该点的磁场方向B．磁场中任意两条磁感线均不可相交C．铁屑在磁场中的分布所形成的曲线就是磁感线D．磁感线总是从磁体的 N 极出发指向磁体的 S 极解答：正确的应选 AB．点拨：对磁感线概念的理解和磁感线特点的掌握是关键．【例 3】如图 16－2 所示为通电螺线管的纵剖面图，试画出 a、b、c、d 四个位置上小磁针静止时 N 极的指向．点拨：通电螺线管周围的磁感线分布是小磁针静止时 N 极指向的根据．【例 4】如图 16－3 所示，当铁心 AB 上绕有一定阻值的线圈后，在 AB 间的小磁针静止时 N 极水平向左，试在图中铁心上的 A、B 两侧绕上线圈，并与电源连接成正确的电路．点拨：根据小磁针静止时 N 极指向确定铁心的 N 极、S 极，再定绕线方向．【例 5】 把一条导线（南北方向）平行地放在小磁针的上方，给导线中通入电流。问将发生什么现象？解析：当导线中通入电流，导线下方的小磁针发生转动。用心 爱心 专心 除磁体周围有磁场外，丹麦物理学家奥斯特首先发现电流周围也存在着磁场。导线下方的小磁针发生转动，说明电流周围 的周围也有磁场。 【例 6】如图所示，在通有恒定电流的螺线管内有一点 P，过 P 点的磁感线方向一定是：（CD）A．从螺线管的 N 极指向 S 极；B．放在 P 点的小磁针 S 极受力的方向；C．静止在 P 点的小磁针 N 极指的方向；D．在 P 点放一通电小线圈，磁感线一定看不起于小线圈平面．解析：由右手螺旋定则判定出螺线管磁场左 S 右 N，在其内部磁感线由 S→N，则：P 点的磁感线是由 S 极指向 N 极的，是静止在 P 点的小磁针 N 极指的方向，在 P 点放一小通电线圈，由环形电流安培定则知磁感线一定垂直于小线圈平面．【例 7】一个轻质弹簧，上端悬挂，下端与水银槽中的水银面接触，将上述装置安在电路中，如图所示...
