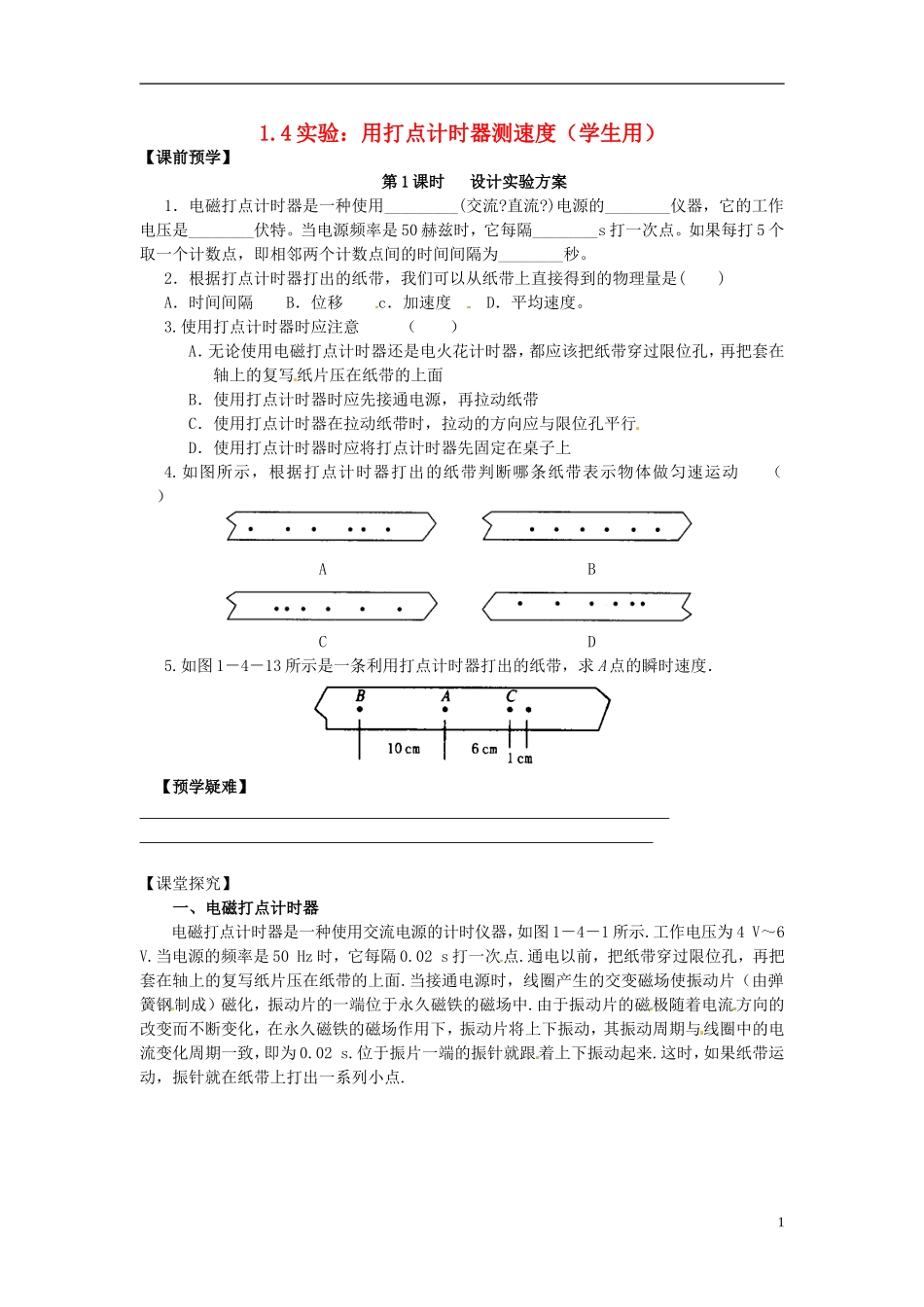

1.4 实验：用打点计时器测速度（学生用）【课前预学】第 1 课时 设计实验方案1．电磁打点计时器是一种使用_________(交流?直流?)电源的________仪器，它的工作电压是________伏特。当电源频率是 50 赫兹时，它每隔________s 打一次点。如果每打 5 个取一个计数点，即相邻两个计数点间的时间间隔为________秒。2．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是( )A．时间间隔 B．位移 c．加速度 D．平均速度。3.使用打点计时器时应注意 （ ） A．无论使用电磁打点计时器还是电火花计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面 B．使用打点计时器时应先接通电源，再拉动纸带 C．使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行 D．使用打点计时器时应将打点计时器先固定在桌子上4.如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动 （ ） A B C D5.如图 1－4－13 所示是一条利用打点计时器打出的纸带，求 A 点的瞬时速度． 【预学疑难】 【课堂探究】一、电磁打点计时器电磁打点计时器是一种使用交流电源的计时仪器，如图 1－4－1 所示.工作电压为 4 V～6 V.当电源的频率是 50 Hz 时，它每隔 0.02 s 打一次点.通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面.当接通电源时，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁铁的磁场中.由于振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化周期一致，即为 0.02 s.位于振片一端的振针就跟着上下振动起来.这时，如果纸带运动，振针就在纸带上打出一系列小点.1图 1－4－1 电磁打点计时器【交流与讨论】电磁打点计时器使用低压 交流电源工作，大家想一想能不能使用直流电源，为什么？二、电火花计时器电火花计时器电火花计时器的外形如图 1－4－2 所示，它可以代替电磁打点计时器使用，也可以与简易电火花描迹仪配套使用.图 1－4－2使用时电源插头直接插在交流 220 V 插座内，将裁成圆片（直径约 38 mm）的墨粉纸盘的中心孔套在纸盘轴上，将剪切整齐的两条普通有光白纸带（20 mm×700 mm）从弹性卡和纸盘轴之间的限位槽中穿过，并且要让墨粉纸盘夹在两条纸带之间.这样当两条纸带运动时，也能带动墨粉纸盘运动，当按下脉冲输出开关时，放电火花不至于始终...
