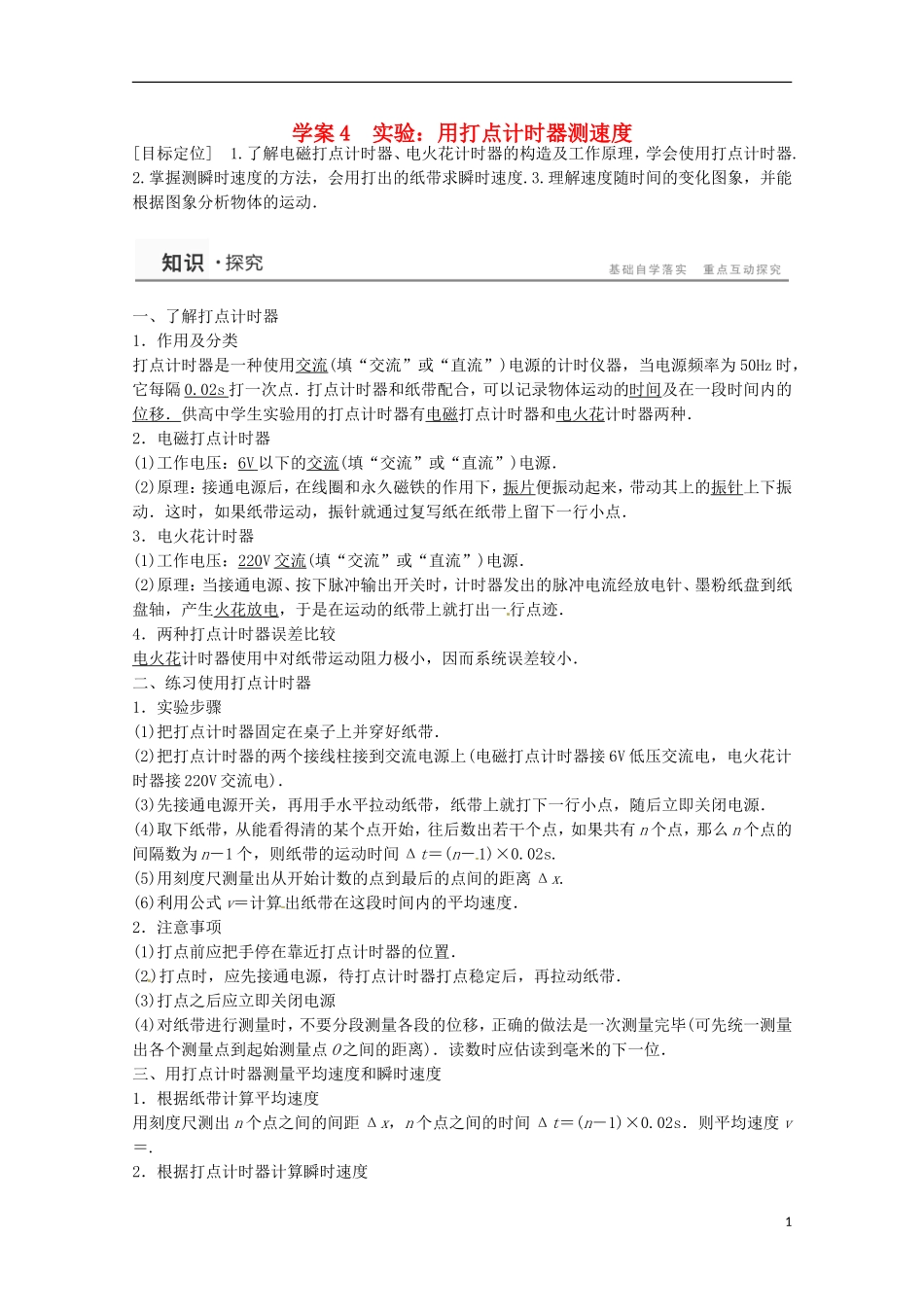

学案 4 实验：用打点计时器测速度[目标定位] 1.了解电磁打点计时器、电火花计时器的构造及工作原理，学会使用打点计时器.2.掌握测瞬时速度的方法，会用打出的纸带求瞬时速度.3.理解速度随时间的变化图象，并能根据图象分析物体的运动．一、了解打点计时器1．作用及分类打点计时器是一种使用交流(填“交流”或“直流”)电源的计时仪器，当电源频率为 50Hz 时，它每隔 0.02s 打一次点．打点计时器和纸带配合，可以记录物体运动的时间及在一段时间内的位移．供高中学生实验用的打点计时器有电磁打点计时器和电火花计时器两种．2．电磁打点计时器(1)工作电压：6V 以下的交流(填“交流”或“直流”)电源．(2)原理：接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动．这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点．3．电火花计时器(1)工作电压：220V 交流(填“交流”或“直流”)电源．(2)原理：当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹．4．两种打点计时器误差比较电火花计时器使用中对纸带运动阻力极小，因而系统误差较小．二、练习使用打点计时器1．实验步骤(1)把打点计时器固定在桌子上并穿好纸带．(2)把打点计时器的两个接线柱接到交流电源上(电磁打点计时器接 6V 低压交流电，电火花计时器接 220V 交流电)．(3)先接通电源开关，再用手水平拉动纸带，纸带上就打下一行小点，随后立即关闭电源．(4)取下纸带，从能看得清的某个点开始，往后数出若干个点，如果共有 n 个点，那么 n 个点的间隔数为 n－1 个，则纸带的运动时间 Δt＝(n－1)×0.02s.(5)用刻度尺测量出从开始计数的点到最后的点间的距离 Δx.(6)利用公式 v＝计算出纸带在这段时间内的平均速度．2．注意事项(1)打点前应把手停在靠近打点计时器的位置．(2)打点时，应先接通电源，待打点计时器打点稳定后，再拉动纸带．(3)打点之后应立即关闭电源(4)对纸带进行测量时，不要分段测量各段的位移，正确的做法是一次测量完毕(可先统一测量出各个测量点到起始测量点 O 之间的距离)．读数时应估读到毫米的下一位．三、用打点计时器测量平均速度和瞬时速度1．根据纸带计算平均速度用刻度尺测出 n 个点之间的间距 Δx，n 个点之间的时间 Δt＝(n－1)×0.02s．则平均速度 v＝.2．根据打点计时器计算瞬时速度1(1)原理：取包含某一...
