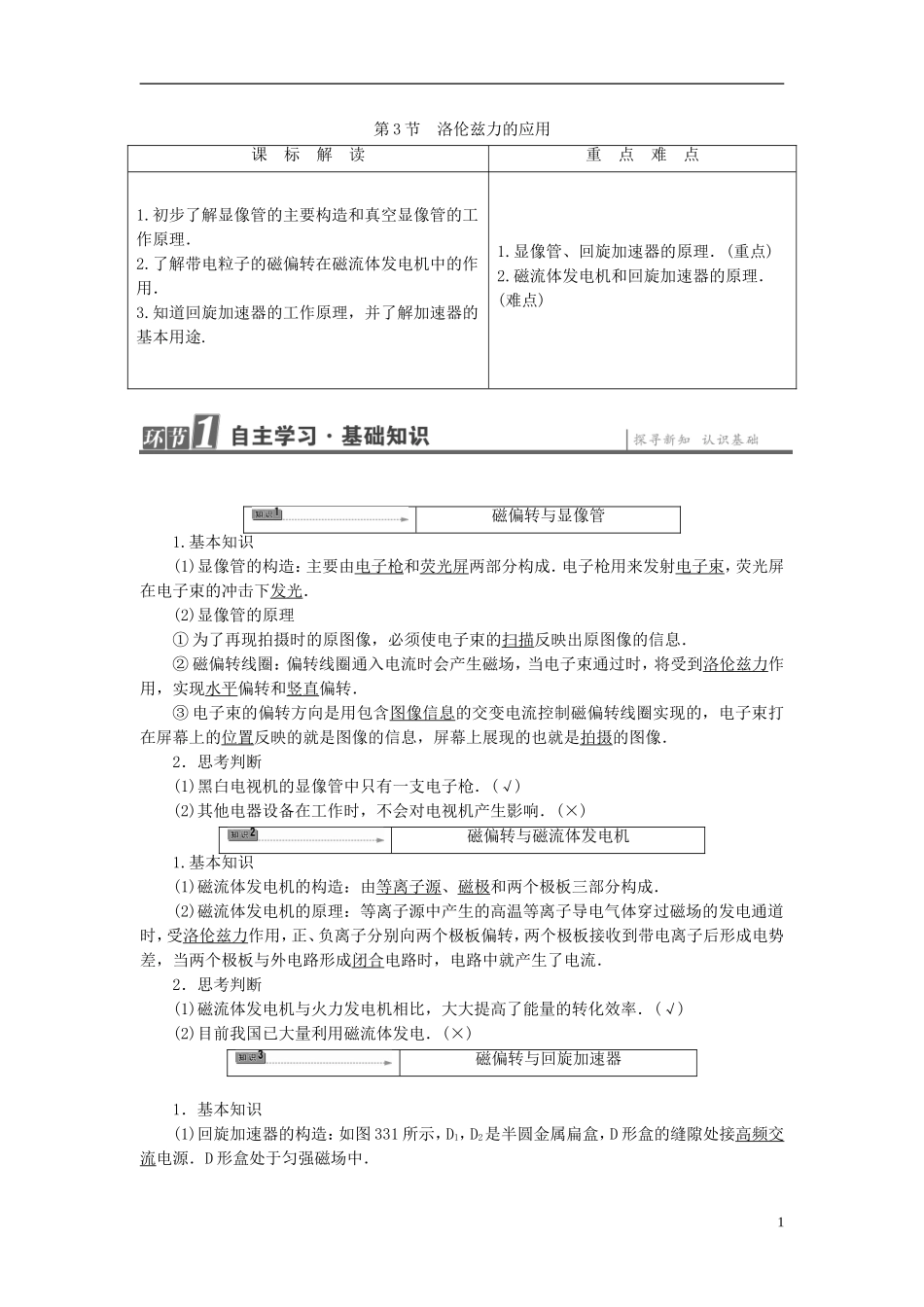

第 3 节 洛伦兹力的应用课 标 解 读重 点 难 点1.初步了解显像管的主要构造和真空显像管的工作原理．2.了解带电粒子的磁偏转在磁流体发电机中的作用．3.知道回旋加速器的工作原理，并了解加速器的基本用途.1.显像管、回旋加速器的原理．(重点)2.磁流体发电机和回旋加速器的原理．(难点)磁偏转与显像管1.基本知识(1)显像管的构造：主要由电子枪和荧光屏两部分构成．电子枪用来发射电子束，荧光屏在电子束的冲击下发光．(2)显像管的原理① 为了再现拍摄时的原图像，必须使电子束的扫描反映出原图像的信息．② 磁偏转线圈：偏转线圈通入电流时会产生磁场，当电子束通过时，将受到洛伦兹力作用，实现水平偏转和竖直偏转．③ 电子束的偏转方向是用包含图像信息的交变电流控制磁偏转线圈实现的，电子束打在屏幕上的位置反映的就是图像的信息，屏幕上展现的也就是拍摄的图像．2．思考判断(1)黑白电视机的显像管中只有一支电子枪．(√)(2)其他电器设备在工作时，不会对电视机产生影响．(×)磁偏转与磁流体发电机1.基本知识(1)磁流体发电机的构造：由等离子源、磁极和两个极板三部分构成．(2)磁流体发电机的原理：等离子源中产生的高温等离子导电气体穿过磁场的发电通道时，受洛伦兹力作用，正、负离子分别向两个极板偏转，两个极板接收到带电离子后形成电势差，当两个极板与外电路形成闭合电路时，电路中就产生了电流．2．思考判断(1)磁流体发电机与火力发电机相比，大大提高了能量的转化效率．(√)(2)目前我国已大量利用磁流体发电．(×)磁偏转与回旋加速器1．基本知识(1)回旋加速器的构造：如图 331 所示，D1，D2是半圆金属扁盒，D 形盒的缝隙处接高频交流电源．D 形盒处于匀强磁场中．1图 331(2)回旋加速器的原理：交流电周期和粒子做圆周运动的周期相同，粒子在圆周运动的过程中一次一次地经过 D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．2．探究交流回旋加速器两端所加的交流电压的周期由什么决定？【提示】 为了保证每次带电粒子经过时均被加速，使之能量不断提高，交流电压的周期必须等于带电粒子在回旋加速器中做匀速圆周运动的周期即 T＝.因此，交流电压的周期由带电粒子的质量 m、带电量 q 和加速器中的磁场的磁感应强度 B 来决定.磁流体发电机的工作原理【问题导思】 1．带电粒子在两极板间运动时受什么力作用？【提示】 受电场力和洛仑兹力．2．两极间电压只与离子射入速度有关吗？【...
