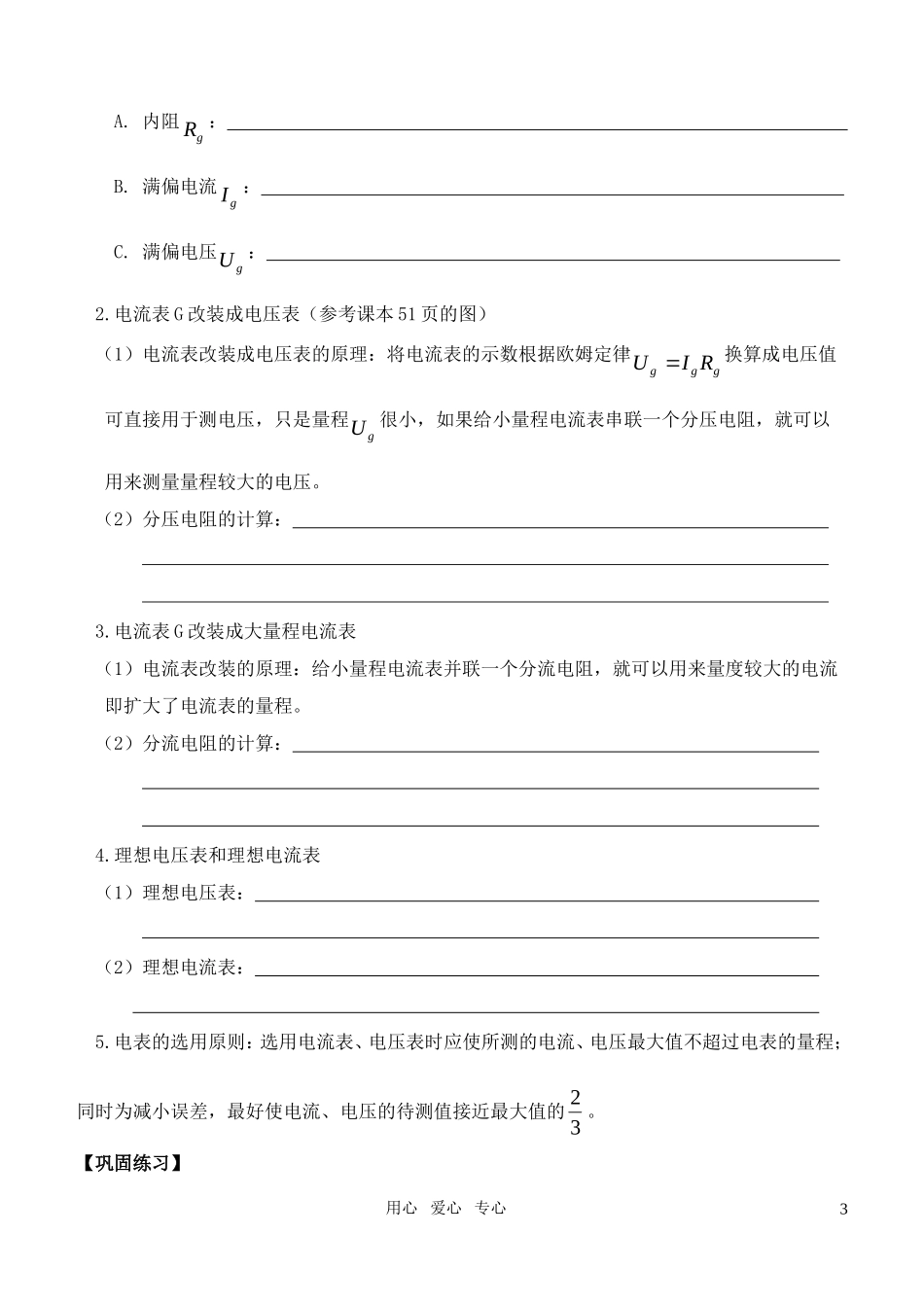

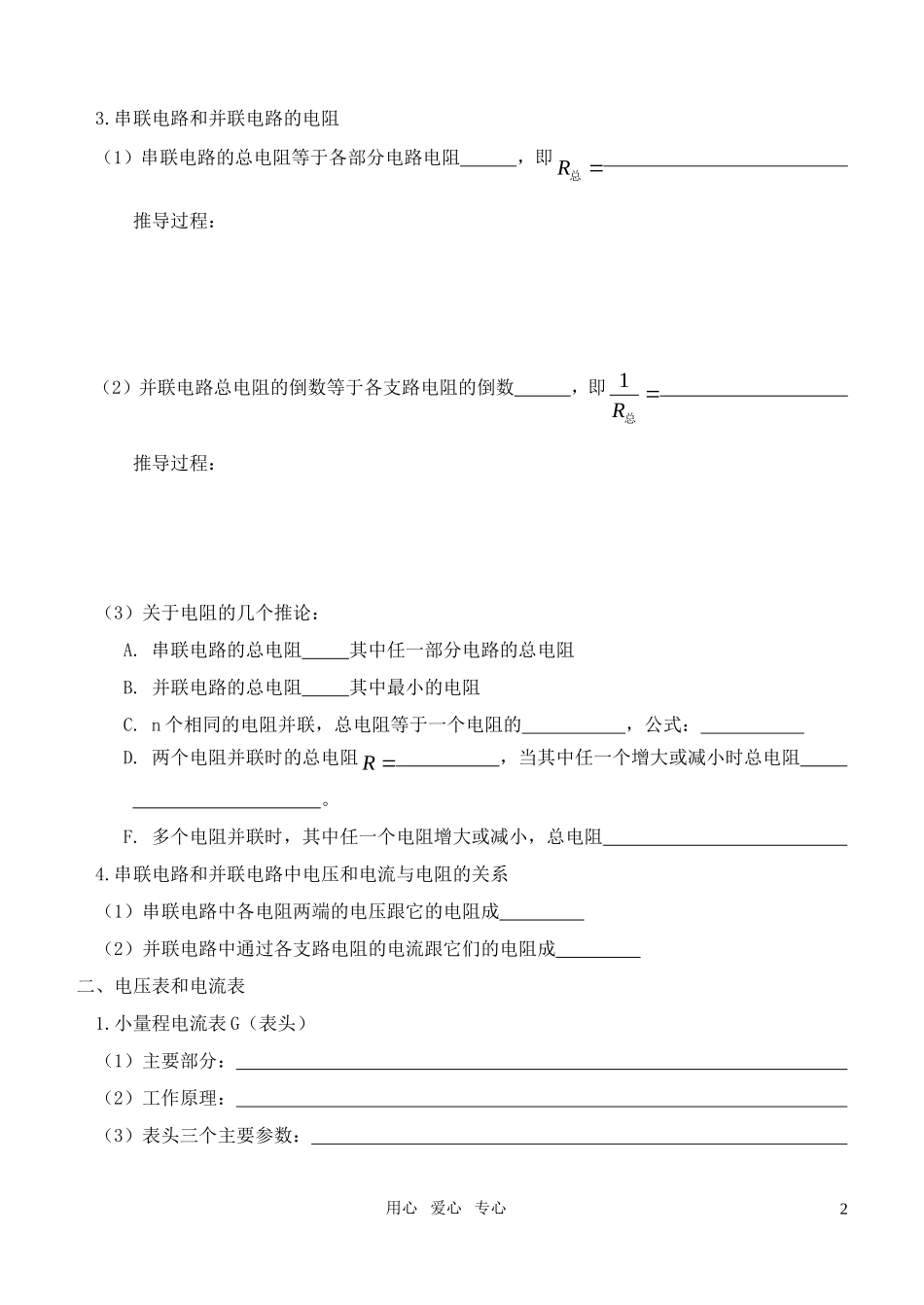

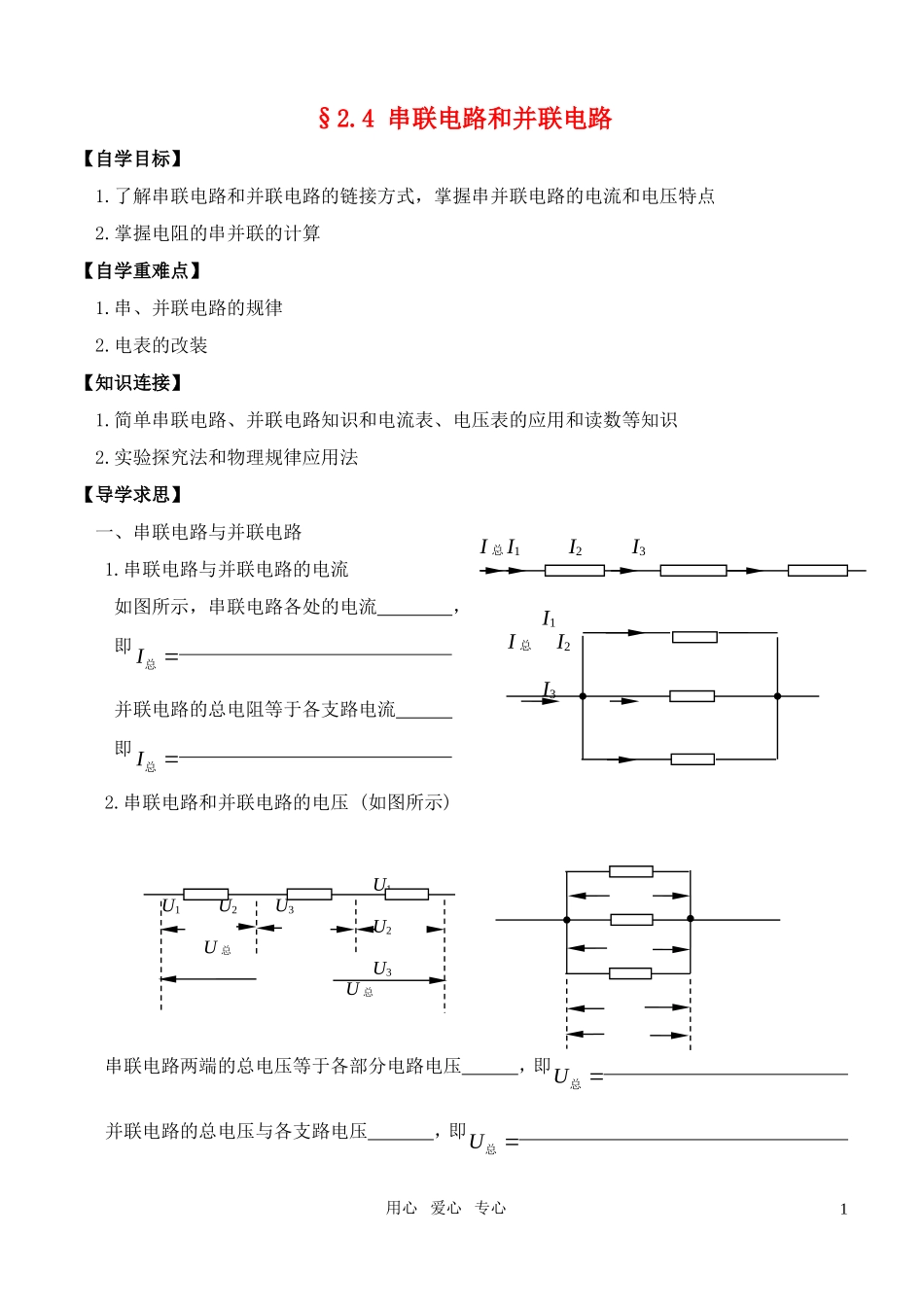

§2.4 串联电路和并联电路【自学目标】 1.了解串联电路和并联电路的链接方式，掌握串并联电路的电流和电压特点 2.掌握电阻的串并联的计算【自学重难点】 1.串、并联电路的规律 2.电表的改装【知识连接】 1.简单串联电路、并联电路知识和电流表、电压表的应用和读数等知识 2.实验探究法和物理规律应用法【导学求思】 一、串联电路与并联电路 1.串联电路与并联电路的电流如图所示，串联电路各处的电流 ，即总I 并联电路的总电阻等于各支路电流 即总I 2.串联电路和并联电路的电压 (如图所示) 串联电路两端的总电压等于各部分电路电压 ，即总U 并联电路的总电压与各支路电压 ，即总U 用心 爱心 专心1I 总 I1 I2 I3 I1 I 总 I2 I3 U1 U1 U2 U3 U2 U 总 U3 U 总 3.串联电路和并联电路的电阻 （1）串联电路的总电阻等于各部分电路电阻 ，即总R 推导过程： （2）并联电路总电阻的倒数等于各支路电阻的倒数 ，即总R1 推导过程： （3）关于电阻的几个推论： A. 串联电路的总电阻 其中任一部分电路的总电阻 B. 并联电路的总电阻 其中最小的电阻 C. n 个相同的电阻并联，总电阻等于一个电阻的 ，公式： D. 两个电阻并联时的总电阻R ，当其中任一个增大或减小时总电阻 。 F. 多个电阻并联时，其中任一个电阻增大或减小，总电阻 4.串联电路和并联电路中电压和电流与电阻的关系 （1）串联电路中各电阻两端的电压跟它的电阻成 （2）并联电路中通过各支路电阻的电流跟它们的电阻成 二、电压表和电流表 1.小量程电流表 G（表头） （1）主要部分： （2）工作原理： （3）表头三个主要参数： 用心 爱心 专心2A. 内阻gR ： B. 满偏电流gI ： C. 满偏电压gU ： 2.电流表 G 改装成电压表（参考课本 51 页的图） （1）电流表改装成电压表的原理：将电流表的示数根据欧姆定律gggRIU 换算成电压值 可直接用于测电压，只是量程gU 很小，如果给小量程电流表串联一个分压电阻，就可以 用来测量量程较大的电压。 （2）分压电阻的计算： 3.电流表 G 改装成大量程电流表 （1）电流表改装的原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流 即扩大了电流表的量程。 （2）分流电阻的计算： 4.理想电压表和理想电流表 （1）理想电压表： （2）理想电流表： 5.电表的选用原则：选用电流表、电压表时应使所测的电流、电压最大值不超过电表的...
