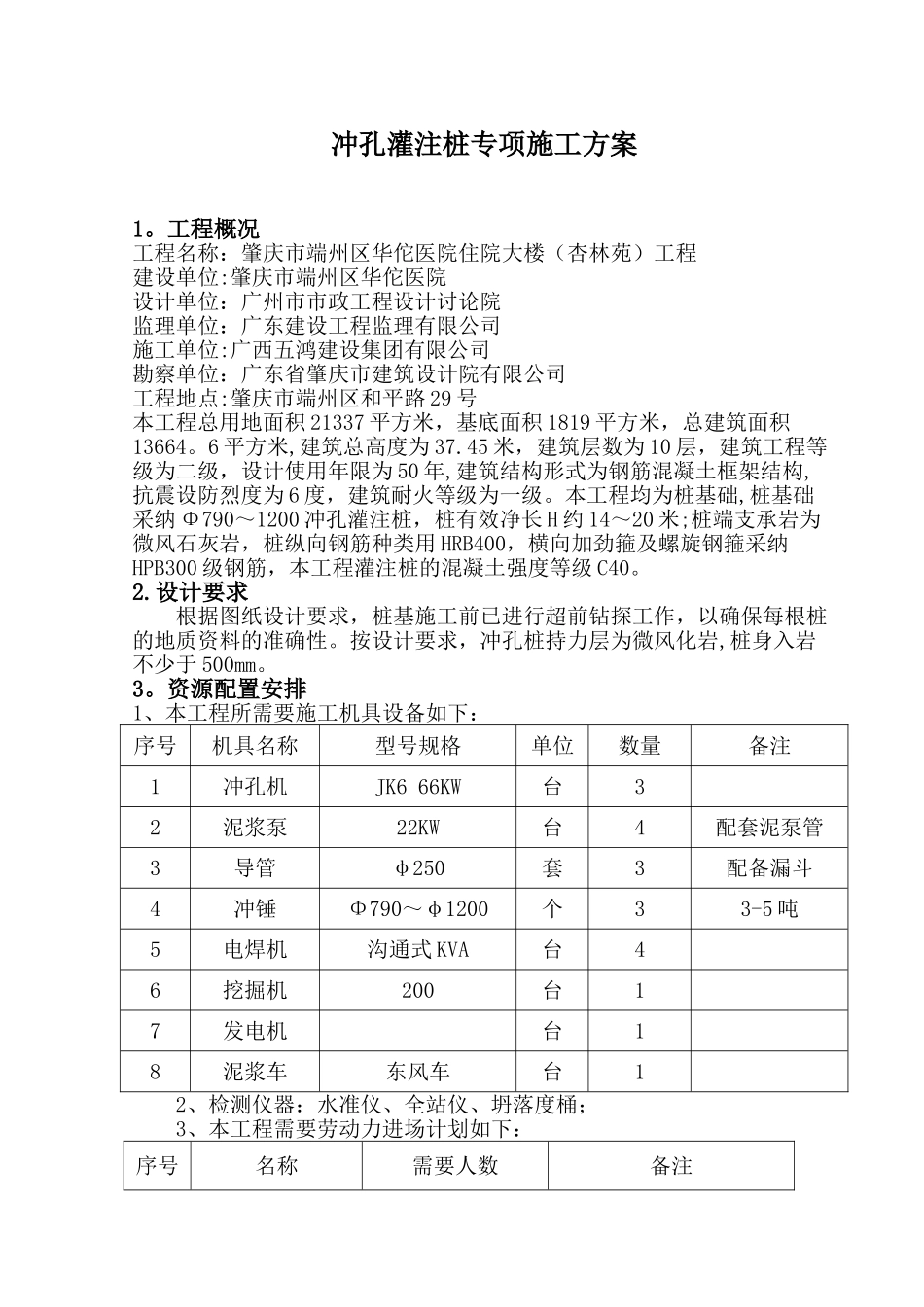

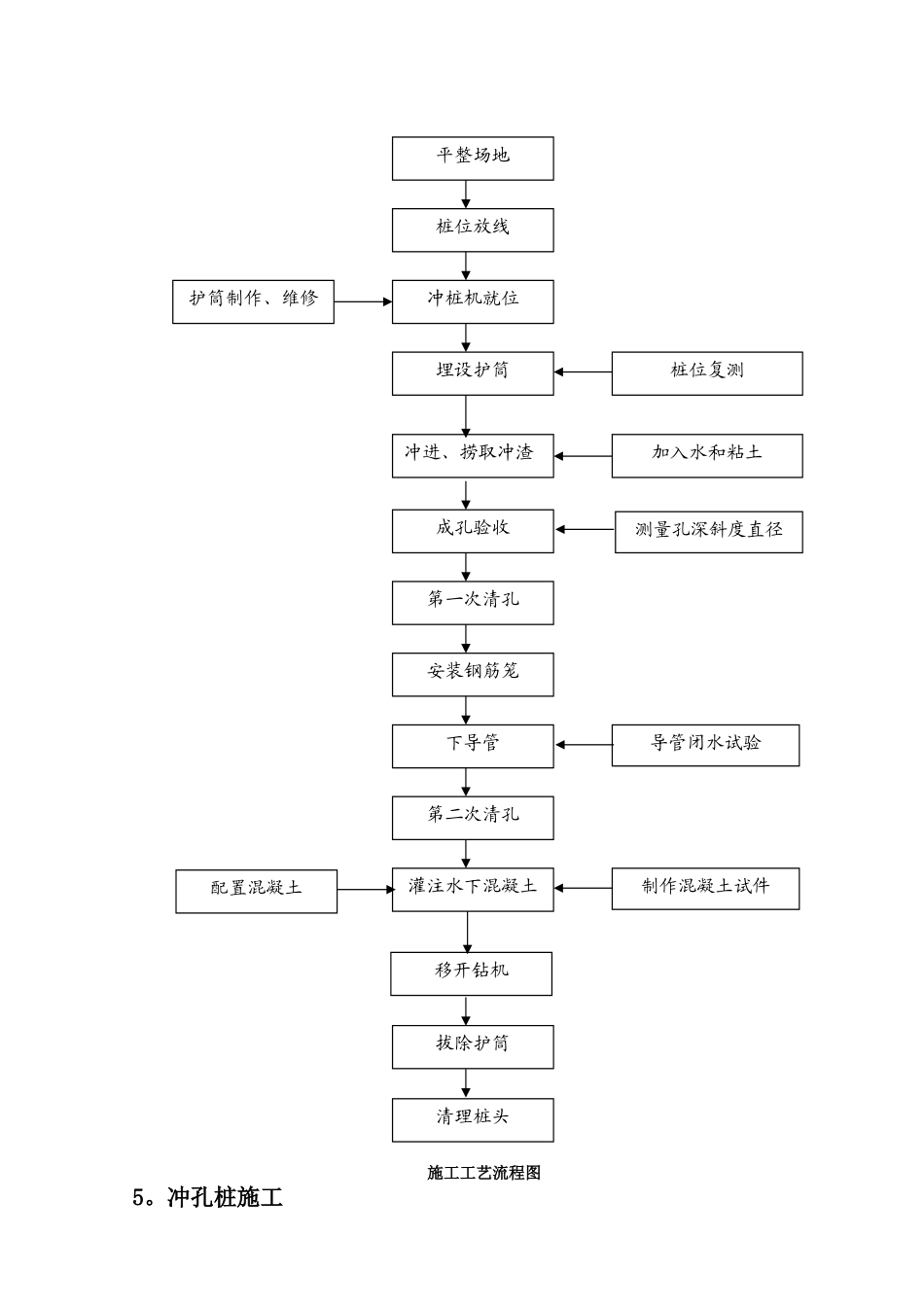

冲孔灌注桩专项施工方案1。工程概况工程名称：肇庆市端州区华佗医院住院大楼（杏林苑）工程建设单位:肇庆市端州区华佗医院设计单位：广州市市政工程设计讨论院监理单位：广东建设工程监理有限公司施工单位:广西五鸿建设集团有限公司勘察单位：广东省肇庆市建筑设计院有限公司工程地点:肇庆市端州区和平路 29 号本工程总用地面积 21337 平方米，基底面积 1819 平方米，总建筑面积13664。6 平方米,建筑总高度为 37.45 米，建筑层数为 10 层，建筑工程等级为二级，设计使用年限为 50 年,建筑结构形式为钢筋混凝土框架结构,抗震设防烈度为 6 度，建筑耐火等级为一级。本工程均为桩基础,桩基础采纳 Φ790～1200 冲孔灌注桩，桩有效净长 H 约 14～20 米;桩端支承岩为微风石灰岩，桩纵向钢筋种类用 HRB400，横向加劲箍及螺旋钢箍采纳HPB300 级钢筋，本工程灌注桩的混凝土强度等级 C40。2.设计要求根据图纸设计要求，桩基施工前已进行超前钻探工作，以确保每根桩的地质资料的准确性。按设计要求，冲孔桩持力层为微风化岩,桩身入岩不少于 500mm。3。资源配置安排1、本工程所需要施工机具设备如下：序号机具名称型号规格单位数量备注1冲孔机JK6 66KW台32泥浆泵22KW台4配套泥泵管3导管φ250套3配备漏斗4冲锤Φ790～φ1200个33-5 吨5电焊机沟通式 KVA台46挖掘机200台17发电机台18泥浆车东风车台12、检测仪器：水准仪、全站仪、坍落度桶；3、本工程需要劳动力进场计划如下：序号名称需要人数备注1机械冲孔72钢筋工33机械维修工24电工15砼工54.施工工艺流程图场地平整→桩位放线、开挖浆池→桩机就位→护筒埋设、孔位校正→冲击成孔、泥浆循环→清孔→成孔验收→吊放钢筋笼、导管→灌注水下混凝土→成桩养护施工工艺流程图5。冲孔桩施工平整场地桩位放线冲桩机就位埋设护筒冲进、捞取冲渣成孔验收第一次清孔安装钢筋笼护筒制作、维修桩位复测加入水和粘土测量孔深斜度直径下导管第二次清孔灌注水下混凝土移开钻机导管闭水试验制作混凝土试件配置混凝土拔除护筒清理桩头5。1 施工准备冲孔的准备工作主要有桩位测量及放样、制作和埋设护筒；泥浆备料调制、泥浆循环系统设置及准备冲孔机具等.5.1.1 桩位测量放样根据设计所提供的控制点，采纳全站仪现场布置控制网并复核。依据桩基中心轴线坐标值，用坐标法放样桩基中心线、桩基中心点等,并打入标桩，中心线的放样误差控制在 2cm 范围内，并设置十字形控制桩，便于校核,桩上标明桩号...
