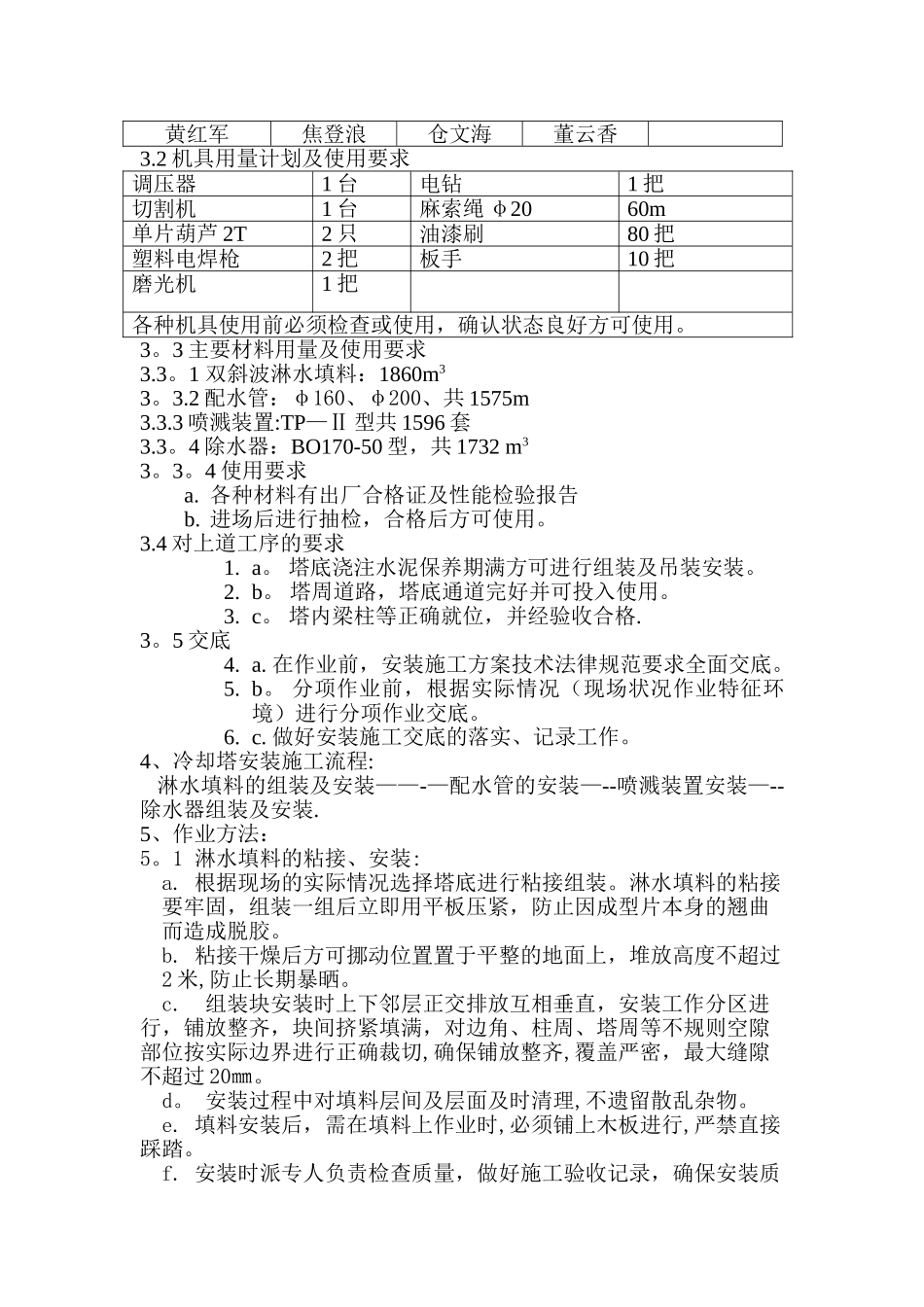

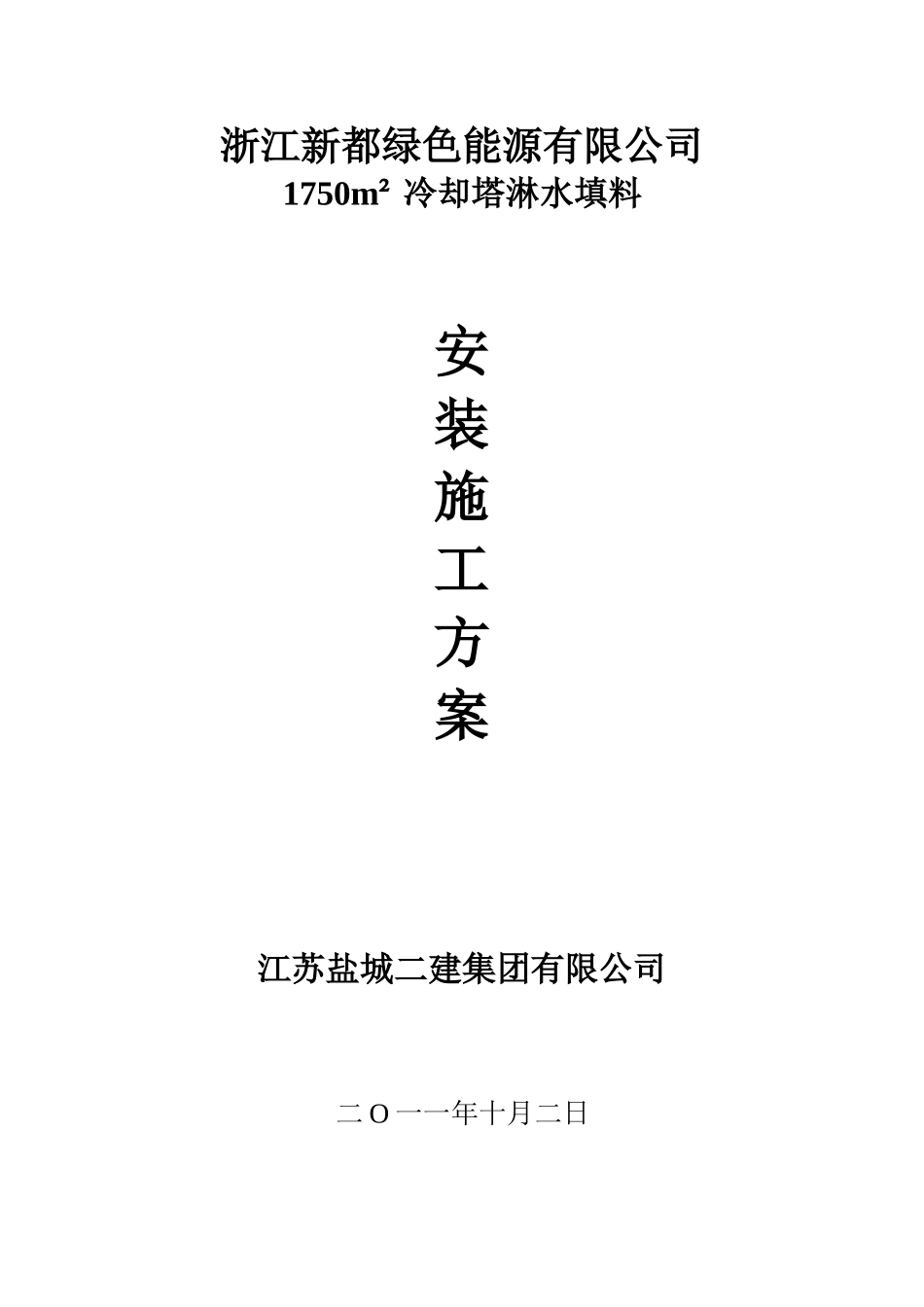

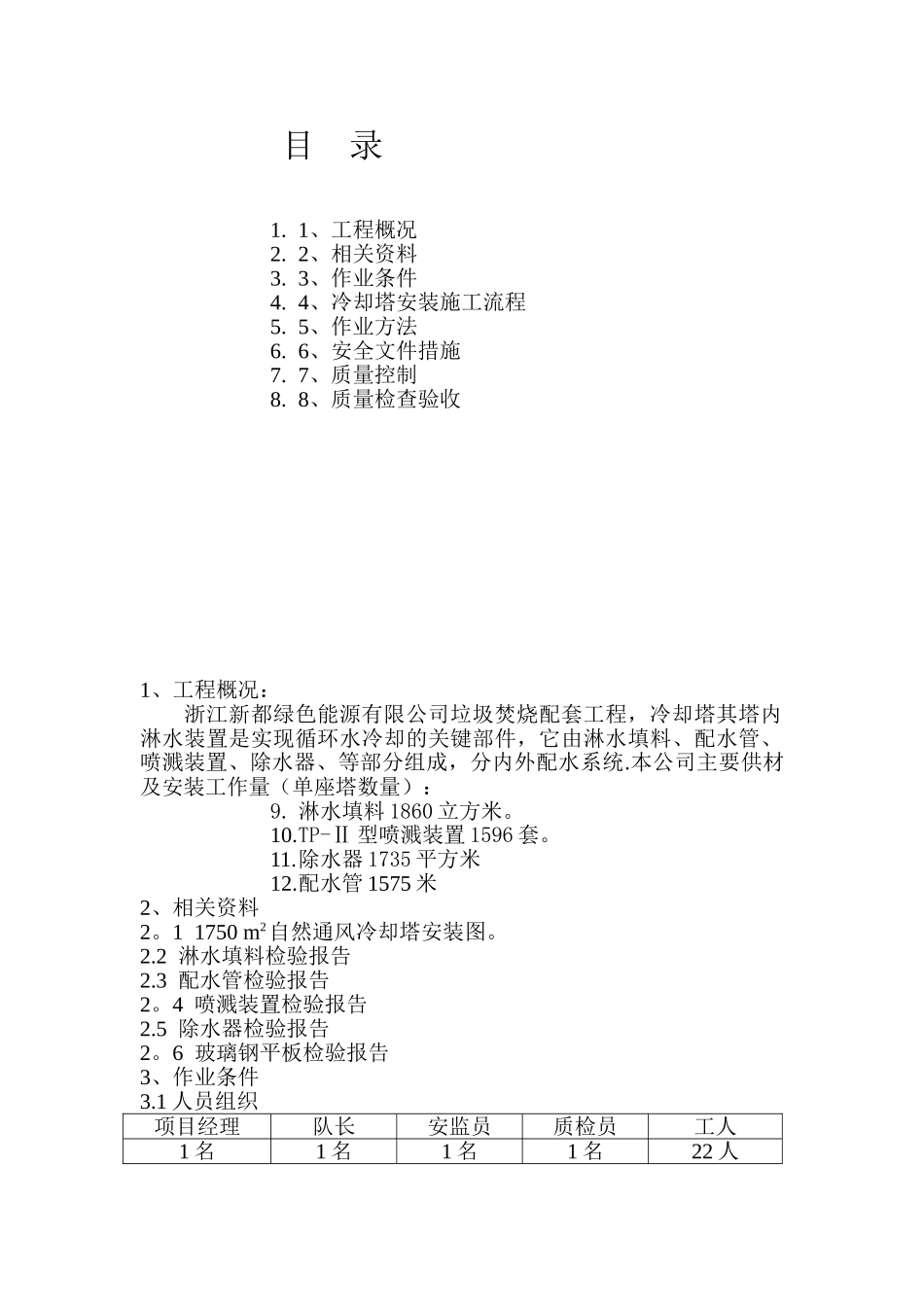

浙江新都绿色能源有限公司1750m² 冷却塔淋水填料安装施工方案江苏盐城二建集团有限公司二 O 一一年十月二日 目 录 1. 1、工程概况2. 2、相关资料3. 3、作业条件4. 4、冷却塔安装施工流程5. 5、作业方法6. 6、安全文件措施7. 7、质量控制8. 8、质量检查验收1、工程概况：浙江新都绿色能源有限公司垃圾焚烧配套工程，冷却塔其塔内淋水装置是实现循环水冷却的关键部件，它由淋水填料、配水管、喷溅装置、除水器、等部分组成，分内外配水系统.本公司主要供材及安装工作量（单座塔数量）：9. 淋水填料 1860 立方米。10.TP-Ⅱ 型喷溅装置 1596 套。11.除水器 1735 平方米12.配水管 1575 米2、相关资料2。1 1750 m2自然通风冷却塔安装图。2.2 淋水填料检验报告2.3 配水管检验报告2。4 喷溅装置检验报告2.5 除水器检验报告2。6 玻璃钢平板检验报告3、作业条件3.1 人员组织项目经理队长安监员质检员工人1 名1 名1 名1 名22 人黄红军焦登浪仓文海董云香3.2 机具用量计划及使用要求调压器1 台电钻1 把切割机1 台麻索绳 φ2060m单片葫芦 2T2 只油漆刷80 把塑料电焊枪2 把板手10 把磨光机1 把各种机具使用前必须检查或使用，确认状态良好方可使用。3。3 主要材料用量及使用要求3.3。1 双斜波淋水填料：1860m33。3.2 配水管：φ160、φ200、共 1575m3.3.3 喷溅装置:TP—Ⅱ 型共 1596 套3.3。4 除水器：BO170-50 型，共 1732 m33。3。4 使用要求a. 各种材料有出厂合格证及性能检验报告b. 进场后进行抽检，合格后方可使用。3.4 对上道工序的要求1. a。 塔底浇注水泥保养期满方可进行组装及吊装安装。2. b。 塔周道路，塔底通道完好并可投入使用。3. c。 塔内梁柱等正确就位，并经验收合格.3。5 交底4. a. 在作业前，安装施工方案技术法律规范要求全面交底。5. b。 分项作业前，根据实际情况（现场状况作业特征环境）进行分项作业交底。6. c. 做好安装施工交底的落实、记录工作。4、冷却塔安装施工流程: 淋水填料的组装及安装——-—配水管的安装—--喷溅装置安装—--除水器组装及安装.5、作业方法：5。1 淋水填料的粘接、安装:a. 根据现场的实际情况选择塔底进行粘接组装。淋水填料的粘接要牢固，组装一组后立即用平板压紧，防止因成型片本身的翘曲而造成脱胶。b. 粘接干燥后方可挪动位置置于平整的地面上，堆放高度不超过2 米,防止长期暴晒。c. 组装块安装时上下邻层正交排...
