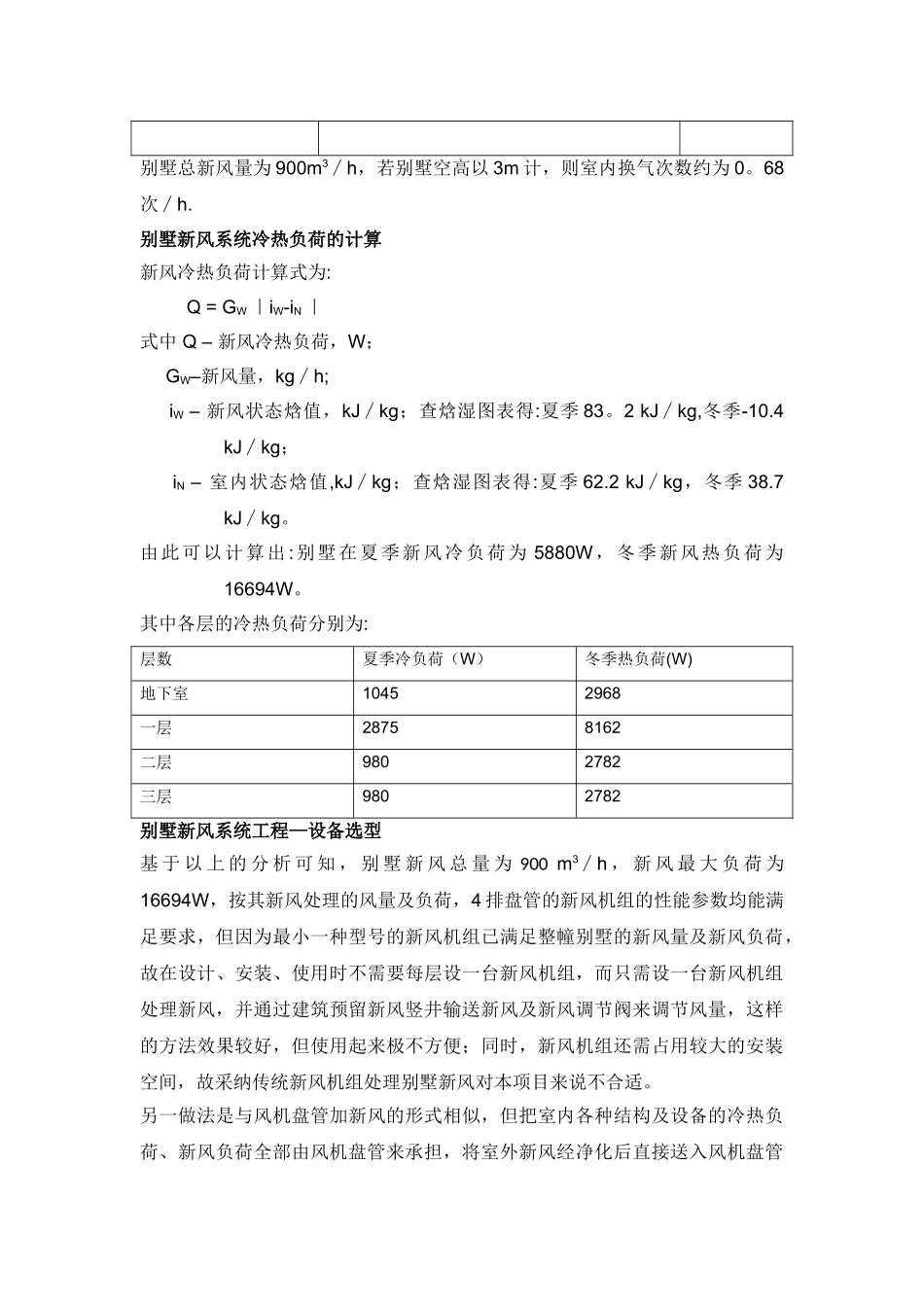

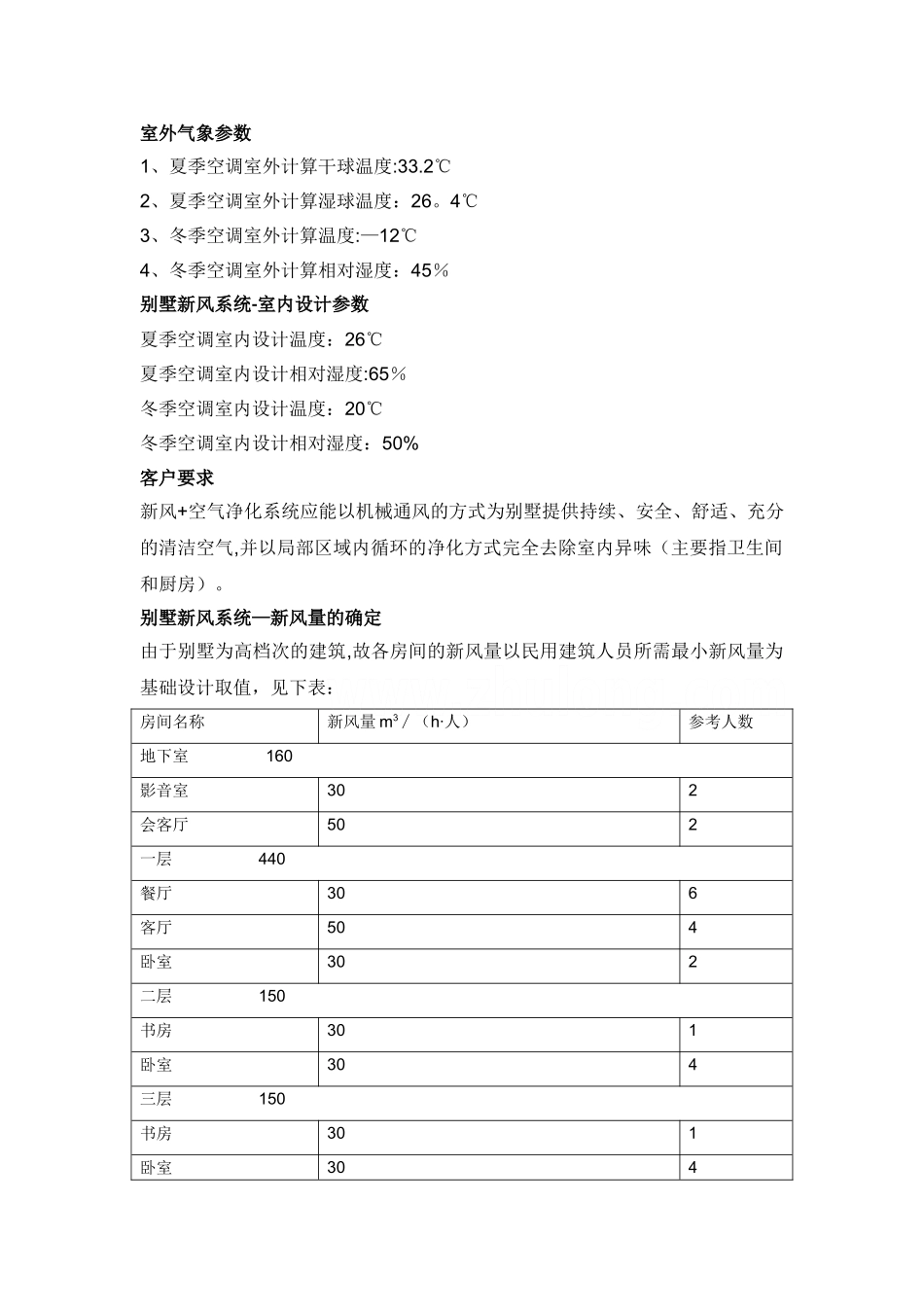

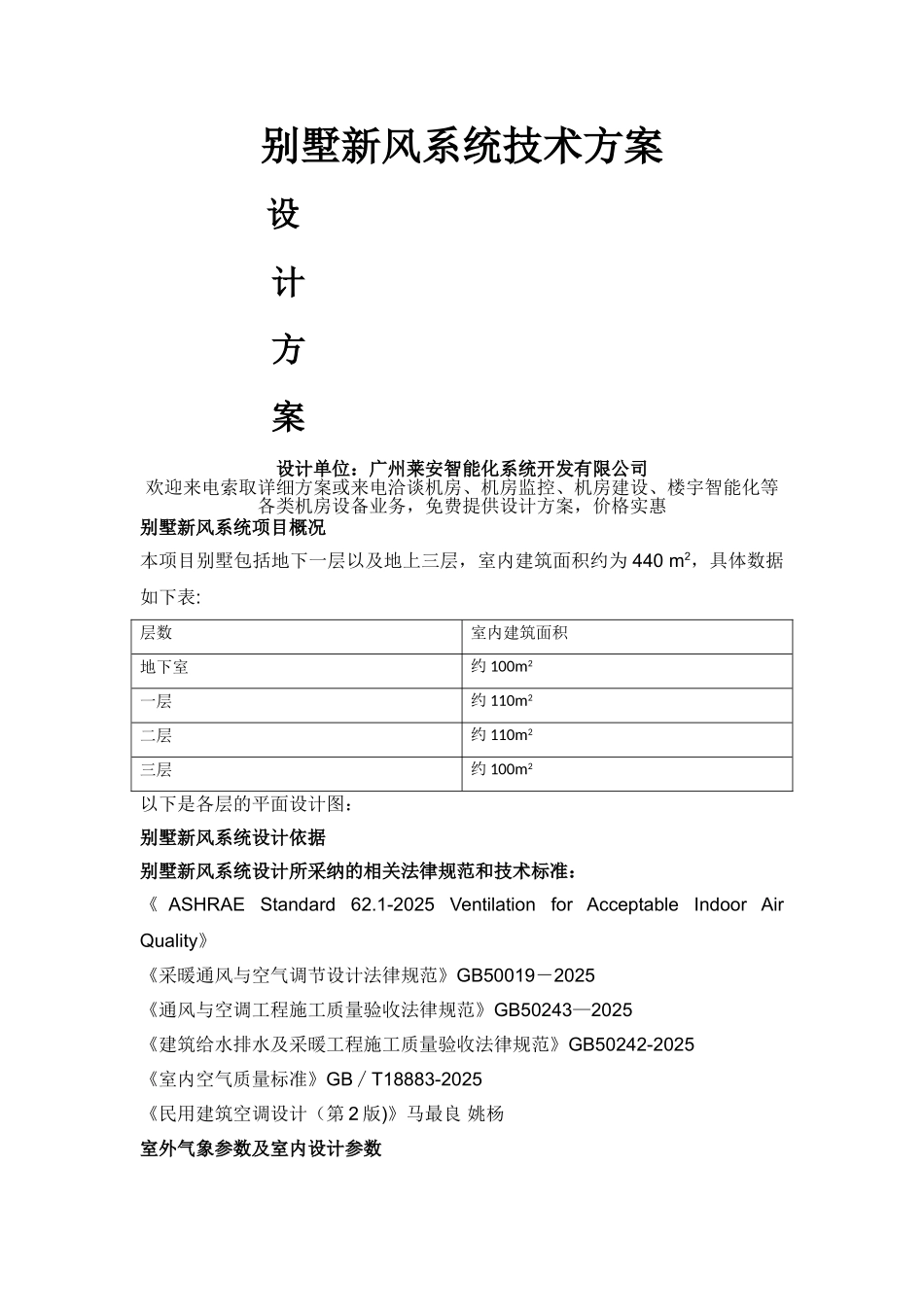

别墅新风系统技术方案 设 计 方 案设计单位：广州莱安智能化系统开发有限公司欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠别墅新风系统项目概况本项目别墅包括地下一层以及地上三层，室内建筑面积约为 440 m2，具体数据如下表:层数室内建筑面积地下室约 100m2一层约 110m2二层约 110m2三层约 100m2以下是各层的平面设计图：别墅新风系统设计依据别墅新风系统设计所采纳的相关法律规范和技术标准：《 ASHRAE Standard 62.1-2025 Ventilation for Acceptable Indoor Air Quality》《采暖通风与空气调节设计法律规范》GB50019－2025《通风与空调工程施工质量验收法律规范》GB50243—2025《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2025《室内空气质量标准》GB∕T18883-2025《民用建筑空调设计（第 2 版)》马最良 姚杨室外气象参数及室内设计参数室外气象参数1、夏季空调室外计算干球温度:33.2℃2、夏季空调室外计算湿球温度：26。4℃3、冬季空调室外计算温度:—12℃ 4、冬季空调室外计算相对湿度：45％别墅新风系统-室内设计参数夏季空调室内设计温度：26℃夏季空调室内设计相对湿度:65％冬季空调室内设计温度：20℃冬季空调室内设计相对湿度：50%客户要求新风+空气净化系统应能以机械通风的方式为别墅提供持续、安全、舒适、充分的清洁空气,并以局部区域内循环的净化方式完全去除室内异味（主要指卫生间和厨房）。别墅新风系统—新风量的确定由于别墅为高档次的建筑,故各房间的新风量以民用建筑人员所需最小新风量为基础设计取值，见下表：房间名称新风量 m3∕（h·人）参考人数地下室 160影音室302会客厅502一层 440餐厅306客厅504卧室302二层 150书房301卧室304三层 150书房301卧室304别墅总新风量为 900m3∕h，若别墅空高以 3m 计，则室内换气次数约为 0。68次∕h.别墅新风系统冷热负荷的计算新风冷热负荷计算式为:Q = GW ｜iW-iN ｜式中 Q – 新风冷热负荷，W； GW–新风量，kg∕h; iW – 新风状态焓值，kJ∕kg；查焓湿图表得:夏季 83。2 kJ∕kg,冬季-10.4 kJ∕kg； iN – 室内状态焓值,kJ∕kg；查焓湿图表得:夏季 62.2 kJ∕kg，冬季 38.7 kJ∕kg。由此可以计算出 :别墅在夏季新风冷负荷为 5880W，冬季新风热负荷为16694W。其中各层的冷热负荷分别为:层数夏季冷负荷（W）冬季热负荷(W)地下室104529...
