前推回代法计算流程

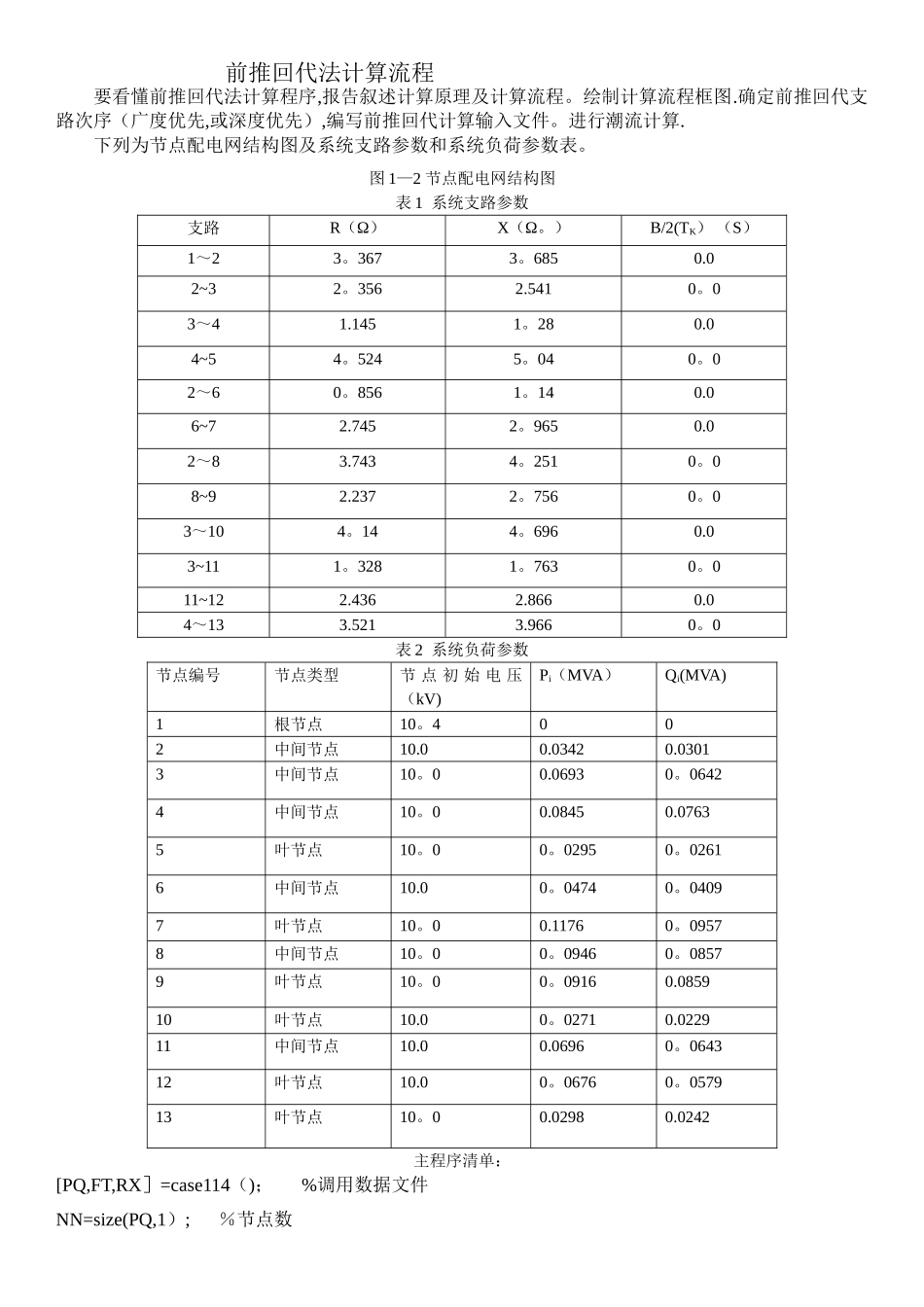

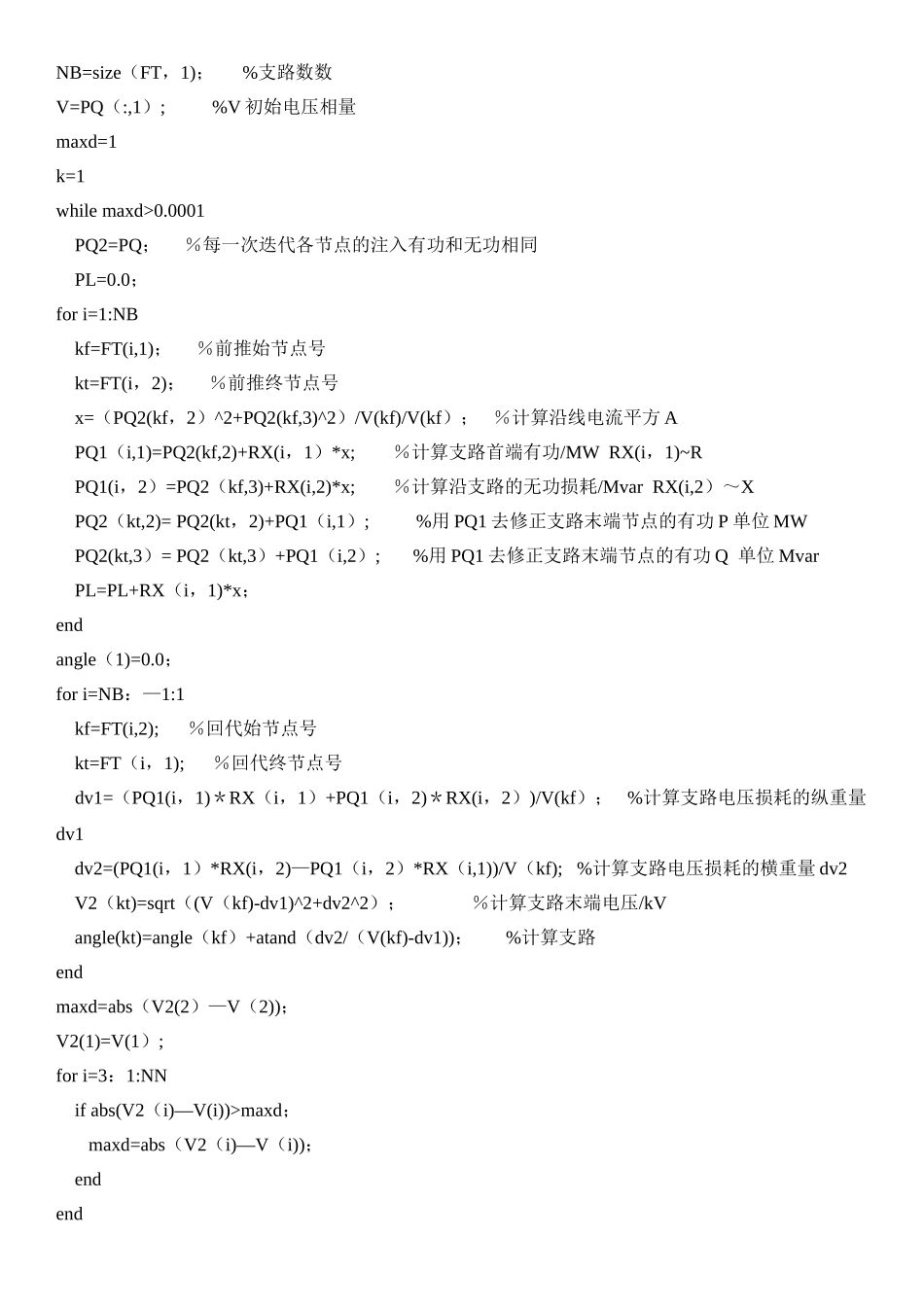

前推回代法计算流程要看懂前推回代法计算程序,报告叙述计算原理及计算流程。绘制计算流程框图.确定前推回代支路次序（广度优先,或深度优先）,编写前推回代计算输入文件。进行潮流计算.下列为节点配电网结构图及系统支路参数和系统负荷参数表。图 1—2 节点配电网结构图表 1 系统支路参数支路R（Ω）X（Ω。）B/2(TK） （S）1～23。3673。6850.02~32。3562.5410。03～41.1451。280.04~54。5245。040。02～60。8561。140.06~72.7452。9650.02～83.7434。2510。08~92.2372。7560。03～104。144。6960.03~111。3281。7630。011~122.4362.8660.04～133.5213.9660。0表 2 系统负荷参数节点编号节点类型节 点 初 始 电 压（kV)Pi（MVA）Qi(MVA)1根节点10。4002中间节点10.00.03420.03013中间节点10。00.06930。06424中间节点10。00.08450.07635叶节点10。00。02950。02616中间节点10.00。04740。04097叶节点10。00.11760。09578中间节点10。00。09460。08579叶节点10。00。09160.085910叶节点10.00。02710.022911中间节点10.00.06960。064312叶节点10.00。06760。057913叶节点10。00.02980.0242主程序清单：[PQ,FT,RX］=case114（)； %调用数据文件NN=size(PQ,1）; ％节点数NB=size（FT，1)； %支路数数V=PQ（:,1）; %V 初始电压相量maxd=1k=1while maxd>0.0001 PQ2=PQ； ％每一次迭代各节点的注入有功和无功相同 PL=0.0；for i=1:NB kf=FT(i,1)； ％前推始节点号 kt=FT(i，2)； ％前推终节点号 x=（PQ2(kf，2）^2+PQ2(kf,3)^2）/V(kf)/V(kf）； ％计算沿线电流平方 A PQ1（i,1)=PQ2(kf,2)+RX(i，1）*x; ％计算支路首端有功/MW RX(i，1)~R PQ1(i，2）=PQ2（kf,3)+RX(i,2)*x; ％计算沿支路的无功损耗/Mvar RX(i,2）～X PQ2（kt,2)= PQ2(kt，2)+PQ1（i,1）; %用 PQ1 去修正支路末端节点的有功 P 单位 MW PQ2(kt,3）= PQ2（kt,3）+PQ1（i,2）; %用 PQ1 去修正支路末端节点的有功 Q 单位 Mvar PL=PL+RX（i，1)*x；endangle（1)=0.0；for i=NB：—1:1 kf=FT(i,2); ％回代始节点号 kt=FT（i，1); ％回代终节点号 dv1=（PQ1(i，1)＊RX（i，1）+PQ1（i，2)＊RX(i，2）)/V(kf）； %计算支路电压损耗的纵重量dv1 dv2=(PQ1(i，1）*RX(i，2)—PQ1（i，2）*RX（i,1))/V（kf); %计算支路电压损耗的横重量 dv2 V2（kt)=sqrt（(V（kf)-dv1)^2+dv2^2）； ％计算支路末端电压/kV angle(kt)=angle（kf）+at...
