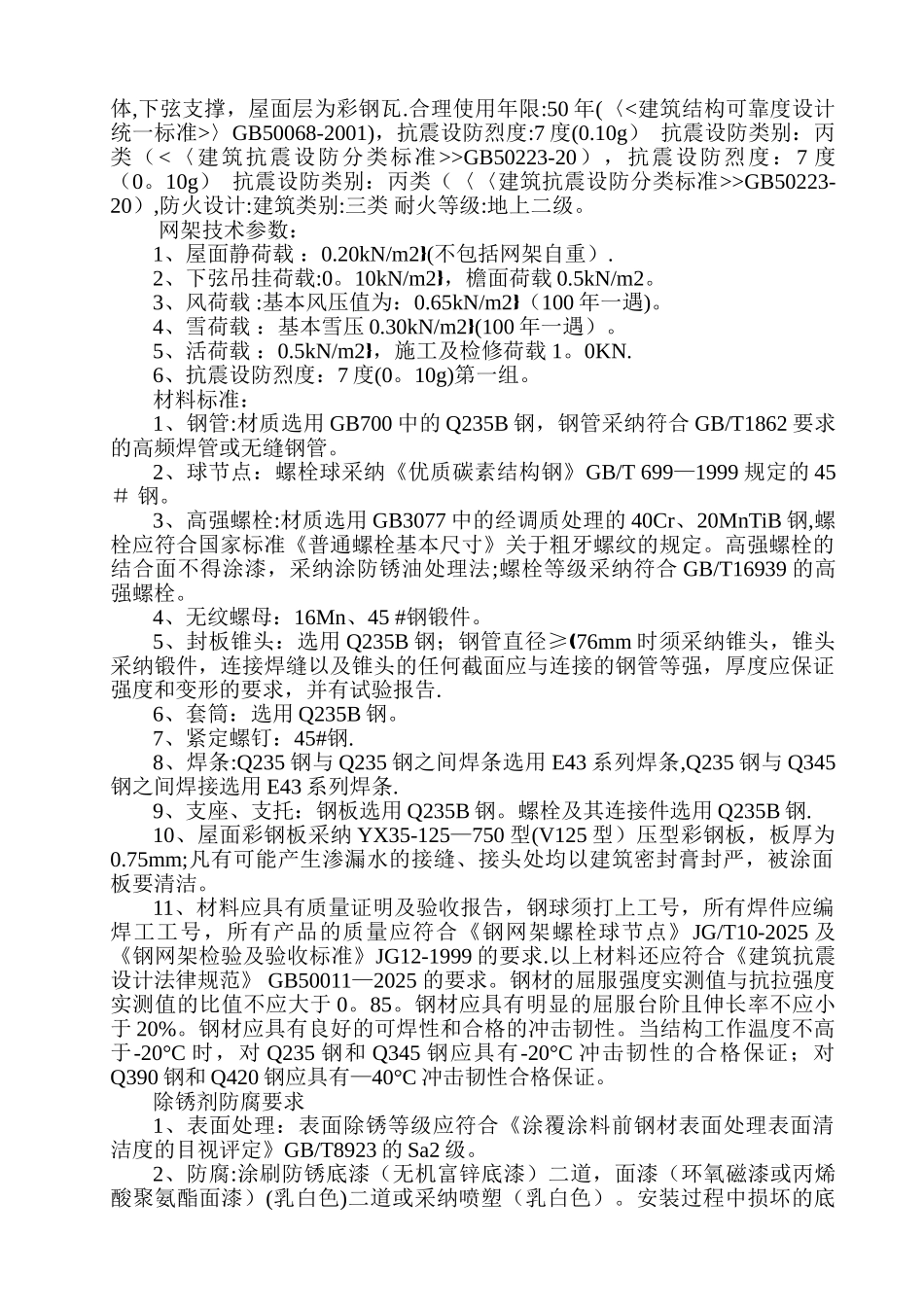

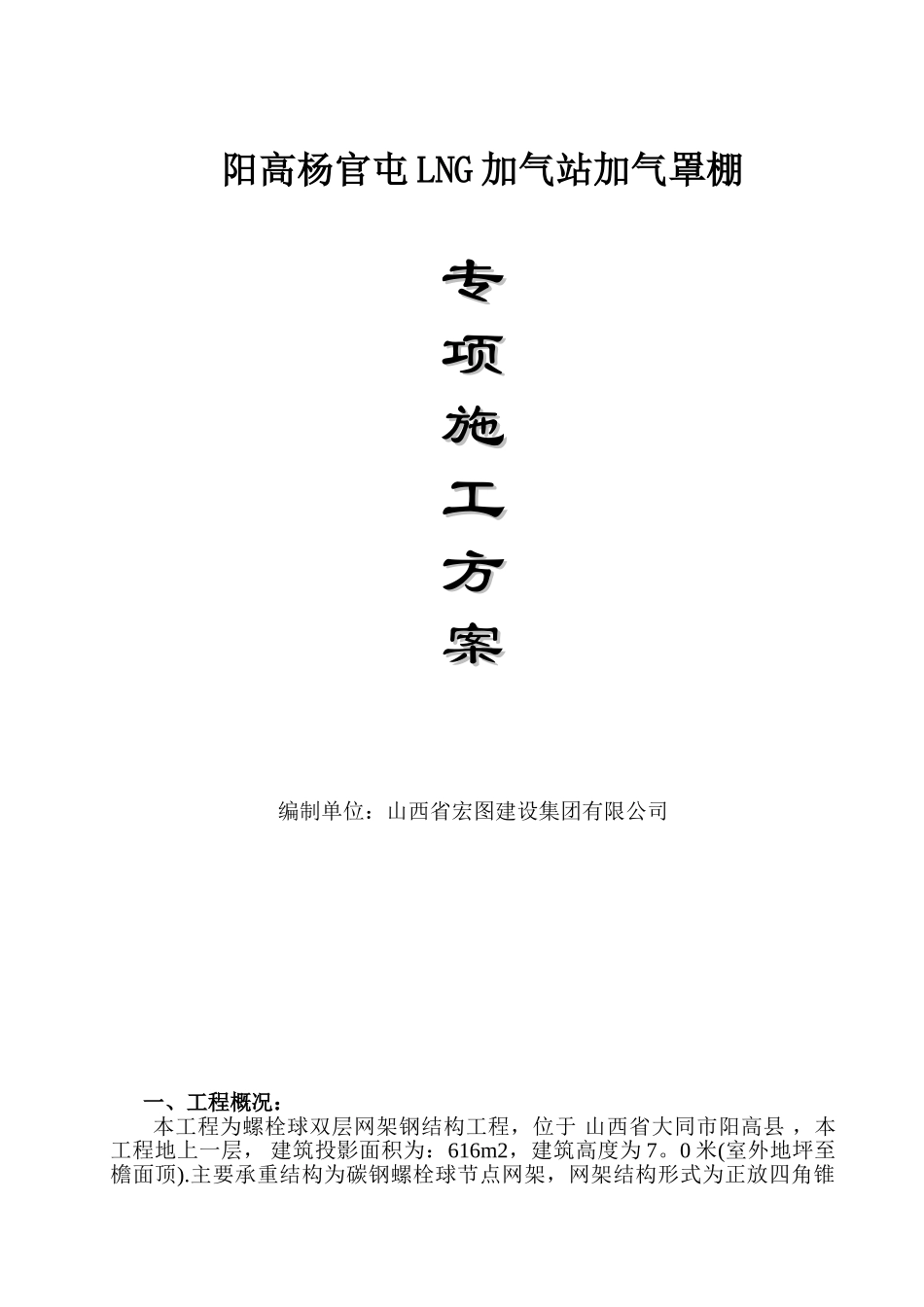

阳高杨官屯 LNG 加气站加气罩棚专专项项施施工工方方案案编制单位：山西省宏图建设集团有限公司一、工程概况：本工程为螺栓球双层网架钢结构工程，位于 山西省大同市阳高县 ，本工程地上一层， 建筑投影面积为：616m2，建筑高度为 7。0 米(室外地坪至檐面顶).主要承重结构为碳钢螺栓球节点网架，网架结构形式为正放四角锥体,下弦支撑，屋面层为彩钢瓦.合理使用年限:50 年(〈<建筑结构可靠度设计统一标准>〉GB50068-2001)，抗震设防烈度:7 度(0.10g） 抗震设防类别：丙类（<〈建筑抗震设防分类标准>>GB50223-20），抗震设防烈度：7 度（0。10g） 抗震设防类别：丙类（〈〈建筑抗震设防分类标准>>GB50223-20）,防火设计:建筑类别:三类 耐火等级:地上二级。 网架技术参数：1、屋面静荷载 ：0.20kN/m2 ( 不包括网架自重）.2、下弦吊挂荷载:0。10kN/m2，檐面荷载 0.5kN/m2。3、风荷载 :基本风压值为：0.65kN/m2（100 年一遇)。4、雪荷载 ：基本雪压 0.30kN/m2 (100年一遇）。5、活荷载 ：0.5kN/m2，施工及检修荷载 1。0KN.6、抗震设防烈度：7 度(0。10g)第一组。材料标准：1、钢管:材质选用 GB700 中的 Q235B 钢，钢管采纳符合 GB/T1862 要求的高频焊管或无缝钢管。2、球节点：螺栓球采纳《优质碳素结构钢》GB/T 699—1999 规定的 45＃ 钢。3、高强螺栓:材质选用 GB3077 中的经调质处理的 40Cr、20MnTiB 钢,螺栓应符合国家标准《普通螺栓基本尺寸》关于粗牙螺纹的规定。高强螺栓的结合面不得涂漆，采纳涂防锈油处理法;螺栓等级采纳符合 GB/T16939 的高强螺栓。4、无纹螺母：16Mn、45 #钢锻件。5、封板锥头：选用 Q235B 钢；钢管直径≥ 76mm‚时须采纳锥头，锥头采纳锻件，连接焊缝以及锥头的任何截面应与连接的钢管等强，厚度应保证强度和变形的要求，并有试验报告.6、套筒：选用 Q235B 钢。7、紧定螺钉：45#钢.8、焊条:Q235 钢与 Q235 钢之间焊条选用 E43 系列焊条,Q235 钢与 Q345钢之间焊接选用 E43 系列焊条.9、支座、支托：钢板选用 Q235B 钢。螺栓及其连接件选用 Q235B 钢.10、屋面彩钢板采纳 YX35-125—750 型(V125 型）压型彩钢板，板厚为0.75mm;凡有可能产生渗漏水的接缝、接头处均以建筑密封膏封严，被涂面板要清洁。11、材料应具有质量证明及验收报告，钢球须打上工号，所有焊件应编焊工工号，所有产品的质量应符合《钢网架螺栓球节点》JG/T10-2025 及《钢网架检...
