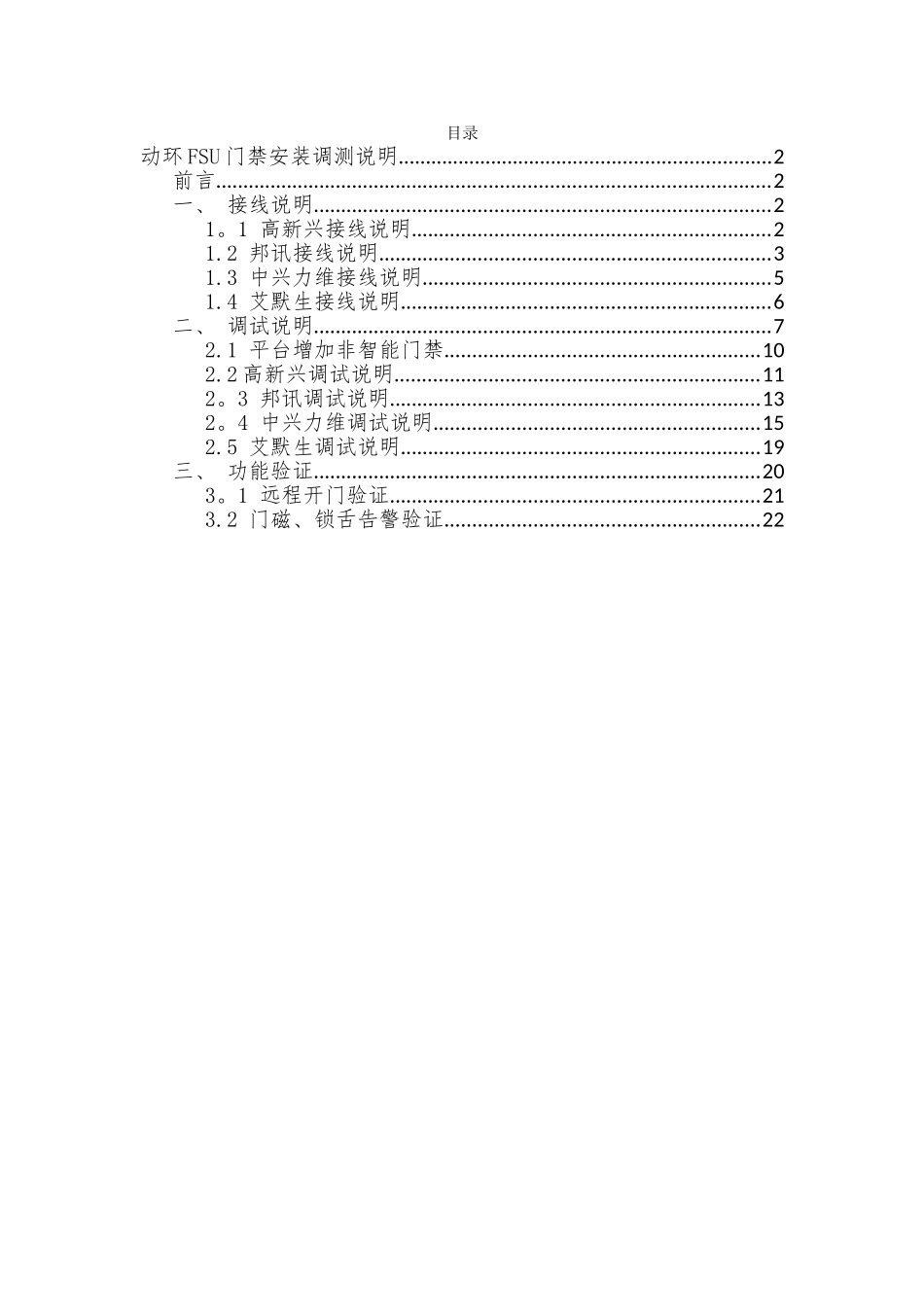

目录动环 FSU 门禁安装调测说明....................................................................2前言.....................................................................................................2一、 接线说明...................................................................................21。1 高新兴接线说明.................................................................21.2 邦讯接线说明.......................................................................31.3 中兴力维接线说明...............................................................51.4 艾默生接线说明...................................................................6二、 调试说明...................................................................................72.1 平台增加非智能门禁.........................................................102.2 高新兴调试说明..................................................................112。3 邦讯调试说明...................................................................132。4 中兴力维调试说明...........................................................152.5 艾默生调试说明.................................................................19三、 功能验证.................................................................................203。1 远程开门验证...................................................................213.2 门磁、锁舌告警验证.........................................................22动环 FSU 门禁安装调测说明前言铁塔门禁设备正确连接调试后,可以在运维监控系统“http://180.153。49。130:9000/baf/jsp/uiframe/login.jsp "实现平台远程开门、门磁告警上报、锁舌告警上报。一、接线说明1.1 高新兴接线说明第一套门锁：门磁 1 接上排接线端子的 IN12 通道和 GND，锁舌1 接 IN21 和 GND，门锁供电接上排接线端子的 12V 和 GND,门锁 1DO控制分别接 DO3 公共，DO3 常开串一根线到 GND。第二套门锁：门磁 2 接上排接线端子的 IN13 通道和 GND，锁舌2 接 IN22 和 GND，门锁供电接上排接线端子的 12V 和 GND(IN21 通道前的 12V)，第 2 套门锁的 DO...
