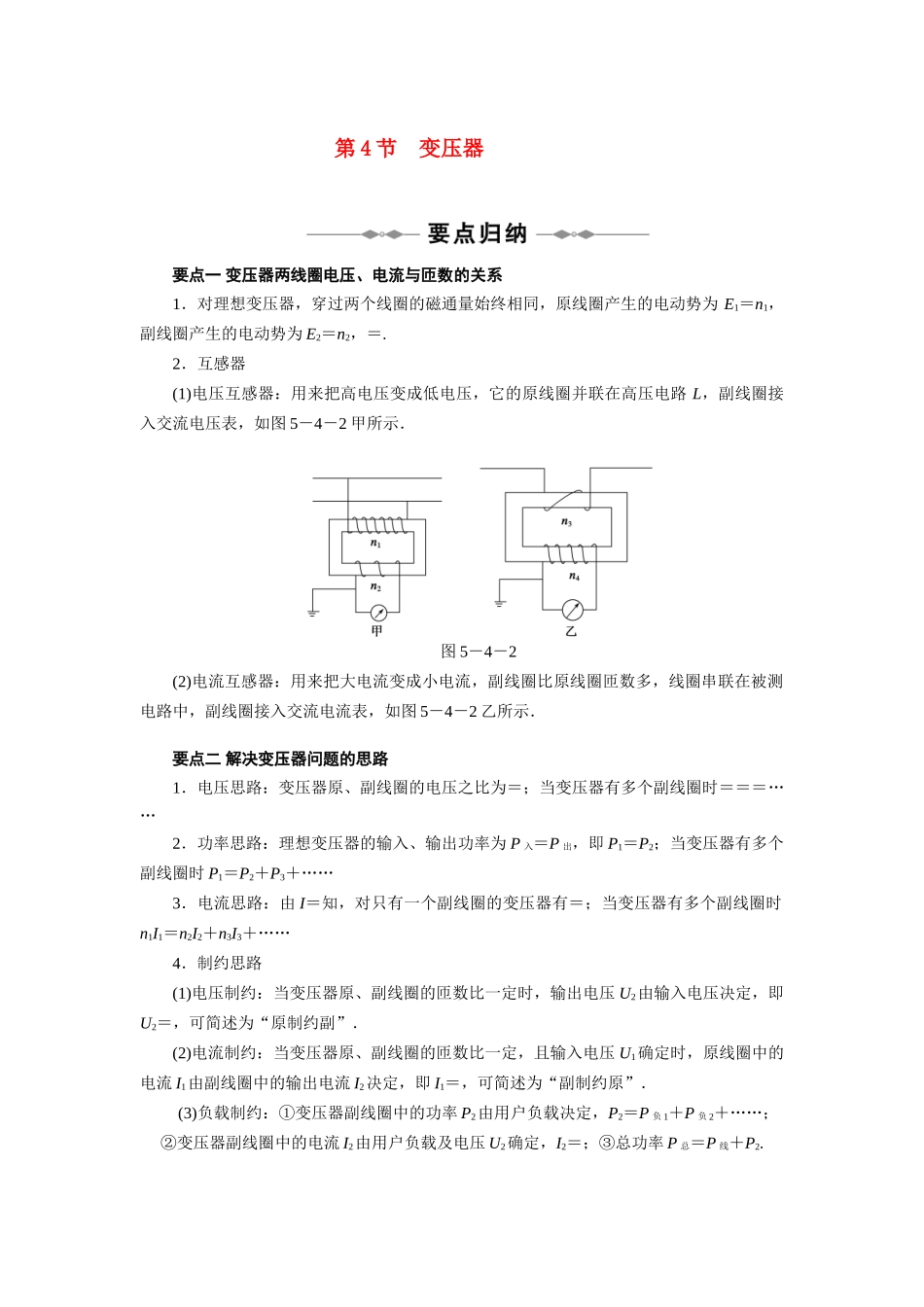

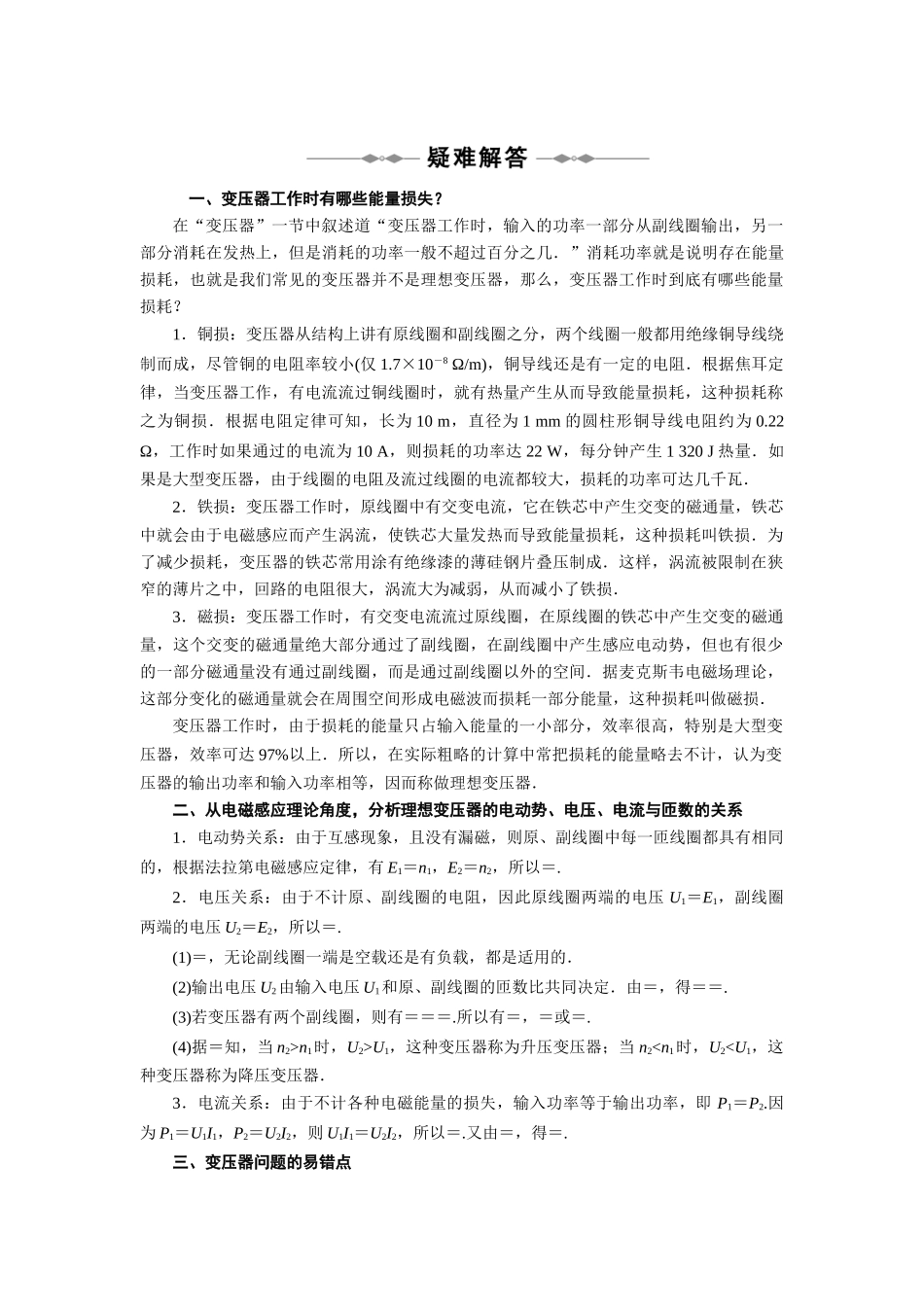

第 4 节 变压器要点一 变压器两线圈电压、电流与匝数的关系1．对理想变压器，穿过两个线圈的磁通量始终相同，原线圈产生的电动势为 E1＝n1，副线圈产生的电动势为 E2＝n2，＝.2．互感器(1)电压互感器：用来把高电压变成低电压，它的原线圈并联在高压电路 L，副线圈接入交流电压表，如图 5－4－2 甲所示．图 5－4－2(2)电流互感器：用来把大电流变成小电流，副线圈比原线圈匝数多，线圈串联在被测电路中，副线圈接入交流电流表，如图 5－4－2 乙所示．要点二 解决变压器问题的思路1．电压思路：变压器原、副线圈的电压之比为＝；当变压器有多个副线圈时＝＝＝……2．功率思路：理想变压器的输入、输出功率为 P 入＝P 出，即 P1＝P2；当变压器有多个副线圈时 P1＝P2＋P3＋……3．电流思路：由 I＝知，对只有一个副线圈的变压器有＝；当变压器有多个副线圈时n1I1＝n2I2＋n3I3＋……4．制约思路(1)电压制约：当变压器原、副线圈的匝数比一定时，输出电压 U2由输入电压决定，即U2＝，可简述为“原制约副”．(2)电流制约：当变压器原、副线圈的匝数比一定，且输入电压 U1确定时，原线圈中的电流 I1由副线圈中的输出电流 I2决定，即 I1＝，可简述为“副制约原”．(3)负载制约：①变压器副线圈中的功率 P2由用户负载决定，P2＝P 负 1＋P 负 2＋……；②变压器副线圈中的电流 I2由用户负载及电压 U2确定，I2＝；③总功率 P 总＝P 线＋P2. 一、变压器工作时有哪些能量损失？在“变压器”一节中叙述道“变压器工作时，输入的功率一部分从副线圈输出，另一部分消耗在发热上，但是消耗的功率一般不超过百分之几．”消耗功率就是说明存在能量损耗，也就是我们常见的变压器并不是理想变压器，那么，变压器工作时到底有哪些能量损耗？1．铜损：变压器从结构上讲有原线圈和副线圈之分，两个线圈一般都用绝缘铜导线绕制而成，尽管铜的电阻率较小(仅 1.7×10－8 Ω/m)，铜导线还是有一定的电阻．根据焦耳定律，当变压器工作，有电流流过铜线圈时，就有热量产生从而导致能量损耗，这种损耗称之为铜损．根据电阻定律可知，长为 10 m，直径为 1 mm 的圆柱形铜导线电阻约为 0.22 Ω，工作时如果通过的电流为 10 A，则损耗的功率达 22 W，每分钟产生 1 320 J 热量．如果是大型变压器，由于线圈的电阻及流过线圈的电流都较大，损耗的功率可达几千瓦．2．铁损：变压器工作时，原线圈中有交变电流，它在铁芯中产生交变的...
