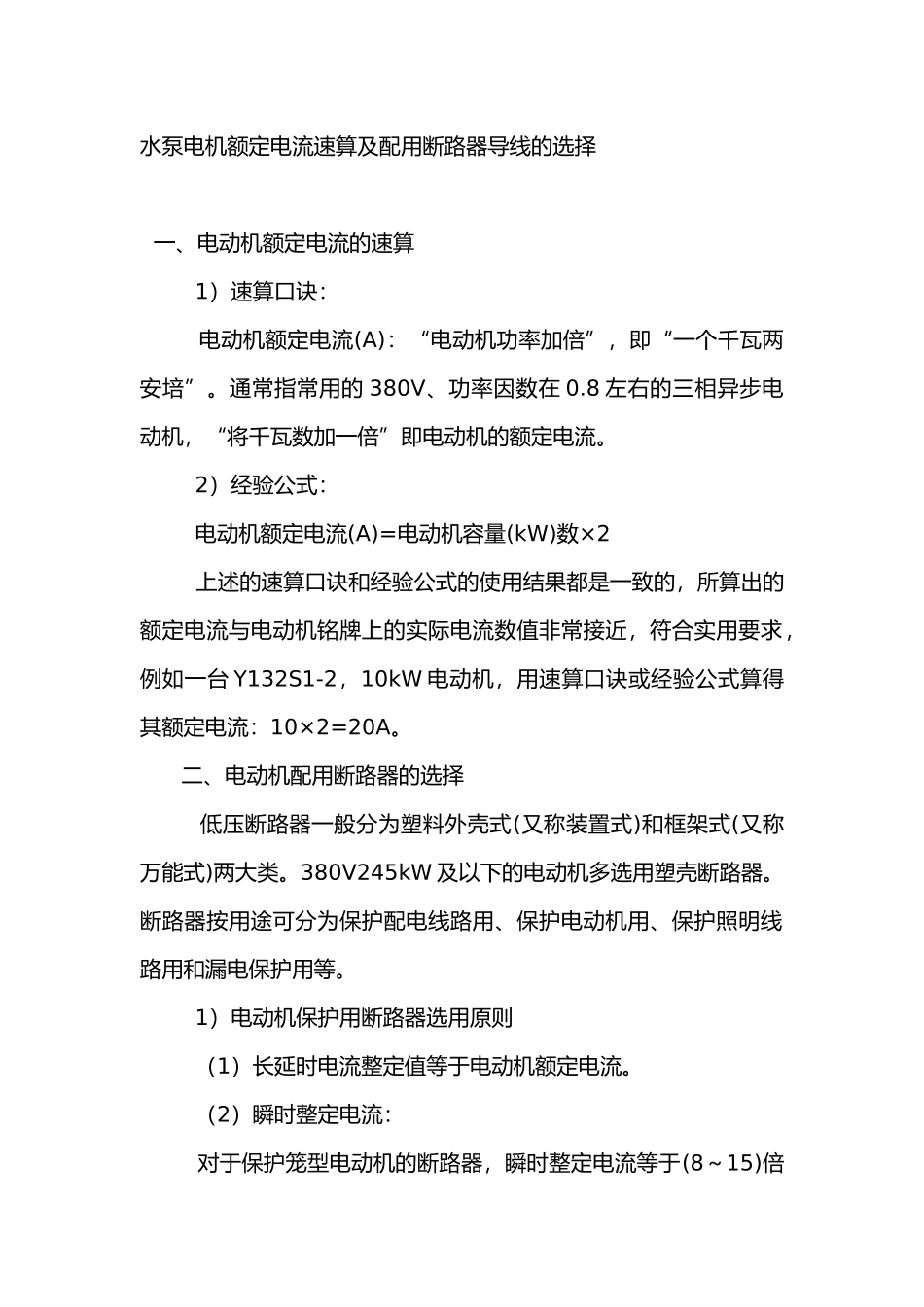

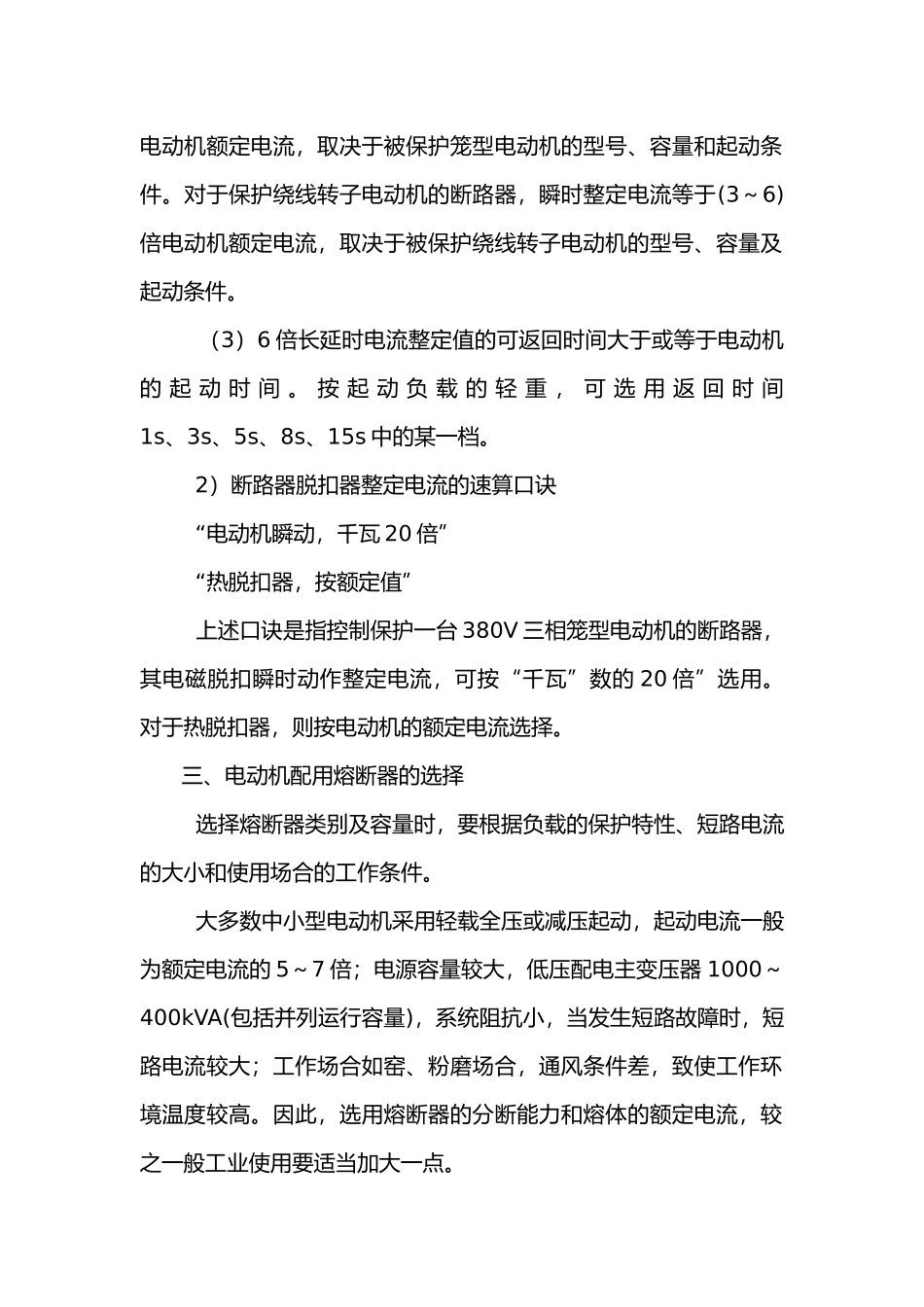

水泵电机额定电流速算及配用断路器导线的选择 一、电动机额定电流的速算 1）速算口诀： 电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。通常指常用的 380V、功率因数在 0.8 左右的三相异步电动机，“将千瓦数加一倍”即电动机的额定电流。 2）经验公式： 电动机额定电流(A)=电动机容量(kW)数×2 上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台 Y132S1-2，10kW 电动机，用速算口诀或经验公式算得其额定电流：10×2=20A。 二、电动机配用断路器的选择 低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。380V245kW 及以下的电动机多选用塑壳断路器。断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。 1）电动机保护用断路器选用原则 （1）长延时电流整定值等于电动机额定电流。 （2）瞬时整定电流： 对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。 （3）6 倍长延时电流整定值的可返回时间大于或等于电动机的 起 动 时 间 。 按 起 动 负 载 的 轻 重 ， 可 选 用 返 回 时 间1s、3s、5s、8s、15s 中的某一档。 2）断路器脱扣器整定电流的速算口诀 “电动机瞬动，千瓦 20 倍” “热脱扣器，按额定值” 上述口诀是指控制保护一台 380V 三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“千瓦”数的 20 倍”选用。对于热脱扣器，则按电动机的额定电流选择。 三、电动机配用熔断器的选择 选择熔断器类别及容量时，要根据负载的保护特性、短路电流的大小和使用场合的工作条件。 大多数中小型电动机采用轻载全压或减压起动，起动电流一般为额定电流的 5～7 倍；电源容量较大，低压配电主变压器 1000～400kVA(包括并列运行容量)，系统阻抗小，当发生短路故障时，短路电流较大；工作场合如窑、粉磨场合，通风条件差，致使工作环境温度较高。因此，选用熔断器的分断能力和熔体的额定电流，较之一般工业使用要适当加大一点。 1）熔体额定电流的经验公式 熔体额定电流(A)=电动机额定电流(A)×3 2）熔体额定电流的速算口诀 ...
