三年级科学下册《让更多的灯泡亮起来》课件6 青岛版

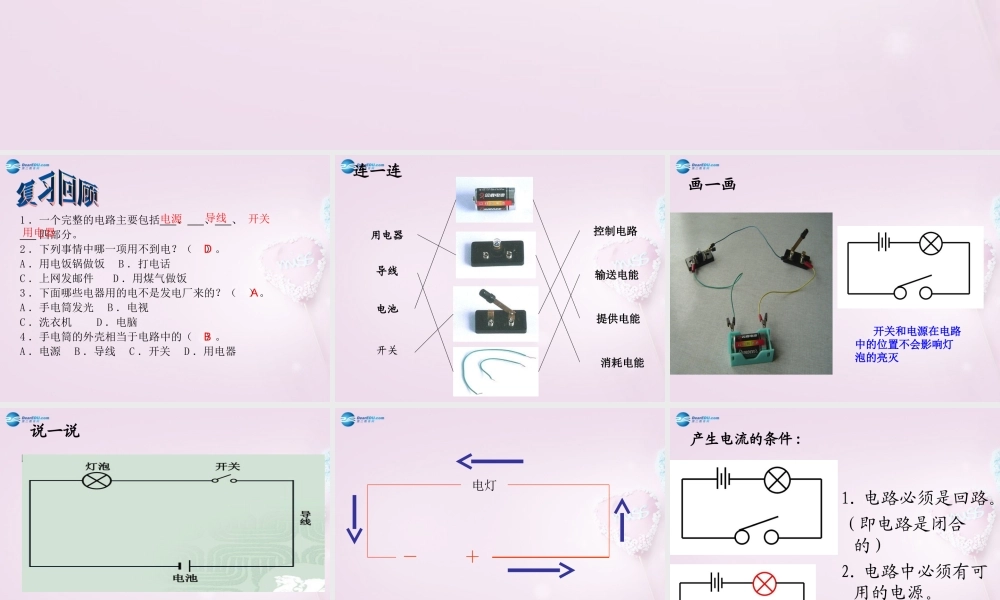

第 12课 导线1 ．一个完整的电路主要包括 、 、 、 四部分。2 ．下列事情中哪一项用不到电？（）。A ．用电饭锅做饭B ．打电话C ．上网发邮件D ．用煤气做饭3 ．下面哪些电器用的电不是发电厂来的？（）。A ．手电筒发光B ．电视C ．洗衣机D ．电脑4 ．手电筒的外壳相当于电路中的（）。A ．电源B ．导线C ．开关D ．用电器电源开关用电器DAB连一连用电器导线电池开关控制电路输送电能提供电能消耗电能画一画 开关和电源在电路中的位置不会影响灯泡的亮灭你知道这个电路中电流的流向么？说一说＋－电灯在电路中，电流从正极流向负极，不断的循环往复。1. 电路必须是回路。（即电路是闭合的）2. 电路中必须有可用的电源。产生电流的条件 :想一想试着画出该电路中电流的流向。当开关闭合时，L1 和 L2 会亮么？ 在该电路中，断开任一个开关，灯泡还会亮么？L1L2想一想 电路中任意一个开关断开，整个电路都不会产生电流。 把几个导体依次首尾相连接，接入电路，这样的连接方式叫做串联，这样连接成的电路叫串联电路。 想一想 在该电路中，断开任一个开关，灯泡还会亮么？ 电流有多条通路；有一条通路断开，不影响其他通路的断开。• 把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫并联，这样连接成的电路叫做并联电路。两组电路中，那组灯泡会更亮？想一想• 串联电路1. 各用电器首尾相连，电流只有一条路径。2. 电路中任一个开关断开，整个电路都不会产生电流。3. 电路中电流强度处处相等，总电压等于各部分电压之和。 •并联电路1. 各用电器并列接收电路，电流不止一条路径。2. 电流有多条通路；有一条通路断开，不影响其他通路的断开。3. 电路中各电流等于各支路之和，各之路电压相等。 比一比 在电池节数相同的情况下，两只灯泡成串地连接在电路里发出的光暗，并列地连在电路里发出的光亮。 你有几种方法能让两个小灯泡同时亮起来？画出电路图。试一试L1L2ABL1L2• 学习了串联电路和并联电路的特点后，你能设计一个红灯、黄灯、绿灯交互发光的信号灯么？画出电路图。能力拓展1 ．在同一电路上，一个开关与两个或两个以上的用电器首尾相连，这种电路是 电路。• 2 ．在同一电路上，有两个或两个以上的用电器，各个用电器都有不同的开关，这种电路是 电路。• 3 ．当好小法官• （ 1 ）一个开关只能控制一个小灯泡的亮灭。（ ）• （ 2 ）把两...
