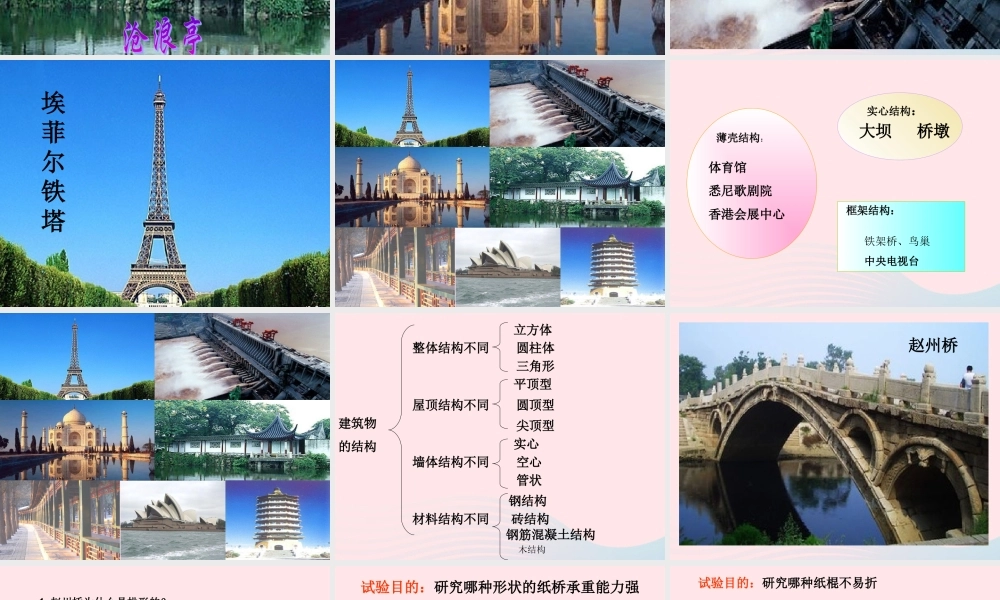

巧妙的结构欣赏图片教学目标探究新知泰姬陵三峡大坝埃菲尔铁塔薄壳结构：体育馆悉尼歌剧院香港会展中心实心结构：大坝 桥墩框架结构：铁架桥、鸟巢中央电视台建筑物的结构整体结构不同墙体结构不同屋顶结构不同材料结构不同三角形圆柱体立方体尖顶型平顶型圆顶型管状空心实心钢筋混凝土结构砖结构钢结构木结构赵州桥1
赵州桥为什么是拱形的
楼板、立柱为什么做成空心的
屋顶或墙体的钢架结构为什么是三角形的
因为拱形能承受巨大的压力，还能减少洪水对桥身的冲击楼板、立柱做成空心，既可以减轻自身重量，又可以增加抗弯曲的能力
因为三角形框架是最稳定的框架结构

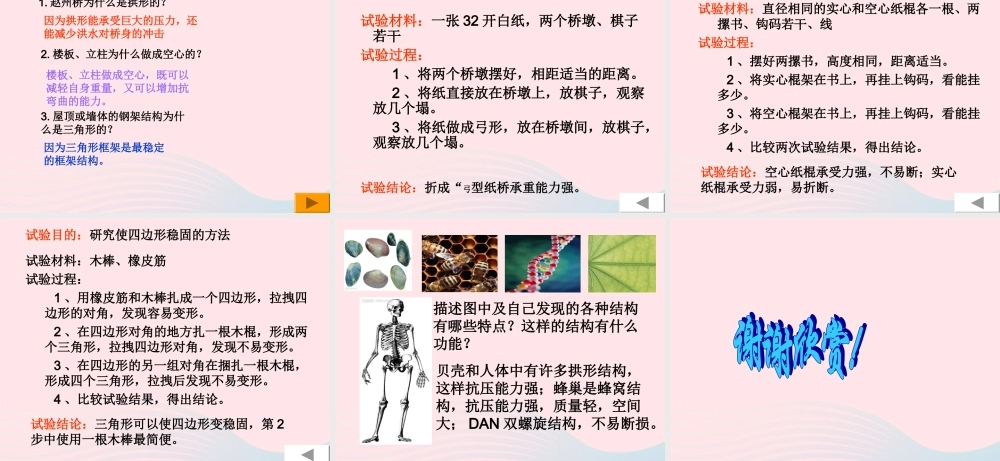

试验目的：研究哪种形状的纸桥承重能力强试验材料：一张 32 开白纸，两个桥墩、棋子若干试验过程： 1 、将两个桥墩摆好，相距适当的距离
2 、将纸直接放在桥墩上，放棋子，观察放几个塌
3 、将纸做成弓形，放在桥墩间，放棋子，观察放几个塌
试验结论：折成“弓型纸桥承重能力强
试验目的：研究哪种纸棍不易折试验材料：直径相同的实心和空心纸棍各一根、两摞书、钩码若干、线试验过程： 1 、摆好两摞书，高度相同，距离适当
2 、将实心棍架在书上，再挂上钩码，看能挂多少
3 、将空心棍架在书上，再挂上钩码，看能挂多少
4 、比较两次试验结果，得出结论
试验结论：空心纸棍承受力强，不易断；实心纸棍承受力弱，易折断
试验目的：研究使四边形稳固的方法试验材料：木棒、橡皮筋试验过程： 1 、用橡皮筋和木棒扎成一个四边形，拉拽四边形的对角，发现容易变形
2 、在四边形对角的地方扎一根木棍，形成两个三角形，拉拽四边形对角，发现不易变形
3 、在四边形的另一组对角在捆扎一根木棍，形成四个三角形，拉拽后发现不易变形
4 、比较试验结果，得出结论
试验结论：三角形可以使四边形变稳固，第 2步中使用一根木棒最简便
描述图中及自己发现的各种结构有哪
