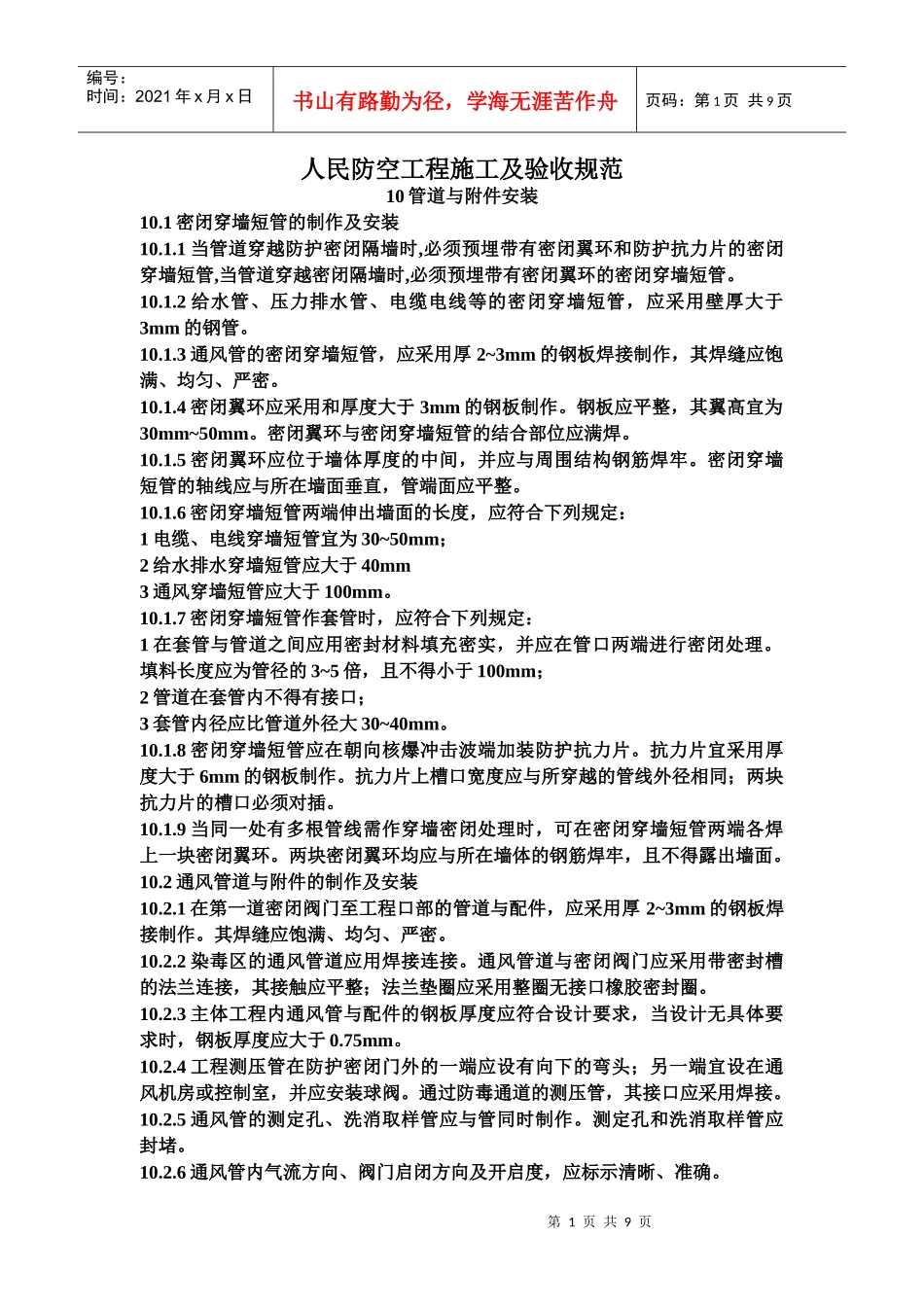

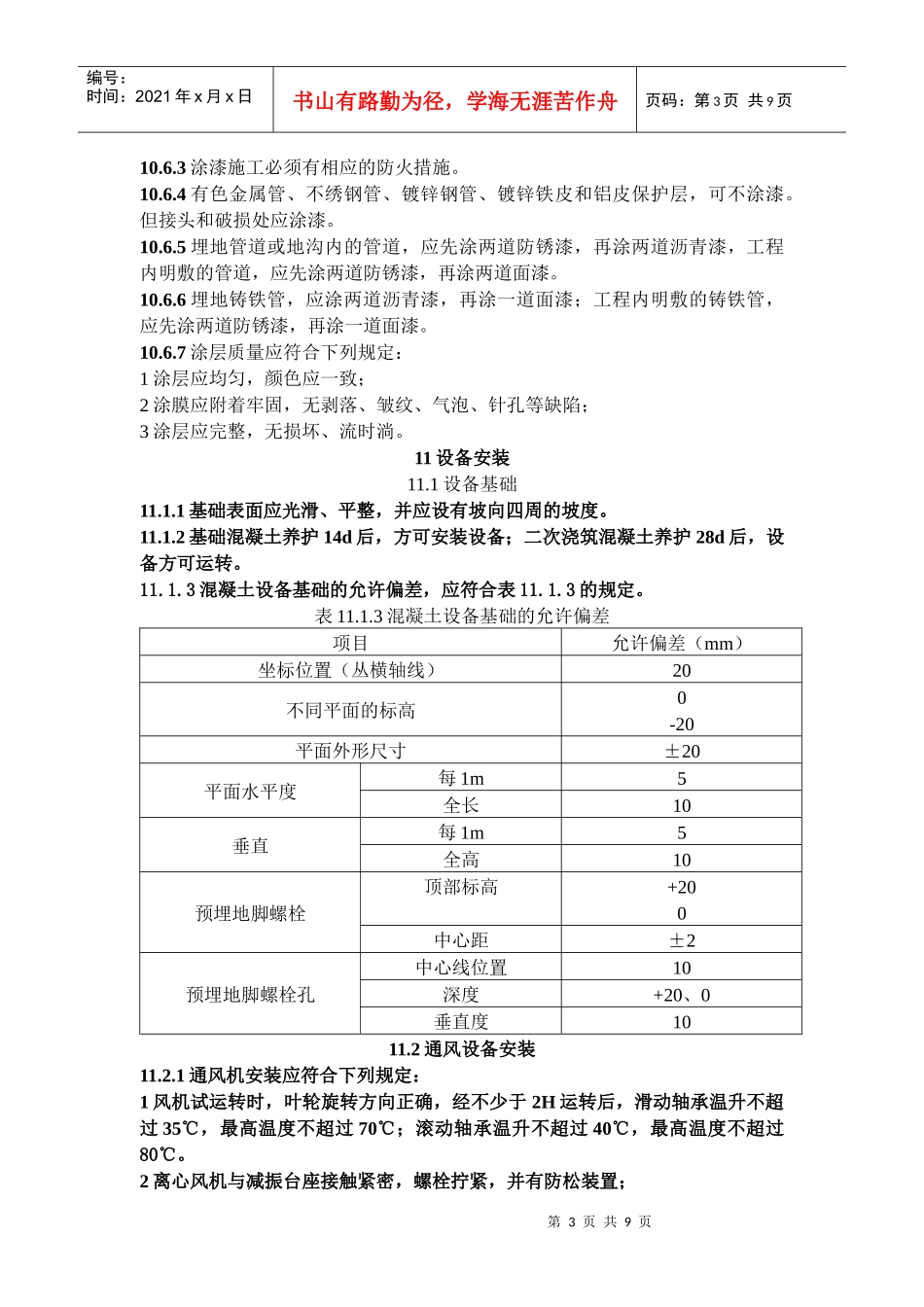

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页人民防空工程施工及验收规范10管道与附件安装10.1密闭穿墙短管的制作及安装10.1.1当管道穿越防护密闭隔墙时,必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管,当管道穿越密闭隔墙时,必须预埋带有密闭翼环的密闭穿墙短管。10.1.2给水管、压力排水管、电缆电线等的密闭穿墙短管，应采用壁厚大于3mm的钢管。10.1.3通风管的密闭穿墙短管，应采用厚2~3mm的钢板焊接制作，其焊缝应饱满、均匀、严密。10.1.4密闭翼环应采用和厚度大于3mm的钢板制作。钢板应平整，其翼高宜为30mm~50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。10.1.5密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。10.1.6密闭穿墙短管两端伸出墙面的长度，应符合下列规定：1电缆、电线穿墙短管宜为30~50mm；2给水排水穿墙短管应大于40mm3通风穿墙短管应大于100mm。10.1.7密闭穿墙短管作套管时，应符合下列规定：1在套管与管道之间应用密封材料填充密实，并应在管口两端进行密闭处理。填料长度应为管径的3~5倍，且不得小于100mm；2管道在套管内不得有接口；3套管内径应比管道外径大30~40mm。10.1.8密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。抗力片宜采用厚度大于6mm的钢板制作。抗力片上槽口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。10.1.9当同一处有多根管线需作穿墙密闭处理时，可在密闭穿墙短管两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。10.2通风管道与附件的制作及安装10.2.1在第一道密闭阀门至工程口部的管道与配件，应采用厚2~3mm的钢板焊接制作。其焊缝应饱满、均匀、严密。10.2.2染毒区的通风管道应用焊接连接。通风管道与密闭阀门应采用带密封槽的法兰连接，其接触应平整；法兰垫圈应采用整圈无接口橡胶密封圈。10.2.3主体工程内通风管与配件的钢板厚度应符合设计要求，当设计无具体要求时，钢板厚度应大于0.75mm。10.2.4工程测压管在防护密闭门外的一端应设有向下的弯头；另一端宜设在通风机房或控制室，并应安装球阀。通过防毒通道的测压管，其接口应采用焊接。10.2.5通风管的测定孔、洗消取样管应与管同时制作。测定孔和洗消取样管应封堵。10.2.6通风管内气流方向、阀门启闭方向及开启度，应标示清晰、准确。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页10.3给水、排水管道、供油管道与附件的安装：10.3.1压力排水管宜采用给水铸铁管、镀锌管、镀锌钢管或UPVC塑料管，其接口应采用油嘛填充或石棉水泥抹口，不得采用水泥砂浆抹口。10.3.2油管丝扣连接的填料，应采用甘油和红丹粉的调和物，不得采用铅油麻丝。油管法兰连接的垫板，应采用两面涂石墨的石棉纸板，不得采用普通橡胶垫圈。10.3.3防爆清扫口安装，应符合下列要求：1当采用防护盖板时，盖板应采用厚度大于3mm的镀锌或镀铬钢板制作；其表面应光洁，安装应严密。2清扫口安装高度应底于周围地面3~5mm。10.3.4与工程外部相连的管道的控制阀门，应安装在工程内靠近防护墙处，并应便于操作，启闭灵活，有明显的标志。控制阀门的工作压力应大于1Mpa。控制阀门在安装前，应逐个进行强度和严密性检验。10.3.5各种阀门启闭方向和管道内介质流向，应标示清晰、准确。10.4电缆、电线穿管的安装10.4.1电缆、电线在穿越密闭穿墙短管时，应清除管内积水，杂物。在管内两端应采用密封材料充填，填料应捣固密实。10.4.2电缆、电线暗配管穿越防护密闭隔墙或密闭隔墙时，应在墙两侧设置过接盒，盒内不得有接线头。过线盒穿线后应密封，并加盖板。10.4.3灯头盒、开关盒、接线盒等应紧贴模板固定，并应与电缆、电线暗配管连接牢固。暗配管应与结构钢筋点焊牢固。10.4.4电缆、电线暗配敷设完毕后，暗配管管口应密封。10.5排烟管与附件的安装10.5.1排烟管宜采用钢管或铸铁管。当采用焊接钢管时，其壁厚应大于3mm；管道连接宜采用焊接。当采用法兰连接时，法兰面应平整，并应有密封槽；法兰之间应衬垫耐热胶...
