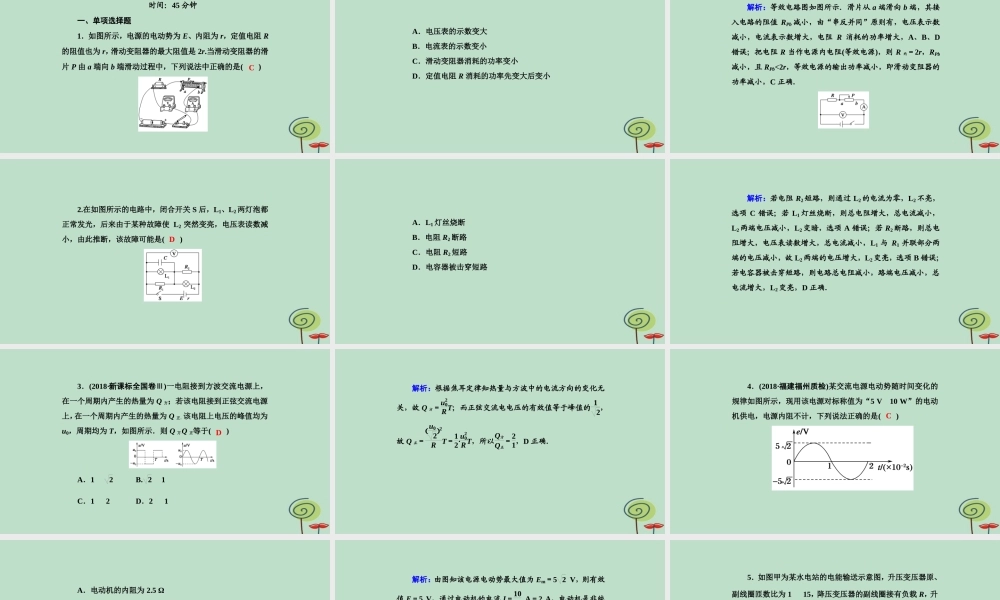

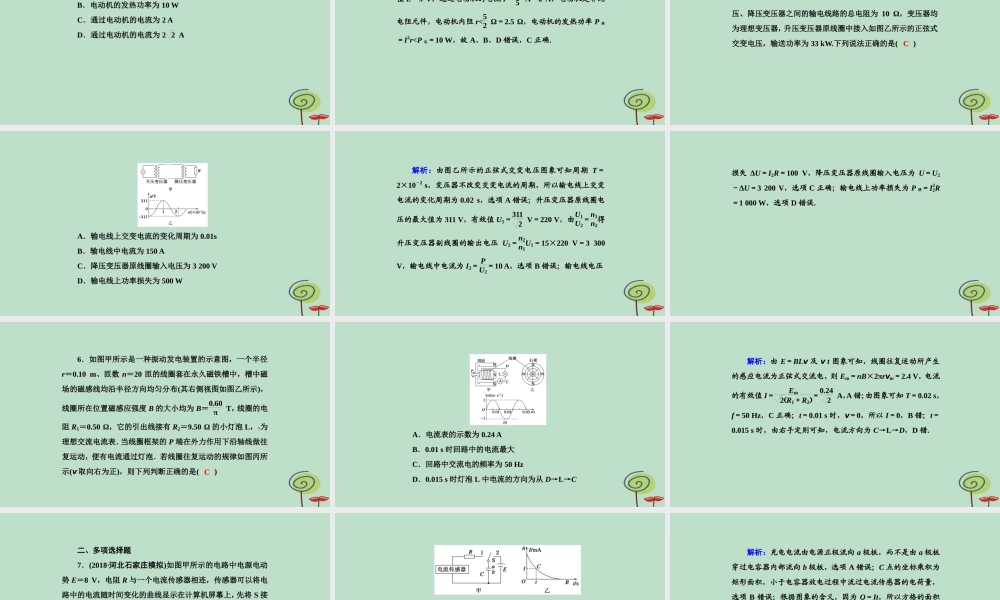

专题限时训练 10 直流与交流电路时间：45 分钟 一、单项选择题 1．如图所示，电源的电动势为 E、内阻为 r，定值电阻 R的阻值也为 r，滑动变阻器的最大阻值是 2r.当滑动变阻器的滑片 P 由 a 端向 b 端滑动过程中，下列说法中正确的是( ) C A．电压表的示数变大 B．电流表的示数变小 C．滑动变阻器消耗的功率变小 D．定值电阻 R 消耗的功率先变大后变小 解析：等效电路图如图所示．滑片从 a 端滑向 b 端，其接入电路的阻值 RPb 减小，由“串反并同”原则有，电压表示数减小，电流表示数增大，电阻 R 消耗的功率增大，A、B、D错误；把电阻 R 当作电源内电阻(等效电源)，则 R 内＝2r，RPb减小，且 RPb<2r，等效电源的输出功率减小，即滑动变阻器的功率减小，C 正确． 2.在如图所示的电路中，闭合开关 S 后，L1、L2 两灯泡都正常发光，后来由于某种故障使 L2 突然变亮，电压表读数减小，由此推断，该故障可能是( ) D A．L1 灯丝烧断 B．电阻 R2 断路 C．电阻 R2 短路 D．电容器被击穿短路 解析：若电阻 R2 短路，则通过 L2 的电流为零，L2 不亮，选项 C 错误；若 L1 灯丝烧断，则总电阻增大，总电流减小，L2 两端电压减小，L2 变暗，选项 A 错误；若 R2 断路，则总电阻增大，电压表读数增大，总电流减小，L1 与 R1 并联部分两端的电压减小，故 L2 两端的电压增大，L2 变亮，选项 B 错误；若电容器被击穿短路，则电路总电阻减小，路端电压减小，总电流增大，L2 变亮，D 正确． 3．(2018·新课标全国卷Ⅲ)一电阻接到方波交流电源上，在一个周期内产生的热量为 Q 方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为 Q 正．该电阻上电压的峰值均为u0，周期均为 T，如图所示．则 Q 方Q 正等于( ) A．1  2 B. 2 1 C．1  2 D．2  1 D 解析：根据焦耳定律知热量与方波中的电流方向的变化无关，故 Q 方＝u20RT；而正弦交流电电压的有效值等于峰值的 12，故 Q 正＝u022R T＝12·u20RT，所以Q方Q正＝21，D 正确． 4．(2018·福建福州质检)某交流电源电动势随时间变化的规律如图所示，现用该电源对标称值为“5 V 10 W”的电动机供电，电源内阻不计，下列说法正确的是( ) C A．电动机的内阻为 2.5 Ω B．电动机的发热功率为 10 W C．通过电动机的电流为 2 A D．通过电动机的电流为 2 2 A 解析：由图知该...
