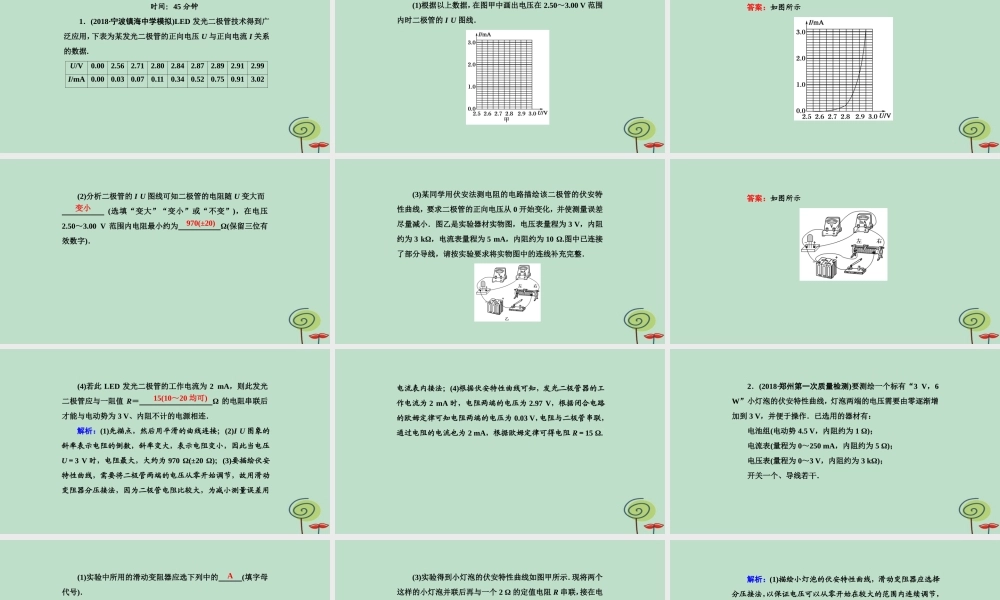

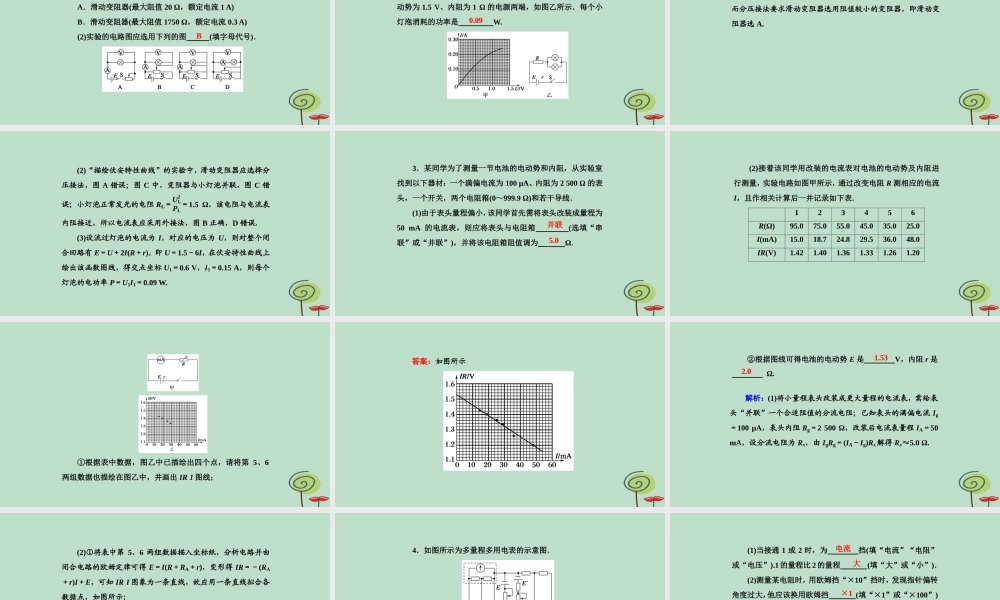

专题限时训练 14 电学实验与创新时间：45 分钟 1．(2018·宁波镇海中学模拟)LED 发光二极管技术得到广泛应用，下表为某发光二极管的正向电压 U 与正向电流 I 关系的数据. U/V 0.00 2.56 2.71 2.80 2.84 2.87 2.89 2.91 2.99 I/mA 0.00 0.03 0.07 0.11 0.34 0.52 0.75 0.91 3.02 (1)根据以上数据，在图甲中画出电压在 2.50～3.00 V 范围内时二极管的 I U 图线． 答案：如图所示 (2)分析二极管的 I U 图线可知二极管的电阻随 U 变大而 (选填“变大”“变小”或“不变”)，在电压2.50～3.00 V 范围内电阻最小约为 Ω(保留三位有效数字)． 变小 970(±20) (3)某同学用伏安法测电阻的电路描绘该二极管的伏安特性曲线，要求二极管的正向电压从 0 开始变化，并使测量误差尽量减小．图乙是实验器材实物图，电压表量程为 3 V，内阻约为 3 kΩ，电流表量程为 5 mA，内阻约为 10 Ω.图中已连接了部分导线，请按实验要求将实物图中的连线补充完整． 答案：如图所示 (4)若此 LED 发光二极管的工作电流为 2 mA，则此发光二极管应与一阻值 R＝ Ω 的电阻串联后才能与电动势为 3 V、内阻不计的电源相连． 15(10～20 均可) 解析：(1)先描点，然后用平滑的曲线连接；(2)I U 图象的斜率表示电阻的倒数，斜率变大，表示电阻变小，因此当电压U＝3 V 时，电阻最大，大约为 970 Ω(±20 Ω)；(3)要描绘伏安特性曲线，需要将二极管两端的电压从零开始调节，故用滑动变阻器分压接法，因为二极管电阻比较大，为减小测量误差用 电流表内接法；(4)根据伏安特性曲线可知，发光二极管器的工作电流为 2 mA 时，电阻两端的电压为 2.97 V，根据闭合电路的欧姆定律可知电阻两端的电压为 0.03 V，电阻与二极管串联，通过电阻的电流也为 2 mA，根据欧姆定律可得电阻 R＝15 Ω. 2．(2018·郑州第一次质量检测)要测绘一个标有“3 V，6 W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到 3 V，并便于操作．已选用的器材有： 电池组(电动势 4.5 V，内阻约为 1 Ω)； 电流表(量程为 0～250 mA，内阻约为 5 Ω)； 电压表(量程为 0～3 V，内阻约为 3 kΩ)； 开关一个、导线若干． (1)实验中所用的滑动变阻器应选下列中的 (填字母代号)． A．滑动变阻器(最大阻值 20 Ω，额定电流 1 A) B．滑动变阻器(最大阻值 1750 Ω，额定电流 0.3 A) (2)实验的...
