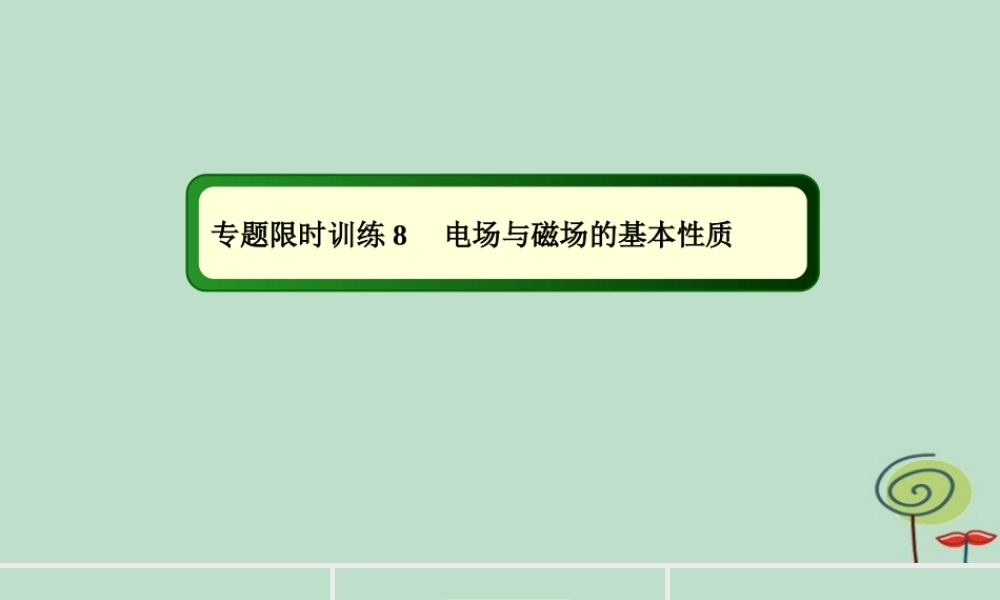

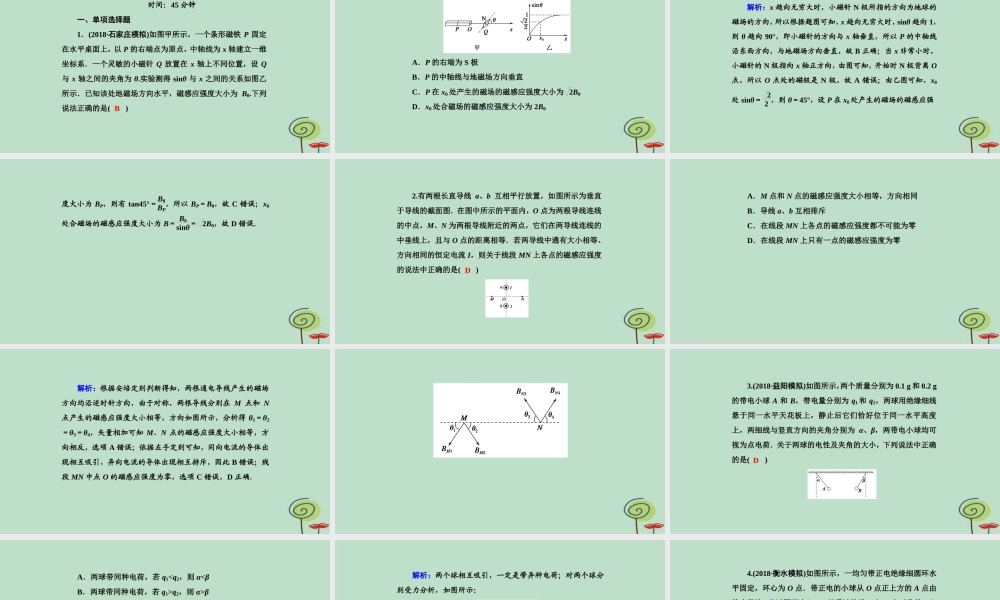

专题限时训练 8 电场与磁场的基本性质 时间：45 分钟 一、单项选择题 1．(2018·石家庄模拟)如图甲所示，一个条形磁铁 P 固定在水平桌面上，以 P 的右端点为原点，中轴线为 x 轴建立一维坐标系．一个灵敏的小磁针 Q 放置在 x 轴上不同位置，设 Q与 x 轴之间的夹角为 θ.实验测得 sinθ 与 x 之间的关系如图乙所示．已知该处地磁场方向水平，磁感应强度大小为 B0.下列说法正确的是( ) B A．P 的右端为 S 极 B．P 的中轴线与地磁场方向垂直 C．P 在 x0 处产生的磁场的磁感应强度大小为 2B0 D．x0 处合磁场的磁感应强度大小为 2B0 解析：x 趋向无穷大时，小磁针 N 极所指的方向为地球的磁场的方向，所以根据题图可知，x 趋向无穷大时，sinθ 趋向 1，则 θ 趋向 90°，即小磁针的方向与 x 轴垂直，所以 P 的中轴线沿东西方向，与地磁场方向垂直，故 B 正确；当 x 非常小时，小磁针的 N 极指向 x 轴正方向，由图可知，开始时 N 极背离 O点，所以 O 点处的磁极是 N 极，故 A 错误；由乙图可知，x0处 sinθ＝ 22 ，则 θ＝45°，设 P 在 x0 处产生的磁场的磁感应强 度大小为 BP，则有 tan45°＝B0BP，所以 BP＝B0，故 C 错误；x0处合磁场的磁感应强度大小为 B＝ B0sinθ＝ 2B0，故 D 错误． 2.有两根长直导线 a、b 互相平行放置，如图所示为垂直于导线的截面图．在图中所示的平面内，O 点为两根导线连线的中点，M、N 为两根导线附近的两点，它们在两导线连线的中垂线上，且与 O 点的距离相等．若两导线中通有大小相等、方向相同的恒定电流 I，则关于线段 MN 上各点的磁感应强度的说法中正确的是( ) D A．M 点和 N 点的磁感应强度大小相等，方向相同 B．导线 a、b 互相排斥 C．在线段 MN 上各点的磁感应强度都不可能为零 D．在线段 MN 上只有一点的磁感应强度为零 解析：根据安培定则判断得知，两根通电导线产生的磁场方向均沿逆时针方向，由于对称，两根导线分别在 M 点和 N点产生的磁感应强度大小相等，方向如图所示，分析得 θ1＝θ2＝θ3＝θ4，矢量相加可知 M、N 点的磁感应强度大小相等，方向相反，选项 A 错误；依据左手定则可知，同向电流的导体出现相互吸引，异向电流的导体出现相互排斥，因此 B 错误；线段 MN 中点 O 的磁感应强度为零，选项 C 错误，D 正确． 3.(2018·益阳模拟)如图所示，两个质量...
