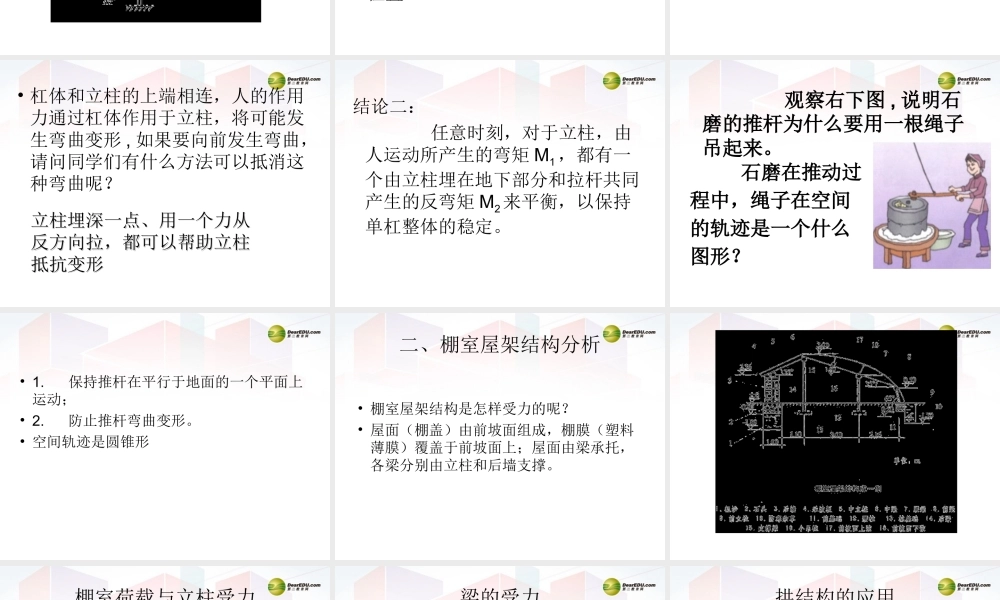

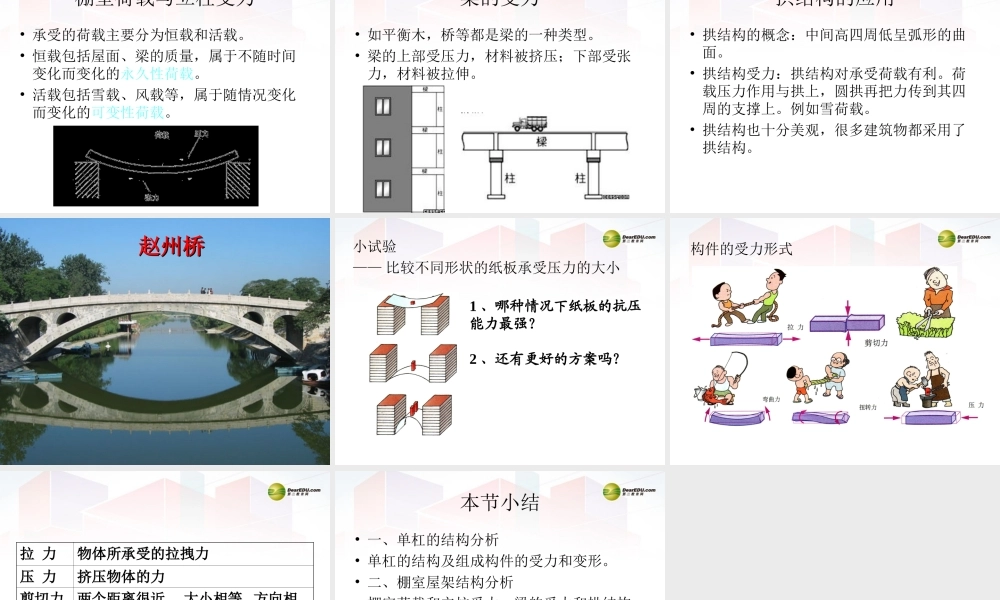

第二节 典型案例分析－－结构是怎样受力的• 从力学角度出发，对结构理解为：结构是可承受一定力的架构形态，结构可以抵抗引起形态和大小变化的力。单杠的受力和变形分析 • 把单杠看成结构，构件有：杠体、立柱、拉杆。球球球球F球小球对固定点的作用力的方向，从固定点指向小球球心所处的瞬间位置。单摆实验示意图• 运动员在杠体上转动，其侧视图与单摆类似：杠体相当于固定点，人相当于小球。• 所以，任意时刻，人对杠体的作用力方向都是指向人重心所处的瞬间位置。• 结论一： 杠体总是朝着人体所在的瞬间位置的方向上发生弯曲。• 杠体和立柱的上端相连，人的作用力通过杠体作用于立柱，将可能发生弯曲变形 , 如果要向前发生弯曲，请问同学们有什么方法可以抵消这种弯曲呢？立柱埋深一点、用一个力从立柱埋深一点、用一个力从反方向拉，都可以帮助立柱反方向拉，都可以帮助立柱抵抗变形抵抗变形结论二： 任意时刻，对于立柱，由人运动所产生的弯矩 M1，都有一个由立柱埋在地下部分和拉杆共同产生的反弯矩 M2来平衡，以保持单杠整体的稳定。 观察右下图 , 说明石磨的推杆为什么要用一根绳子吊起来。 石磨在推动过程中，绳子在空间的轨迹是一个什么图形？• 1. 保持推杆在平行于地面的一个平面上运动；• 2. 防止推杆弯曲变形。• 空间轨迹是圆锥形二、棚室屋架结构分析• 棚室屋架结构是怎样受力的呢？• 屋面（棚盖）由前坡面组成，棚膜（塑料薄膜）覆盖于前坡面上；屋面由梁承托，各梁分别由立柱和后墙支撑。棚室荷载与立柱受力• 承受的荷载主要分为恒载和活载。• 恒载包括屋面、梁的质量，属于不随时间变化而变化的永久性荷载。• 活载包括雪载、风载等，属于随情况变化而变化的可变性荷载。梁的受力• 如平衡木，桥等都是梁的一种类型。• 梁的上部受压力，材料被挤压；下部受张力，材料被拉伸。拱结构的应用• 拱结构的概念：中间高四周低呈弧形的曲面。• 拱结构受力：拱结构对承受荷载有利。荷载压力作用与拱上，圆拱再把力传到其四周的支撑上。例如雪荷载。• 拱结构也十分美观，很多建筑物都采用了拱结构。赵州桥赵州桥小试验—— 比较不同形状的纸板承受压力的大小1 、哪种情况下纸板的抗压能力最强？2 、还有更好的方案吗？构件的受力形式拉 力 物体所承受的拉拽力 压 力 挤压物体的力 剪切力 两个距离很近 , 大小相等 , 方向相反 , 且作用于同一物体上的平行力 扭转力 反...
