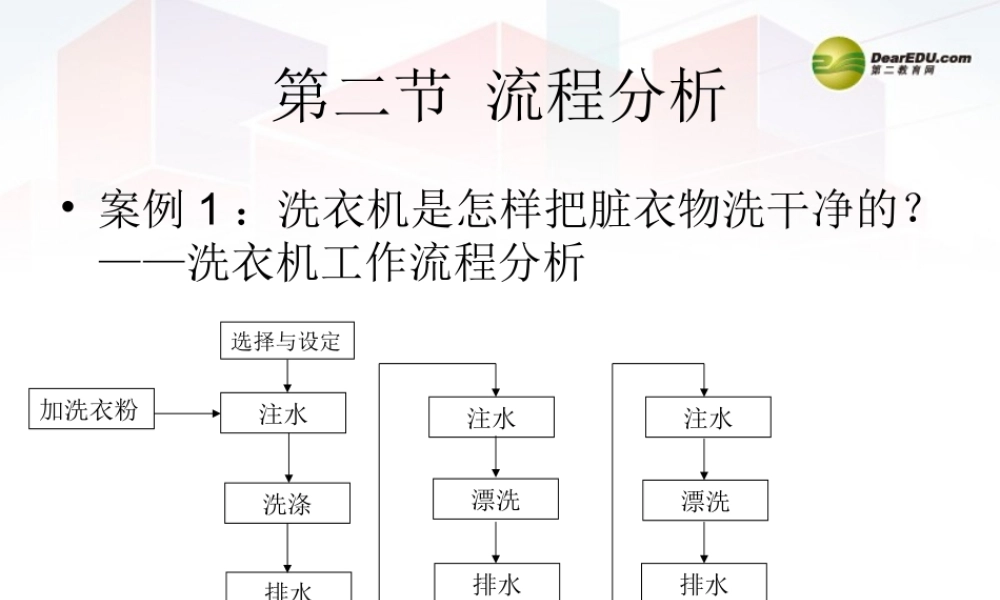

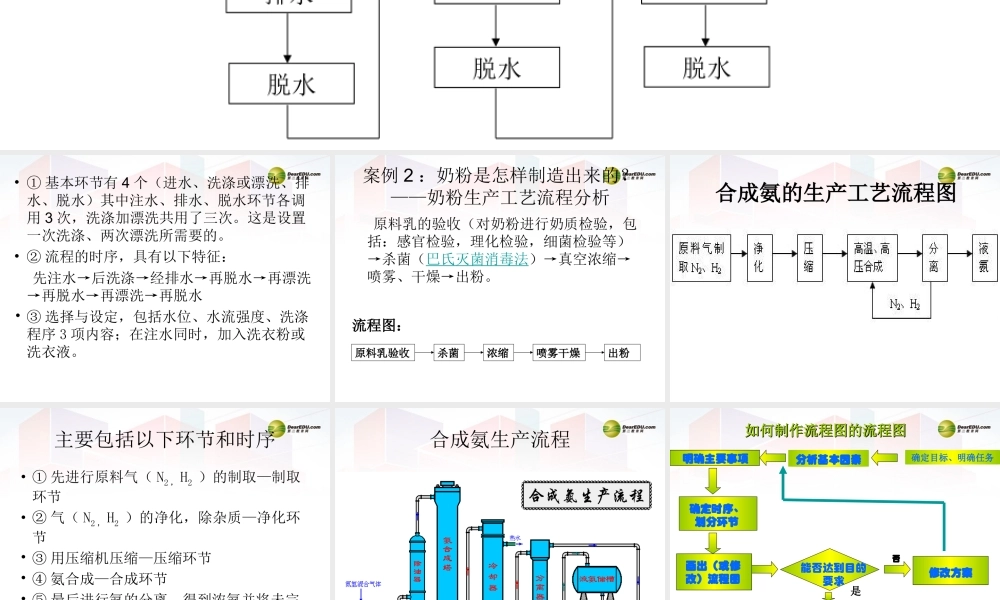

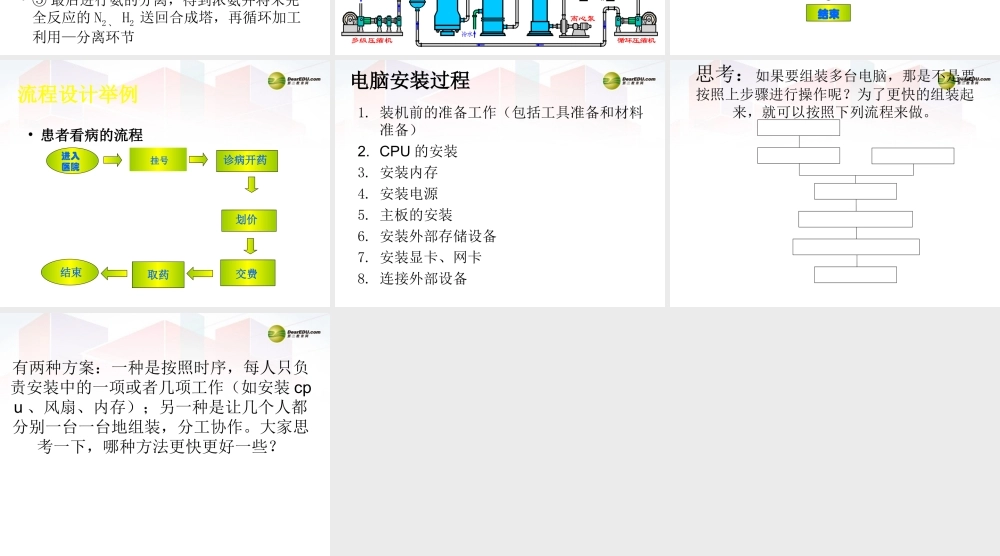

第二节 流程分析• 案例 1 ：洗衣机是怎样把脏衣物洗干净的？——洗衣机工作流程分析加洗衣粉选择与设定注水洗涤排水脱水注水注水漂洗排水脱水漂洗排水脱水 • ① 基本环节有 4 个（进水、洗涤或漂洗、排水、脱水）其中注水、排水、脱水环节各调用 3 次，洗涤加漂洗共用了三次。这是设置一次洗涤、两次漂洗所需要的。• ② 流程的时序，具有以下特征： 先注水→后洗涤→经排水→再脱水→再漂洗→再脱水→再漂洗→再脱水• ③ 选择与设定，包括水位、水流强度、洗涤程序 3 项内容；在注水同时，加入洗衣粉或洗衣液。 案例 2 ：奶粉是怎样制造出来的？——奶粉生产工艺流程分析 原料乳的验收（对奶粉进行奶质检验，包括：感官检验，理化检验，细菌检验等）→杀菌（巴氏灭菌消毒法）→真空浓缩→喷雾、干燥→出粉。原料乳验收浓缩杀菌喷雾干燥出粉流程图： 合成氨的生产工艺流程图 主要包括以下环节和时序• ① 先进行原料气（ N2 ，H2 ）的制取—制取环节• ② 气（ N2 ，H2 ）的净化，除杂质—净化环节• ③ 用压缩机压缩—压缩环节• ④ 氨合成—合成环节• ⑤ 最后进行氨的分离，得到浓氨并将未完全反应的 N2 、 H2 送回合成塔，再循环加工利用—分离环节 合成氨生产流程 分析基本因素明确主要事项确定时序、划分环节画出（或修改）流程图能否达到目的要求 结束修改方案否是确定目标、明确任务如何制作流程图的流程图如何制作流程图的流程图 流程设计举例• 患者看病的流程进入医院挂号诊病开药划价交费取药结束结束 1. 装机前的准备工作（包括工具准备和材料准备）2. CPU 的安装3. 安装内存4. 安装电源5. 主板的安装6. 安装外部存储设备7. 安装显卡、网卡8. 连接外部设备电脑安装过程 思考：如果要组装多台电脑，那是不是要按照上步骤进行操作呢？为了更快的组装起来，就可以按照下列流程来做。安装内存安装电源主板的安装安装外部存储设备安装显卡、声卡、网卡连接外部设备CPU 的安装 有两种方案：一种是按照时序，每人只负责安装中的一项或者几项工作（如安装 cpu 、风扇、内存）；另一种是让几个人都分别一台一台地组装，分工协作。大家思考一下，哪种方法更快更好一些？
