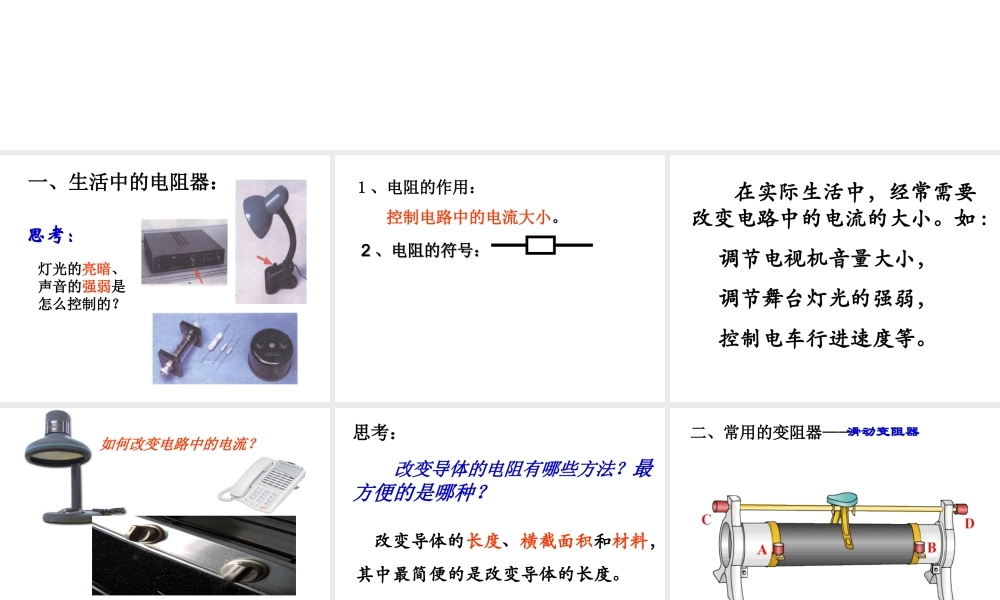

一、生活中的电阻器：思考：灯光的亮暗、声音的强弱是怎么控制的？1 、电阻的作用： 控制电路中的电流大小。22 、电阻的符号：、电阻的符号： 在实际生活中，经常需要改变电路中的电流的大小。如 : 调节电视机音量大小， 调节舞台灯光的强弱， 控制电车行进速度等。如何改变电路中的电流？ 改变电路中的电流的大小可以通过改变电阻大小来实现。思考： 改变导体的电阻有哪些方法？最方便的是哪种？ 改变导体的长度、横截面积和材料，其中最简便的是改变导体的长度。二、常用的变阻器——滑动变阻器观察①②③③④⑤1 、结构：① 接触器：有金属滑片 p ② 金属棒：棒上套有可以滑动的接触器。③ 支架 ④瓷筒 ⑤ 线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。A 、 B 、 C 、 D 是四个接线柱。p2 、原理：改变有效长度改变电阻改变电流滑动变阻器33 、结构示意图：、结构示意图：44 、符号：、符号：探索有效连接方法5 、实验：（ 1 ）要使滑动变阻器串联接入电路（ 2 ）接线柱要“一上、一下”地选取接法： 要求滑动变阻器在闭合开关前，要将滑片置于阻值最大的位置（即离下端接线柱最远的位置）。注意：铭牌： 滑动变阻器铭牌上标有“ 20Ω 1A ”，其含义是什么？ 表示：该变阻器的最大电阻是 20Ω 、允许通过的最大电流是 1A 。 三、其他变阻器：三、其他变阻器：旋钮型变阻器实物与图片展示旋钮型变阻器实物与图片展示一、生活中的电阻器二、滑动变阻器： 1 、原理 2 、构造 3 、使用方法课堂练习1. 滑动变阻器是通过改变接入电路中的____________ 来改变电阻的器件。2. 如图示，当把滑动变阻器接入电路后，滑片P 向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）（ A ） C 和 D （ B ） B 和 D （ C ） A 和 C （ D ） B 和 AABCD P 电阻线的长度CABCDP甲ABCDP乙ABCDP丙ABCDP丁D3. 如图示的滑动变阻器四种接法中，当变阻器的滑片P 向左移动时，都能使电路中的电流变大的是 （ ）（ A ）甲和乙 （ B ）丙和丁 （ C ）甲和丙 （ D ）甲和丁4. 一个滑动变阻器铭牌上标有“ 20Ω 1A” 的字样，它的意思是指变阻器的 （ ）（ A ）电阻最小值是 20Ω ，允许通过的最大电流 是 1A（ B ）电阻最小值是 20Ω ，允许通过的最小电流是 1A（ C ）电阻最大值是 20Ω ，允许通过的最小电流是 1A（ D ）电阻变化范围是 0~20Ω ，允许通过的最大电流是 1AD5. 下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片 P 向右滑动，电流表示数变大，灯泡变亮。0.6A 3－LABCD P S__________________________________
