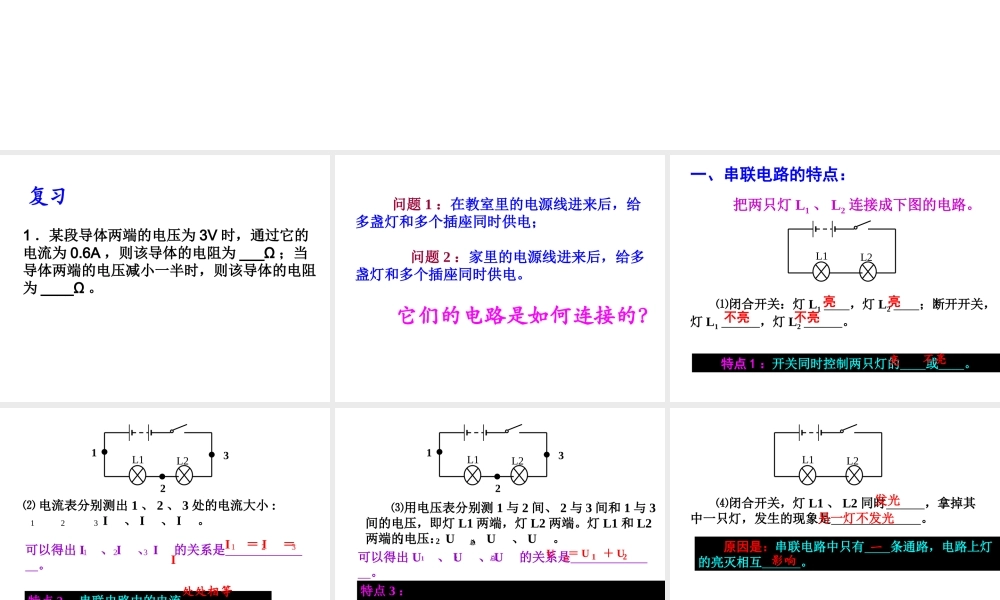

电路分析与应用复习1 ．某段导体两端的电压为 3V 时，通过它的电流为 0.6A ，则该导体的电阻为 ___Ω ；当导体两端的电压减小一半时，则该导体的电阻为 ____Ω 。 问题 1 ：在教室里的电源线进来后，给多盏灯和多个插座同时供电； 问题 2 ：家里的电源线进来后，给多盏灯和多个插座同时供电。 它们的电路是如何连接的？一、串联电路的特点： ⑴闭合开关：灯 L1 ，灯 L2 ；断开开关，灯 L1 ，灯 L2 。把两只灯 L1 、 L2 连接成下图的电路。L1L2亮亮不亮不亮 特点 1 ：开关同时控制两只灯的 或 。亮不亮L1L2⑵ 电流表分别测出 1 、 2 、 3 处的电流大小 : I 、 I 、 I 。123123可以得出 I 、 I 、 I 的关系是 。123 I ＝ I ＝I 123特点 2 ：串联电路中的电流 。处处相等L1L2123 ⑶用电压表分别测 1 与 2 间、 2 与 3 间和 1 与 3间的电压，即灯 L1 两端，灯 L2 两端。灯 L1 和 L2两端的电压： U 、 U 、 U 。12总可以得出 U 、 U 、 U 的关系是 。12总U ＝ U ＋ U 12总特点 3 ： 串联电路中总电压等于 。各用电器两端的电压之和L1L2 ⑷闭合开关，灯 L1 、 L2 同时 ，拿掉其中一只灯，发生的现象是 。发光另一灯不发光 原因是：串联电路中只有 条通路，电路上灯的亮灭相互 。一影响一、串联电路的特点： 特点 1 ： 开关同时控制两只灯的 或 。亮不亮 特点 2 ：串联电路中的电流 。 特点 3 ： 串联电路中总电压等于 。处处相等各用电器两端的电压之和例题 1 ：课本 146 页，练习 1 在串联电路中，各用电器两端的电压之比等于电阻之比。 即： U1 ： U2=R1 ： R2 串联电路的总电阻与各用电器的电阻有什么关系呢？ 串联电路的总电阻等于各用电器的电阻之和。即： R 总=R1+R2练习：试用第 2 种方法解练习 1 。做一做！1 ．有两个电阻阻值分别为 6Ω 和 9Ω ，串联后接到某电源上，那么两电阻中的电流之比为____ ，两电阻两端的电压之比为 ____ ，电路的总电阻为 ____Ω 。2 ．电阻 Rl ＝ 7Ω ， R2=5Ω ，串联后接在 12V 电源两端，此时电路总电阻为 _____Ω ，通过 R1 的电流为 _____ A ， R2 两端的电压 ______V 。4 ．如图 1 所示路中，电源电压为 6V ，电压表示数为 4V ， R2=4Ω ，电流表的示数为 A ， R1 的阻值为 Ω 。3 ．一个 2Ω 电阻...
