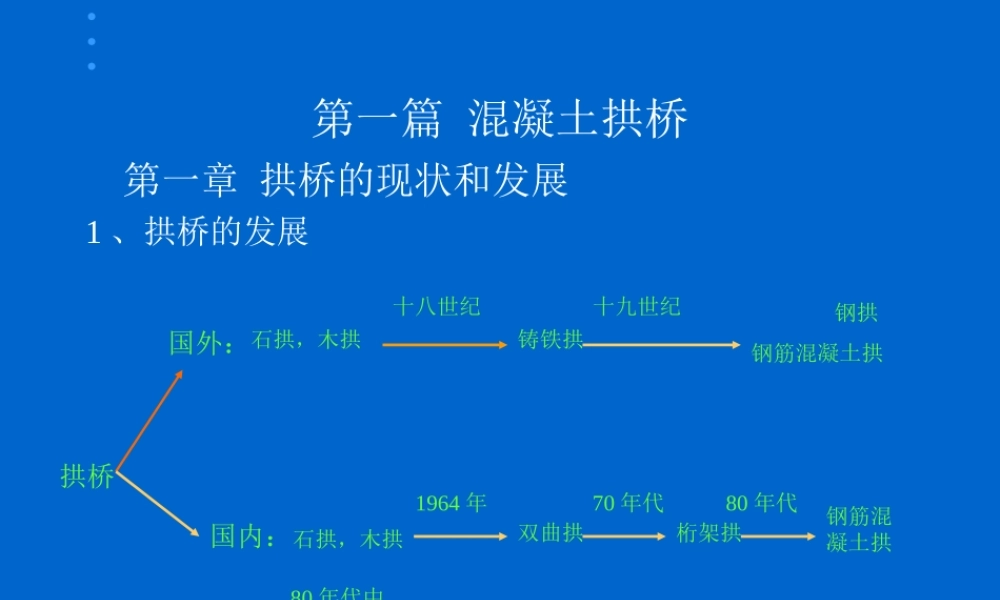

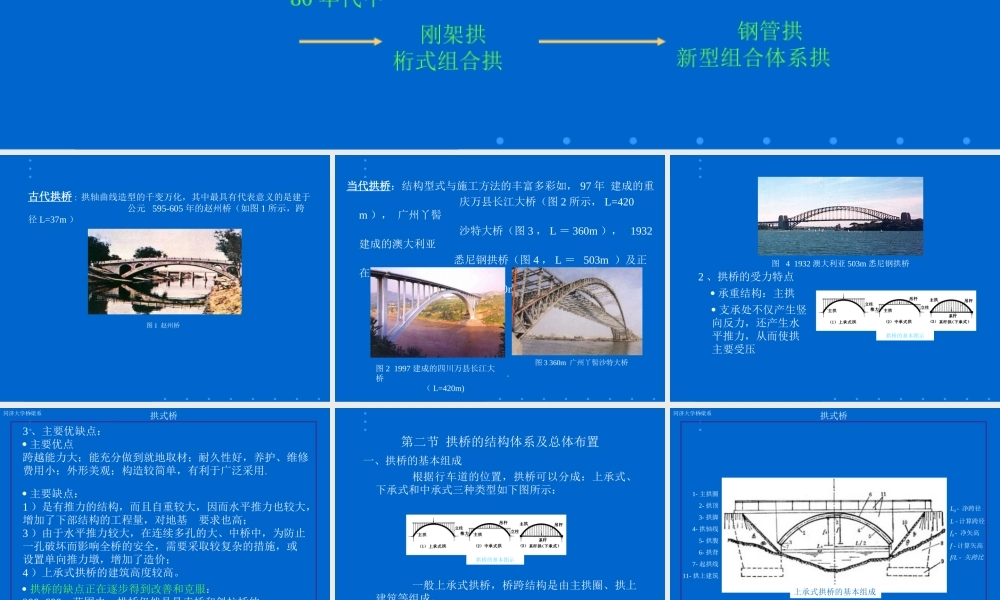

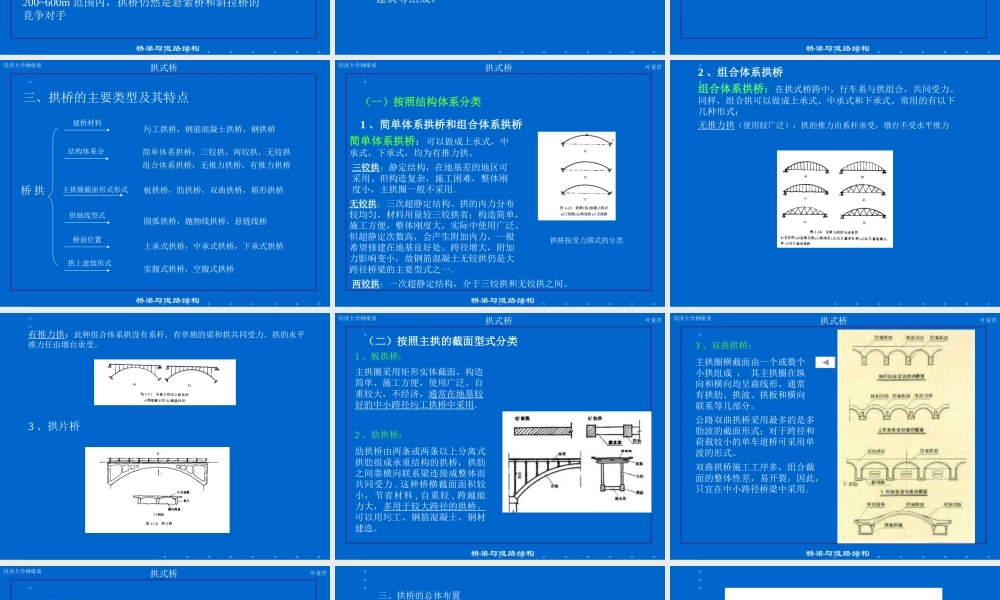

第一篇 混凝土拱桥第一章 拱桥的现状和发展1 、拱桥的发展 拱桥国外：石拱，木拱十八世纪铸铁拱十九世纪 钢拱钢筋混凝土拱国内：石拱，木拱双曲拱桁架拱钢筋混凝土拱 刚架拱桁式组合拱 钢管拱新型组合体系拱1964 年70 年代80 年代80 年代中古代拱桥 : 拱轴曲线造型的千变万化，其中最具有代表意义的是建于 公元 595-605 年的赵州桥（如图 1 所示，跨径 L=37m ）图 1 赵州桥当代拱桥：结构型式与施工方法的丰富多彩如， 97 年 建成的重 庆万县长江大桥（图 2 所示， L=420m ）， 广州丫髻 沙特大桥（图 3 ， L ＝ 360m ）， 1932建成的澳大利亚 悉尼钢拱桥（图 4 ， L ＝ 503m ）及正在建设的鲁浦大 桥（ L=550m ）。图 2 1997 建成的四川万县长江大桥 （ L=420m)图 3 360m 广州丫髻沙特大桥。2 、拱桥的受力特点图 4 1932 澳大利亚 503m 悉尼钢拱桥 承重结构：主拱拱桥的基本图示 支承处不仅产生竖 向反力，还产生水平推力，从而使拱主要受压同济大学桥梁系桥梁与道路结构拱式桥3 、主要优缺点： 主要优点跨越能力大；能充分做到就地取材；耐久性好，养护、维修费用小；外形美观；构造较简单，有利于广泛采用。 主要缺点：1 ）是有推力的结构，而且自重较大，因而水平推力也较大，增加了下部结构的工程量，对地基 要求也高；3 ）由于水平推力较大，在连续多孔的大、中桥中，为防止一孔破坏而影响全桥的安全，需要采取较复杂的措施，或设置单向推力墩，增加了造价；4 ）上承式拱桥的建筑高度较高。 拱桥的缺点正在逐步得到改善和克服：200~600m 范围内，拱桥仍然是悬索桥和斜拉桥的竞争对手第二节 拱桥的结构体系及总体布置一、拱桥的基本组成 根据行车道的位置，拱桥可以分成：上承式、下承式和中承式三种类型如下图所示： 一般上承式拱桥，桥跨结构是由主拱圈、拱上建筑等组成。拱桥的基本图示同济大学桥梁系桥梁与道路结构拱式桥上承式拱桥的基本组成1- 主拱圈2- 拱顶3- 拱脚4- 拱轴线5- 拱腹6- 拱背7- 起拱线11- 拱上建筑L0 - 净跨径L - 计算跨径f0 - 净矢高f - 计算矢高f/L - 矢跨比同济大学桥梁系桥梁与道路结构拱式桥三、拱桥的主要类型及其特点拱桥建桥材料圬工拱桥，钢筋混凝土拱桥，钢拱桥拱轴线型式圆弧拱桥，抛物线拱桥，悬链线桥桥面位置上承式拱桥，中承式拱桥，下承式拱桥结构体系分简单体系拱桥：三铰拱，两铰拱，无铰...
