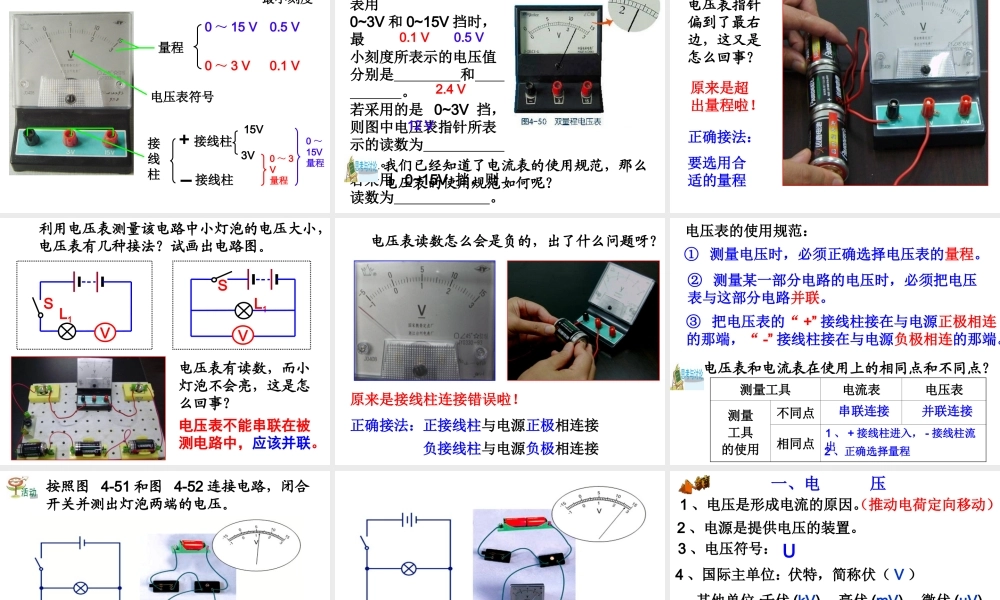

按所画电路图，用导线将电路连接起来，闭合开关观察现象。 实验现象：灯泡亮了，电流表偏转。 说明电路中产生了电流。说明了什么： 电流是怎样形成的？没有干电池，闭合开关，灯泡还会发光吗？ 电路中在没有电源接入时，导体中自由电荷并不能产生定向移动，不能形成电流。 是谁在推动电荷发生定向移动呢？电荷的定向移动形成电流。电路系统与人工水流系统进行类比。比较水流和电流的相似处水流水 压抽水机电 源电 压电流 （阀门）（开关）电路中要有持续电流的条件：•1 、要有电源（即要有电压）• 2 、要闭合电路（即通路）一、电 压1 、电压是形成电流的原因。（推动电荷定向移动）2 、电源是提供电压的装置。3 、电压符号： U4 、国际主单位：伏特，简称伏（ V ）其他单位 :千伏 (kV) 、毫伏 (mV) 、微伏 (μV)1 千伏 ＝ 1000 伏 1 伏 ＝ 1000 毫伏 1 毫伏 ＝ 1000 微伏 1kV ＝ V 1V ＝ mV 1mV ＝ μV103103103一些常见的电压值（伏）电压的单位定为伏特是为了纪念意大利著名的物理学家伏打而命名的。一节普通干电池、纽扣电池电压一只蓄电池电压汽车电源电压一般情况下，对人体的安全电压我国家庭照明电路电压工厂动力用电电压三峡电站的发电机电压我国的特高压输电电压闪电时，云层间的电压人体心脏内外膜电压 1.5 V 2 V 12 V ≤ 36 V 220 V 380 V 20 ×103 V 1000 ×103 V （可达） 109 V 60 ×10-3 V二、电 源1 、电源是提供电压的装置。② 蓄电池① 干电池2 、电源种类有：③ 发电厂发电机组3 、电池是将化学能转化成电能的一种装置世界上第一个电池——伏打电堆伏打于 1800 年制成了世界上第一个电池—— 伏打电堆在铜板和锌板中间放置一层浸过食盐水的湿布就可组成一个简易的电池。多层极板相当于多个电池串联 而成，伏打电堆因此而得名。三、电压的测量1 、测量电压的仪表： 电压表2 、电压表的符号：观察电压表的外部结构，你可以获得哪些信息？表的符号、三个接线柱、刻度、指针、两个量程电压表符号量程接线柱0 ～ 15 V0 ～ 3 V最小刻度0.5 V0.1 V+ 接线柱接线柱15V3V0 ～15V量程0 ～ 3V量程3 、电压表的构造： 图 4-50 中的电压表用0~3V 和 0~15V 挡时，最小刻度所表示的电压值分别是 和 。若采用的是 0~3V 挡，则图中电压表指针所表示的读数为 。若采用 0~15V 挡，则读数为 。0.5 V0.1 V2.4 V12 V我们...
