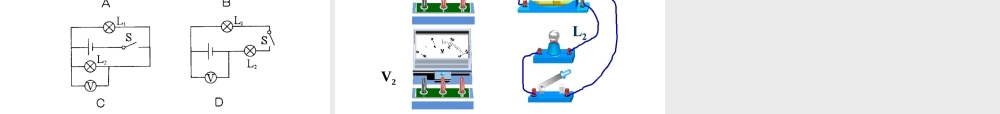

第 5 节实验：如图按所画电路图，用导线将电路连接起来。 【演示】灯泡亮了，说明电路中产生了电流。 1 、电流是怎样形成的？2 、没有干电池，闭合开关，灯泡还会发光吗？为什么？ 为什么这种情况下电路中不能形成电流？电源的作用是什么？我们先用水流作比喻 比较水流和电流的相似处。 1 、电压是形成电流的原因。2 、电源是提供电压的装置。3 、电压符号： U( 推动电流 )一、电压4 、国际单位：伏特，简称伏 (V) 。 常用单位 : 千伏 (kV) 、毫伏 (mV) 、微伏 (μV) 等。 一、电压 U1 千伏＝ 1000 伏1 伏＝ 1000 毫伏1 毫伏＝ 1000 微伏动力电路： 380V要求记住的电压值有：一节干电池电压： 1.5 伏；家庭电路的电压： 220 伏；对人体安全的电压：不高于 36 伏。(1) 电压使电路中形成＿＿的原因，＿＿是提供电压的装置。(2)220 伏 = ＿＿＿千伏 = ＿＿＿＿毫伏。【练习题】电流电源0.222.2×105二、电压的测量1 、电压表的符号：－ V － 电压表的使用方法1 ．并联2 ．电流“＋”进，“－”出3 ．不要超过量程．【阅读】水中的高电压、人体电流 P146今天我们学到了什么？V练习： 1 ．在图 4—42 各电路图的 A 、 B 圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。AAAVV＋ －＋ －＋ －－＋－＋－＋2. 把图 4-43 的电路元件连接成电路。要求两个灯泡是串联的 , 电压表能测出灯 L1 的电压 , 电流表能测出灯 L2 的电流。3 、判断下列三图中电压表测的是什么电压 ?4 、说出下列电压表测的是什么电压？5 、要求： V1 测总电压， V2 测 L2 电压V1V2
